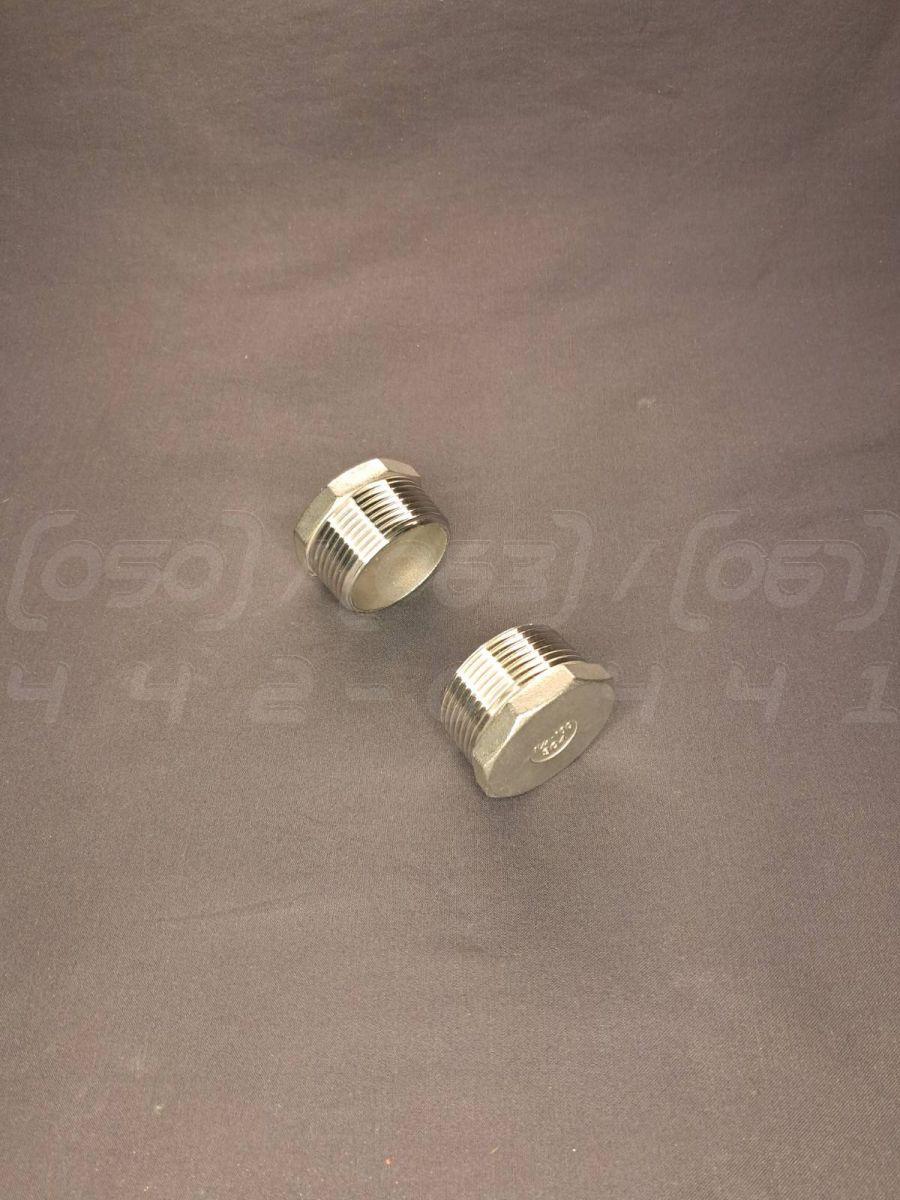

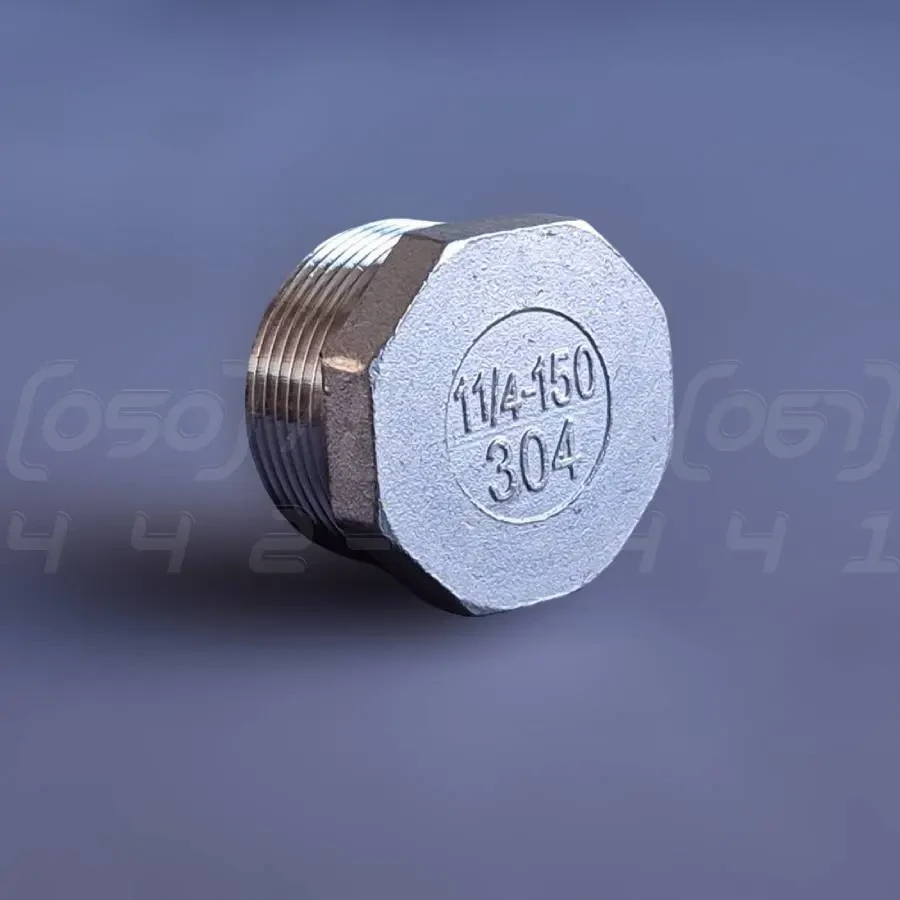

Заглушка різьбова восьмигранна нержавіюча DN32 (1"1/4) зовнішня різьба BSPP, AISI304, Class 150

Заглушка різьбова восьмигранна нержавіюча DN32 (1"1/4) із зовнішньою різьбою BSPP - це запірний трубопровідний фітинг, призначений для герметичного та надійного перекриття кінцевих отворів у системах. Виготовляється з нержавіючої сталі марки AISI 304, що гарантує високу корозійну стійкість та тривалий термін служби.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN32, що еквівалентно 1 1/4" (одній з чвертю дюйма).
2. Номінальний тиск (PN): Class 150, що відповідає робочому тиску до PN20 (20 бар), ідеально для більшості промислових та комунальних мереж.
3. Матеріал: Корпус виготовлений з високоякісної аустенітної нержавіючої сталі AISI 304 (європейський аналог 1.4301, вітчизняний аналог 08Х18Н10).
4. Тип з'єднання: Зовнішня (тато) трубна циліндрична різьба BSPP (G). Цей тип різьби вимагає використання ущільнювальної прокладки (наприклад, з пароніту, фібри, міді) для забезпечення герметичності з'єднання, яка затискається між торцем заглушки та відповідною частиною.
5. Конструкція: Корпус має восьмигранну головку під стандартний гайковий або розвідний ключ, що забезпечує зручність та надійність під час монтажу та демонтажу.
6. Стандарти виготовлення: Фітинг вироблено відповідно до ключових міжнародних стандартів, таких як ISO 4144, EN 10241 та DIN 2987, що підтверджує його якість та геометричну точність.

Синоніми та альтернативні назви

• Пробка різьбова: Найпоширеніший технічний синонім, який точно описує функцію виробу – замикання (закорковування) отвору.
• Заглушка-пробка: Комбінована назва, що часто використовується в каталогах для більш точної ідентифікації фітинга.
• Заглушка восьмигранна: Технічна назва, яка акцентує увагу на конструктивній особливості – формі головки під монтажний інструмент.
• Фітинг із зовнішньою різьбою: Загальний технічний опис, що вказує на тип приєднання "тато".

Переваги заглушки різьбової

1. Надійна герметизація: При правильному монтажі з використанням відповідного ущільнювача забезпечує повне та довговічне перекриття потоку, запобігаючи будь-яким витокам.
2. Простота монтажу та демонтажу: Восьмигранна форма корпусу дозволяє легко та надійно затягувати фітинг стандартним ріжковим або розвідним ключем.
3. Багаторазове використання: Висока якість різьби та міцність матеріалу (AISI 304) дозволяють багаторазово встановлювати та знімати заглушку без ризику пошкодження та втрати герметичності.
4. Висока механічна міцність: Суцільнолитий корпус з нержавіючої сталі стійкий до механічних навантажень і витримує високий тиск у системі без деформації.
5. Компактність: Фітинг має мінімальні габарити, що робить його ідеальним для використання в умовах обмеженого простору, наприклад, у колекторних вузлах.
6. Універсальність застосування: Стандартна трубна різьба BSPP забезпечує сумісність з більшістю видів труб та фітингів, що використовуються в сучасних інженерних системах.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Хімічна промисловість
• Харчова промисловість
• Нафтогазова галузь
• Енергетика та теплові пункти
• Пневматичні та гідравлічні системи
• Машинобудування та приладобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь AISI 304 ефективно протистоїть корозії у воді, парі, харчових продуктах, а також у багатьох кислотних та лужних середовищах.
2. Довговічність та надійність: Вироби з нержавійки служать десятиліттями, зберігаючи свої експлуатаційні характеристики та естетичний зовнішній вигляд.
3. Гігієнічність та екологічна безпека: Матеріал абсолютно інертний, не вступає в реакцію з робочим середовищем і не виділяє шкідливих речовин.
4. Стійкість до температур: Зберігає свою міцність та структуру в широкому діапазоні робочих температур.
5. Міцність при високому тиску: Здатна витримувати значний робочий тиск, що є критично важливим для надійності трубопровідних систем.
6. Естетичний зовнішній вигляд: Гладка та блискуча поверхня фітинга не потребує додаткового фарбування чи захисного покриття.
7. Добра зварюваність та оброблюваність: Сталь AISI 304 легко піддається механічній обробці, що забезпечує високу точність виготовлення різьби.

Варіанти здешевлення та їх наслідки

• Використання сталі низької якості (наприклад, AISI 201): Різко знижується корозійна стійкість, особливо у вологому середовищі. Наслідки: швидка поява іржі, скорочення терміну служби, ризик забруднення робочого середовища продуктами корозії.
• Неякісне виготовлення різьби: Порушення геометрії, неповний профіль різьби, наявність задирок. Наслідки: неможливість створити герметичне з'єднання, ризик зриву різьби під час монтажу, постійні протікання.
• Зменшення товщини стінок: Економія на металі призводить до зниження ваги та вартості. Наслідки: падіння максимального робочого тиску, зниження механічної міцності, високий ризик деформації або руйнування при затягуванні.

Монтаж та експлуатація

• Підготовка різьби: Перед установкою ретельно очистіть зовнішню різьбу заглушки та внутрішню різьбу відповідного фітинга від бруду, пилу та залишків старих ущільнювачів.
• Використання ущільнювача: Для циліндричної різьби BSPP необхідно використовувати пласку ущільнювальну прокладку. Стрічка ФУМ або анаеробний герметик не є основними ущільнювачами для даного типу з'єднання.
• Затягування: Затягуйте заглушку гайковим ключем відповідного розміру. Прикладайте помірне зусилля, достатнє для стиснення прокладки та забезпечення герметичності. Уникайте надмірного затягування.
• Перевірка на герметичність: Після монтажу та подачі тиску в систему обов'язково проведіть візуальний огляд з'єднання на предмет відсутності витоків.
• Сумісність середовища: Переконайтеся, що матеріал заглушки (AISI 304) та ущільнювальної прокладки хімічно сумісний з робочим середовищем.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для середовищ з високим вмістом хлоридів (наприклад, морська вода, соляні розчини), де можлива пітингова корозія. Для таких умов слід використовувати сталь AISI 316.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі, що перевищують Class 150, може призвести до руйнування фітинга та аварії.
3. Механічне пошкодження різьби: Удари, падіння або використання неякісного інструменту можуть пошкодити витки різьби, що унеможливить герметизацію.
4. Вібрація: У системах із сильною вібрацією різьбові з'єднання можуть з часом ослабнути. Рекомендується періодично перевіряти їх затяжку.
5. Гальванічна корозія: Уникайте прямого контакту нержавіючої сталі з фітингами з вуглецевої сталі або міді у вологому середовищі для запобігання гальванічній корозії.
