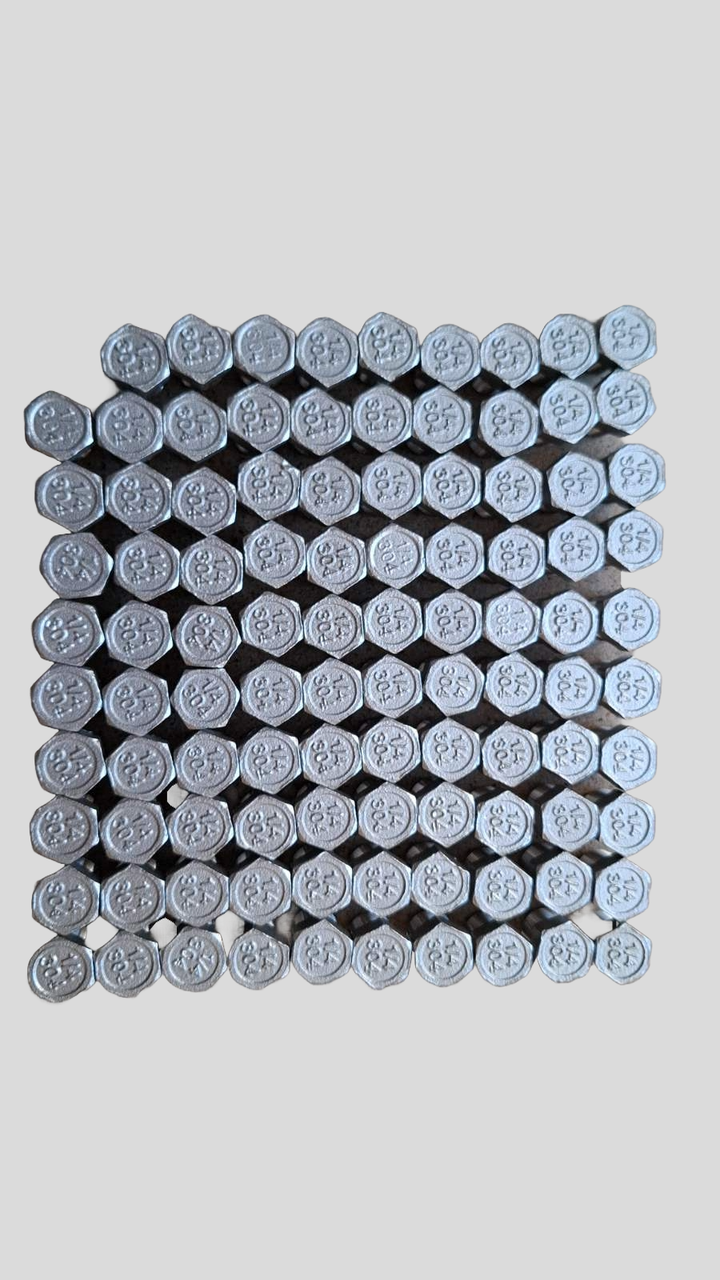

Заглушка шестигранна нержавіюча DN8 (1/4") зовнішня різьба BSPP, н/ж сталь AISI304, Class 150

Заглушка шестигранна нержавіюча DN8 (1/4") BSPP - це різьбовий фітинг, призначений для надійного та герметичного перекриття кінцевих отворів трубопроводів. Виготовляється з нержавіючої сталі марки AISI304, що забезпечує високу корозійну стійкість та довговічність.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN8 (еквівалент Ду8 або 1/4").
2. Номінальний тиск (PN): Class 150 (до 20 бар / 290 PSI), відповідає стандартам EN 10241 та ISO 4144.
3. Матеріал корпусу: Нержавіюча сталь AISI304 (аналоги CF8, 1.4301, 08Х18Н10).
4. Тип з'єднання: Різьбове із зовнішньою паралельною різьбою стандарту BSPP (British Standard Pipe Parallel).
5. Робоча температура: Від -20°C до +220°C (тиск знижується зі зростанням температури).
6. Керуючий елемент: Шестигранна головка під стандартний гайковий ключ для зручності монтажу та демонтажу.

Синоніми та альтернативні назви

• Заглушка різьбова: Класична технічна назва, що вказує на тип з'єднання.
• Пробка нержавіюча: Поширений синонім, що часто використовується в технічній документації та професійному сленгу.
• Заглушка шестигранна: Технічна назва, що акцентує увагу на конструктивній особливості – наявності шестигранника для монтажу.
• Заглушка під ключ: Професійний сленг, що описує спосіб встановлення за допомогою гайкового ключа.
• Фітинг-заглушка: Загальний технічний термін, що визначає виріб як елемент з'єднувальної арматури.
• Заглушка із зовнішньою різьбою: Технічне уточнення, яке чітко ідентифікує тип різьби як зовнішній (male thread).

Переваги шестигранної заглушки

1. Надійна герметизація: Забезпечує повне та герметичне перекриття потоку робочого середовища на кінці трубопроводу.
2. Простота монтажу та демонтажу: Шестигранна головка дозволяє легко встановлювати та знімати заглушку за допомогою стандартного гайкового або розвідного ключа.
3. Багаторазове використання: Конструкція дозволяє багаторазово використовувати фітинг без втрати герметичності, що зручно при тимчасовому перекритті гілок системи.
4. Висока механічна міцність: Суцільна лита конструкція з нержавіючої сталі витримує значні механічні навантаження та вібрації.
5. Компактність: Має мінімальні габарити, що дозволяє використовувати її в обмеженому просторі.
6. Універсальність: Підходить для широкого спектра робочих середовищ, включаючи воду, пару, гази, нафтопродукти, стиснене повітря та харчові рідини.

Області застосування

• Промислове обладнання та технологічні лінії: Для тимчасового або постійного глушіння невикористовуваних відводів та патрубків.
• Нафтогазова промисловість: У системах низького та середнього тиску для перекриття трубопроводів.
• Хімічна промисловість: У трубопроводах для транспортування неагресивних та слабоагресивних середовищ.
• Харчова промисловість: В обладнанні, де важлива гігієнічність та стійкість до миючих та дезінфікуючих засобів.
• Енергетика: В контурах допоміжних систем, лініях подачі води, пари та технічних газів.
• Лабораторне обладнання: Для герметизації виводів у лабораторних установках та стендах.
• Системи водопостачання та опалення: Під час ремонту, опресування або модернізації систем для тимчасового відключення ділянок.
• Пневматичні та гідравлічні системи: Як кінцевий елемент у контурах з тиском до 20 бар.
• Машинобудування: В якості захисних та функціональних елементів у різних гідравлічних та пневматичних агрегатах.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь AISI304 стійка до впливу вологи, атмосферних опадів та багатьох хімічних реагентів.
2. Довговічність та надійність: Матеріал не схильний до крихкого руйнування і зберігає свої експлуатаційні властивості протягом десятиліть.
3. Гігієнічність та екологічна безпека: Поверхня сталі не має пор, що запобігає скупченню бактерій та забруднень, роблячи її ідеальною для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає міцність у широкому діапазоні температур, від кріогенних (-20°C) до високих (+220°C).
5. Міцність при високому тиску: Забезпечує надійну роботу фітинга в системах з тиском до 20 бар (Class 150).
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують додаткового покриття та мають привабливий вигляд.
7. Добра зварюваність та оброблюваність: Хоча для заглушки це не основний параметр, він характеризує універсальність матеріалу AISI304.

Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI 201: Знижує вартість, але значно погіршує корозійну стійкість, що призводить до швидкої появи іржі, особливо у вологому середовищі або при контакті з агресивними речовинами.
• Зменшення товщини стінки та розміру шестигранника: Знижує вагу та ціну, але прямо пропорційно зменшує максимальний робочий тиск, механічну міцність та зручність монтажу.
• Порушення геометрії різьби: Неякісно нарізана різьба може призвести до складнощів при монтажі, пошкодження відповідної різьби і, найголовніше, до втрати герметичності з'єднання.
• Відсутність термообробки: Пропуск етапу відпалу після лиття може залишити внутрішні напруження в металі, роблячи його більш крихким та вразливим до розтріскування під навантаженням.

Монтаж та експлуатація

1. Підготовка різьби: Перед монтажем переконайтеся, що зовнішня різьба заглушки та внутрішня різьба фітинга чисті та не мають пошкоджень.
2. Ущільнення різьбових з'єднань: Для різьби BSPP обов'язковим є використання ущільнювальних матеріалів. Рекомендується застосовувати ФУМ-стрічку (PTFE), анаеробний герметик або сантехнічну нитку.
3. Затягування: Затягуйте заглушку за допомогою гайкового ключа відповідного розміру, прикладаючи зусилля до шестигранної головки. Уникайте надмірного зусилля, щоб не пошкодити різьбу.
4. Відсутність напружень: Переконайтеся, що на заглушку не діють згинальні навантаження від трубопроводу.
5. Перевірка герметичності: Після монтажу та подачі тиску в систему, перевірте з'єднання на відсутність витоків.

• Відповідність параметрів: Не перевищуйте максимальні значення тиску (Class 150) та температури (220°C), встановлені для даного фітинга.
• Сумісність середовища: Переконайтеся, що матеріал заглушки (AISI304) хімічно сумісний з робочим середовищем у трубопроводі.
• Періодичний огляд: Регулярно оглядайте з'єднання на предмет корозії або витоків, особливо в агресивних середовищах.

Можливі ризики та обмеження

1. Різьбове стирання (заїдання): При монтажі нержавіючих різьб без змащення або ущільнювача існує ризик "холодного зварювання", що може зробити демонтаж неможливим.
2. Неправильний вибір матеріалу: Використання сталі AISI304 в середовищах з високим вмістом хлоридів або сірчаної кислоти може призвести до швидкої точкової або міжкристалітної корозії.
3. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних значень Class 150 може призвести до руйнування фітинга.
4. Неякісний монтаж: Недостатнє або надлишкове ущільнення, а також перетягування різьби є основними причинами витоків.
5. Вібраційні навантаження: У системах з високою вібрацією різьбове з'єднання може з часом ослабнути, що потребуватиме періодичної підтяжки.
