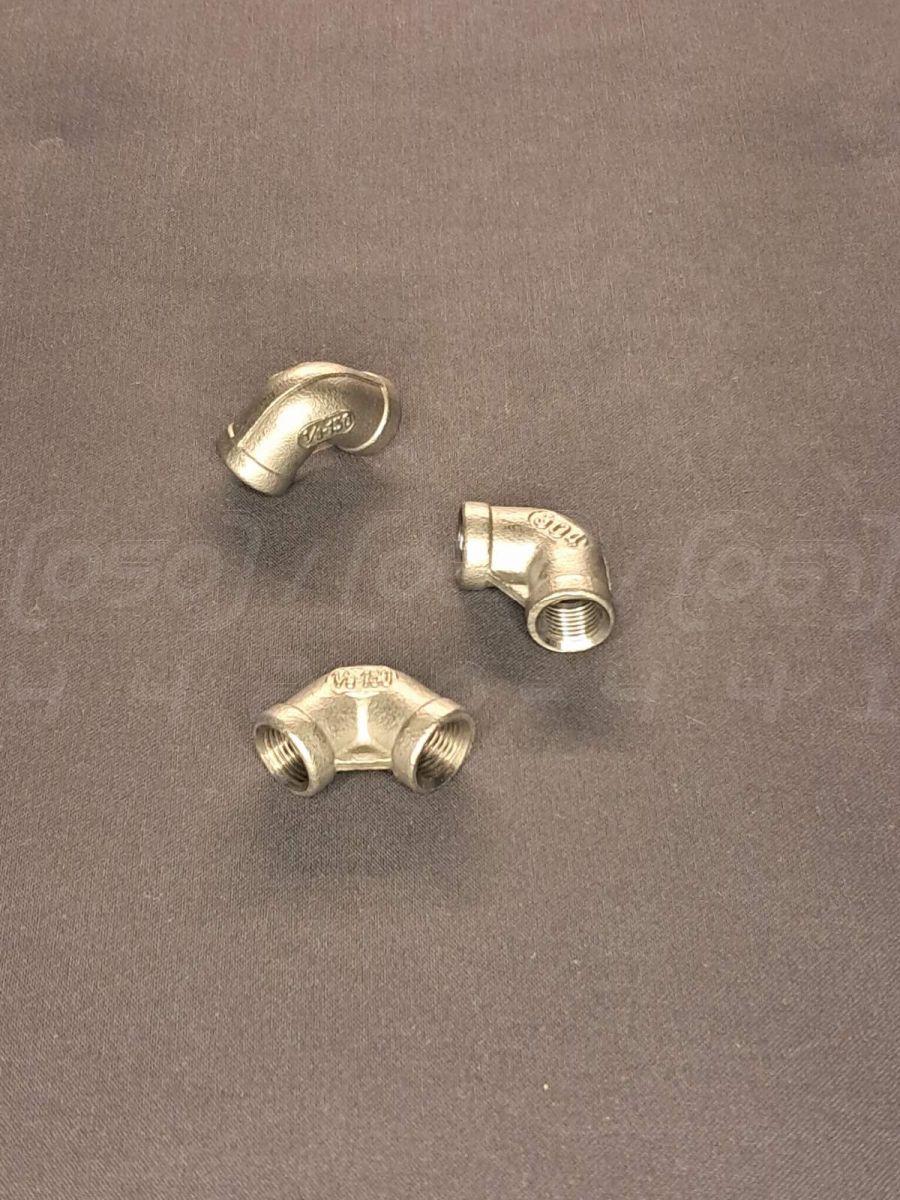

Коліно нержавіюче DN6 (1/8") ВВ, 90°, внутрішня різьба BSPP, н/ж сталь AISI304, PN20 (Class 150)

Коліно різьбове нержавіюче DN6 (1/8") 90° AISI304 - це з'єднувальний елемент трубопроводу, призначений для зміни напрямку потоку робочого середовища на 90 градусів. Виготовляється з корозійностійкої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN6 (Ду6), що відповідає 1/8" дюйма.
2. Номінальний тиск (PN): PN20 (20 бар), відповідає Class 150 за стандартом ANSI.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналоги 1.4301, 08Х18Н10, CF8).
4. Тип з'єднання: Різьбове, з двома внутрішніми різьбами (ВВ). Стандарт різьби - BSPP (трубна циліндрична).
5. Робоча температура: Від -20°С до +220°С.
6. Кут вигину: 90°.
7. Стандарти виготовлення: Відповідає ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Коліно різьбове: Класична технічна назва, що вказує на тип фітинга та спосіб приєднання.
• Відвід нержавіючий: Технічний термін, що описує функцію деталі – відведення потоку в іншому напрямку.
• Кутник нержавіючий: Більш розмовна назва, що широко використовується монтажниками та в побуті.
• Косинець: Розмовний синонім, що походить від геометричної форми деталі, аналогічно до "кутника".
• Угольник нержавіючий: Технічний термін, який часто використовується як синонім до слова "коліно".
• Фітинг кутовий: Загальне найменування для з'єднувальних деталей кутової форми.
• З'єднувач кутовий 90 градусів: Описова назва, що точно характеризує геометрію та призначення виробу.

Переваги коліна різьбового

1. Компактність: Дозволяє змінювати напрямок трубопроводу на 90 градусів в умовах обмеженого простору.
2. Простота монтажу: Різьбове з'єднання не вимагає зварювання та спеціального обладнання, що значно прискорює та спрощує встановлення.
3. Висока механічна міцність: Лита конструкція з нержавіючої сталі забезпечує стійкість до механічних навантажень та вібрацій.
4. Герметичність: При використанні якісних ущільнювальних матеріалів (стрічка ФУМ, анаеробний герметик) забезпечує надійне та довговічне ущільнення.
5. Універсальність: Підходить для використання в широкому спектрі систем, включаючи водопостачання, опалення, пневматичні та гідравлічні лінії.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Харчова промисловість
• Хімічна та нафтогазова промисловість
• Енергетика
• Лабораторне обладнання
• Машинобудування
• Сільське господарство

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, слабких кислот та лугів.
2. Довговічність та надійність: Матеріал не піддається іржі та зберігає свої властивості протягом десятиліть.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь не виділяє шкідливих речовин і схвалена для використання в харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає міцність у широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Витримує значні робочі тиски, що є критично важливим для промислових систем.
6. Естетичний зовнішній вигляд: Фітинги мають привабливий вигляд і не вимагають додаткового фарбування чи покриття.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається різним видам механічної обробки.

Варіанти здешевлення та їхні наслідки

• Використання сталі AISI 201: Заміна AISI 304 на дешевшу сталь марки AISI 201 призводить до значного зниження корозійної стійкості. Такий фітинг швидко вкриється іржею у вологому середовищі.
• Зменшення товщини стінок: Тонші стінки знижують запас міцності, роблячи коліно вразливим до стрибків тиску (гідроударів) та механічних пошкоджень.
• Низька якість лиття: Наявність внутрішніх пор, раковин та інших дефектів лиття послаблює конструкцію і може стати причиною витоку або руйнування під навантаженням.
• Неточна різьба: Відхилення від стандарту BSPP можуть призвести до неможливості створення герметичного з'єднання, зриву різьби під час монтажу та протікання.

Монтаж та експлуатація

1. Очищення різьби: Перед монтажем переконайтеся, що внутрішня та відповідна різьби чисті, без задирок та бруду.
2. Ущільнення з'єднань: Використовуйте відповідний ущільнювальний матеріал, наприклад, стрічку ФУМ або анаеробний герметик, наносячи його на зовнішню різьбу відповідної деталі.
3. Затягування: Затягуйте з'єднання за допомогою гайкового ключа відповідного розміру, прикладаючи помірне зусилля, достатнє для герметизації, але без ризику пошкодити фітинг.
4. Відсутність напружень: Переконайтеся, що трубопровід не створює згинальних або розтягувальних навантажень на фітинг після монтажу.
5. Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.

1. Відповідність параметрам: Не перевищуйте максимальні значення робочого тиску (PN20) та температури (220°C), встановлені для даного фітинга.
2. Сумісність середовища: Переконайтеся, що робоче середовище є хімічно сумісним зі сталлю AISI 304.
3. Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з високими вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для роботи з висококонцентрованими кислотами (наприклад, сірчаною, соляною) та хлоридними середовищами, де потрібна сталь AISI 316.
2. Перевищення робочих параметрів: Експлуатація при тиску вище 20 бар або температурі вище 220°C може призвести до деформації або руйнування коліна.
3. Абразивне зношування: Наявність у потоці твердих абразивних частинок (пісок, окалина) може з часом призвести до зносу внутрішньої поверхні.
4. Неякісний монтаж: Надмірне затягування може призвести до тріщин у корпусі, а недостатнє – до протікання.
5. Замерзання робочого середовища: Замерзання води всередині фітинга може спричинити його розрив через розширення льоду.
