Коліно різьбове нержавіюче DN8 (1/4"), ВВ, 90°, н/ж сталь AISI304, PN10 (Class 150), різьба BSPP

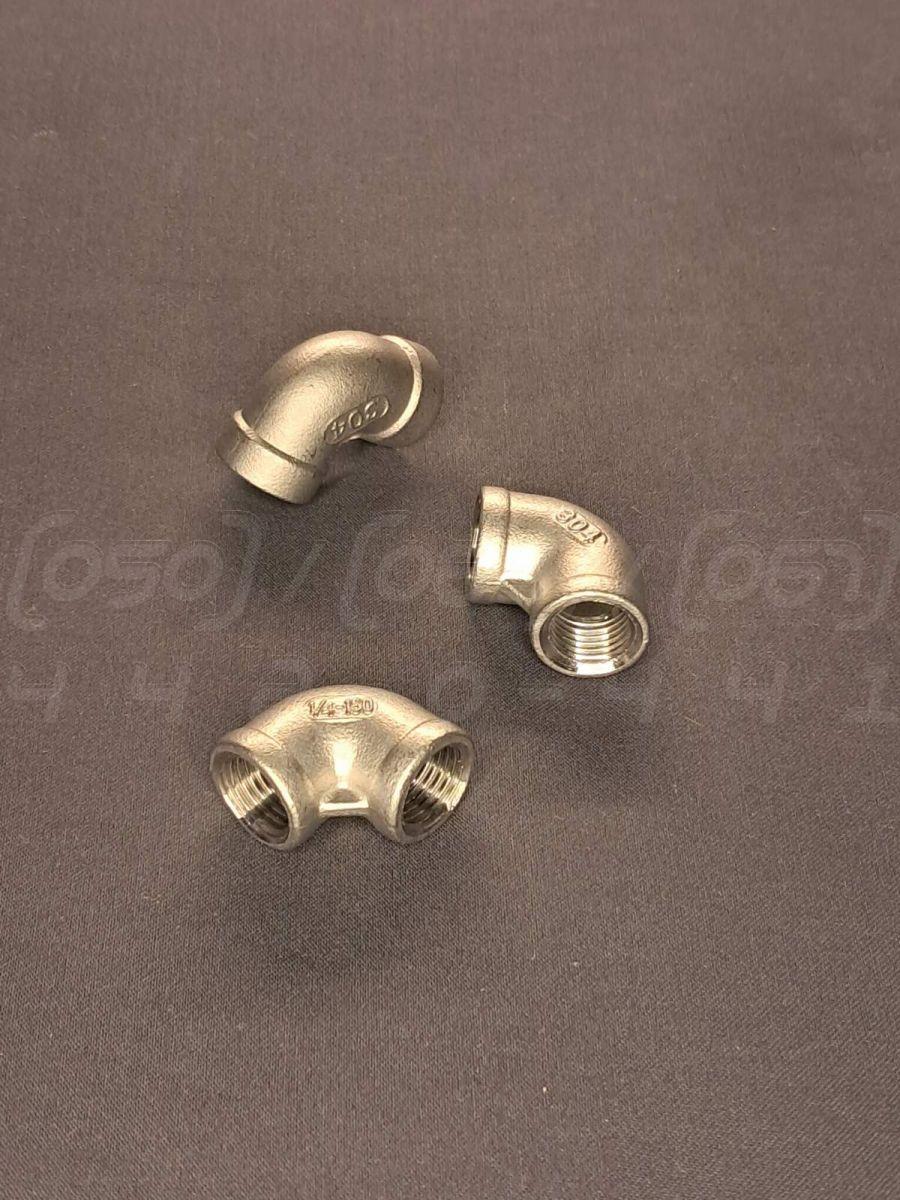

Коліно різьбове нержавіюче DN8 (1/4") 90° - це литий з'єднувальний фітинг, призначений для зміни напрямку трубопроводу на 90 градусів у системах з низьким тиском. Виготовляється з харчової нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN8 (Ду8), що відповідає 1/4" дюйма.
2. Номінальний тиск (PN): PN10 (10 бар), відповідає Class 150 (максимальний тиск до 150 PSI).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (європейський аналог 1.4301, аналог за ГОСТ 08Х18Н10, ливарний аналог CF8).
4. Тип з'єднання: Різьбове, з двома внутрішніми різьбами (ВВ).
5. Стандарт різьби: BSPP (British Standard Pipe Parallel) - трубна циліндрична різьба.
6. Робоча температура: Від -20°С до +220°С.
7. Кут вигину: 90°.
8. Стандарти виготовлення: Відповідає ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Коліно різьбове: Класична технічна назва, що вказує на тип фітинга та спосіб приєднання.
• Відвід нержавіючий: Технічний термін, що описує функцію деталі – відведення потоку в іншому напрямку.
• Кутник нержавіючий: Більш розмовна назва, що широко використовується монтажниками та в побуті.
• Косинець: Розмовний синонім, що походить від геометричної форми деталі, аналогічно до "кутника".
• Угольник нержавіючий: Технічний термін, який часто використовується як синонім до слова "коліно".
• Фітинг кутовий: Загальне найменування для з'єднувальних деталей кутової форми.

Переваги коліна різьбового

1. Простота монтажу та демонтажу: Різьбове з'єднання не вимагає зварювання, що дозволяє швидко встановлювати та, за потреби, розбирати з'єднання без спеціального обладнання.
2. Надійна герметизація: При використанні ущільнювальних матеріалів (наприклад, стрічки ФУМ або анаеробного герметика) різьба BSPP забезпечує щільне та герметичне з'єднання.
3. Висока механічна міцність: Лита конструкція з нержавіючої сталі забезпечує стійкість до механічних навантажень та вібрацій у системах низького тиску.
4. Універсальність застосування: Ідеально підходить для некритичних застосувань у сантехніці, системах водопостачання, масло- та газопроводах низького тиску.
5. Компактність: Дозволяє ефективно змінювати напрямок трубопроводу на 90 градусів в умовах обмеженого простору.

Галузі застосування

• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Промислове обладнання та технологічні лінії
• Харчова промисловість
• Хімічна та нафтогазова промисловість (для неагресивних середовищ)
• Енергетика
• Лабораторне обладнання
• Машинобудування
• Сільське господарство

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, харчових кислот та інших помірно агресивних середовищ.
2. Довговічність та надійність: Матеріал не піддається іржі та зберігає свої експлуатаційні властивості протягом десятиліть.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь є інертним матеріалом, не виділяє шкідливих речовин і схвалена для контакту з харчовими продуктами.
4. Стійкість до температур: Зберігає міцність і стабільність у широкому діапазоні робочих температур.
5. Міцність при високому тиску: Витримує робочі тиски, характерні для комунальних і промислових систем низького тиску.
6. Естетичний зовнішній вигляд: Фітинги мають привабливий вигляд і не вимагають додаткового фарбування чи захисного покриття.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається різним видам механічної обробки за потреби.

Варіанти здешевлення та їхні наслідки

• Використання сталі AISI 201: Заміна AISI 304 на дешевшу сталь марки AISI 201 призводить до значного зниження корозійної стійкості. Такий фітинг швидко вкриється іржею у вологому середовищі або при контакті з агресивними речовинами.
• Зменшення товщини стінок: Тонші стінки знижують механічну міцність та запас безпеки, роблячи коліно вразливим до стрибків тиску (гідроударів) та механічних пошкоджень.
• Низька якість лиття: Наявність внутрішніх пор, раковин та інших дефектів лиття послаблює конструкцію і може стати причиною витоку або руйнування під навантаженням.
• Неточна різьба: Відхилення від стандарту BSPP можуть призвести до неможливості створення герметичного з'єднання, зриву різьби під час монтажу та протікання.

Монтаж та експлуатація

1. Очищення різьби: Перед монтажем переконайтеся, що внутрішня різьба коліна та зовнішня різьба відповідної деталі чисті, без задирок та бруду.
2. Ущільнення з'єднань: Нанесіть на зовнішню різьбу відповідного фітинга якісний ущільнювальний матеріал, наприклад, стрічку ФУМ або анаеробний герметик, для створення герметичного ущільнення.
3. Затягування: Затягуйте з'єднання за допомогою гайкового ключа відповідного розміру. Прикладайте помірне зусилля, достатнє для герметизації, але уникайте надмірного затягування, яке може пошкодити фітинг або трубу.
4. Співвісність: Переконайтеся, що труби, які з'єднуються, вирівняні і не створюють згинальних або розтягувальних навантажень на фітинг після монтажу.
5. Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття та залишків ущільнювальних матеріалів.

1. Відповідність параметрам: Не перевищуйте максимальні значення робочого тиску (PN10 / Class 150) та температури (220°C), встановлені для даного фітинга.
2. Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304. Уникайте використання в середовищах з високим вмістом хлоридів.
3. Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або частими перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для роботи з морською водою, висококонцентрованими кислотами та хлоридними середовищами, де потрібна більш стійка сталь AISI 316.
2. Перевищення робочих параметрів: Експлуатація при тиску вище 10 бар або температурі вище 220°C може призвести до деформації або руйнування коліна.
3. Абразивне зношування: Постійний вплив потоку з твердими абразивними частинками (пісок, окалина) може з часом призвести до зносу внутрішньої поверхні фітинга.
4. Неякісний монтаж: Надмірне затягування може призвести до тріщин у корпусі, а недостатнє – до протікання.
5. Замерзання робочого середовища: Замерзання води всередині фітинга може спричинити його розрив через розширення льоду.
