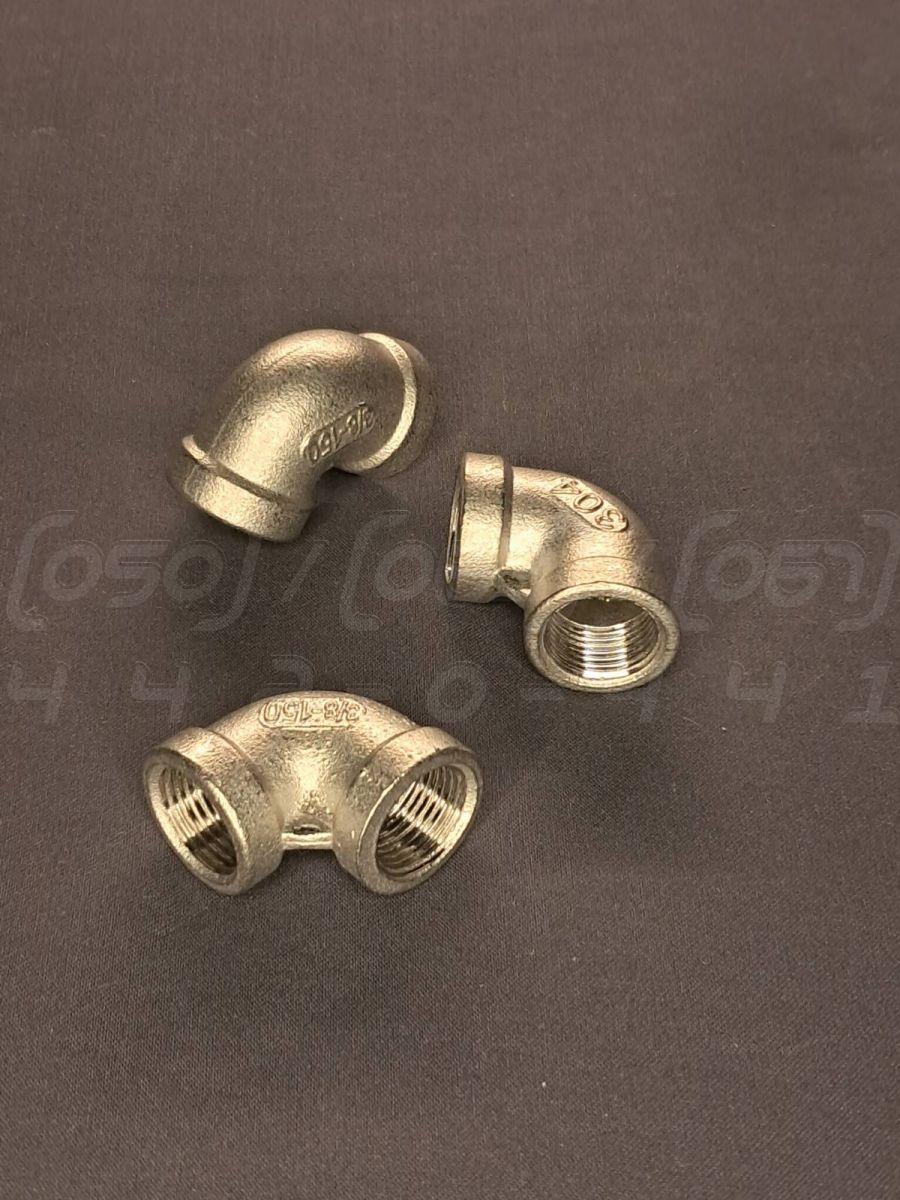

Коліно різьбове нержавіюче DN10 (3/8") вн/вн, н/ж сталь AISI304, 90°, PN10 (Class 150), різьба BSPP

Коліно різьбове нержавіюче DN10 (3/8") - це з'єднувальний елемент трубопроводу (фітинг), призначений для плавної зміни напрямку потоку робочого середовища на 90 градусів. Виготовляється з нержавіючої сталі марки AISI 304, що забезпечує високу корозійну стійкість та довговічність.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN10, що відповідає 3/8 дюйма.
2. Номінальний тиск (PN): PN10 (10 бар), відповідає Class 150, що дозволяє використовувати його в системах з невисоким тиском.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8).
4. Тип з'єднання: Різьбове, з внутрішньою-внутрішньою (ВВ) трубною циліндричною різьбою BSPP (G).
5. Кут вигину: 90°.
6. Робоча температура: Від -20°C до +220°C, залежно від тиску та робочого середовища.
7. Робоче середовище: Вода, пара, повітря, нафтопродукти, харчові продукти, слабоагресивні хімічні речовини.

Синоніми та альтернативні назви

• Коліно різьбове: Класична технічна назва, що вказує на тип з'єднання та функцію.
• Кутник 90 градусів: Поширена технічна та розмовна назва, яка точно описує форму та кут вигину фітинга.
• Коліно нержавіюче: Назва, що акцентує увагу на матеріалі виготовлення.
• Фітинг різьбовий: Загальна назва для категорії з'єднувальних частин трубопроводу з різьбою.
• Коліно ВВ (внутрішня/внутрішня): Технічне скорочення, що позначає тип різьби на обох кінцях – внутрішня.
• Кутник: Професійний сленг, що часто використовується монтажниками та інженерами як синонім "коліна".

Переваги різьбового коліна

1. Простота монтажу та демонтажу: Різьбове з'єднання не потребує зварювальних робіт, що значно спрощує встановлення та обслуговування трубопроводу.
2. Компактність: Має малі габарити, що дозволяє використовувати його в обмеженому просторі.
3. Надійність та герметичність: При правильному монтажі з використанням ущільнювальних матеріалів (фум-стрічка, анаеробний герметик) забезпечує герметичне з'єднання.
4. Універсальність: Підходить для використання в різноманітних системах з рідкими та газоподібними середовищами.
5. Довговічність: Корпус з нержавіючої сталі забезпечує тривалий термін служби навіть в умовах підвищеної вологості.
6. Стандартизована різьба: Різьба BSPP сумісна з більшістю стандартних труб та фітингів.

Області застосування

• Системи водопостачання та опалення: У житлових, комерційних та промислових будівлях.
• Харчова промисловість: Для монтажу ліній з транспортування напоїв, молока, олій та інших харчових продуктів.
• Хімічна промисловість: У трубопроводах для транспортування слабоагресивних розчинів, кислот та лугів.
• Пневматичні та гідравлічні системи: Для зміни напрямку ліній стисненого повітря або гідравлічних рідин.
• Машинобудування та приладобудування: В якості з'єднувальних елементів у різних установках та агрегатах.
• Нафтогазова галузь: На допоміжних лініях та в системах низького тиску.
• Лабораторне обладнання: Для збирання випробувальних стендів та технологічних установок.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу вологи, атмосферних опадів та багатьох хімічних реагентів.
2. Довговічність та надійність: Матеріал не схильний до крихкого руйнування і зберігає свої властивості протягом десятиліть.
3. Гігієнічність та екологічна безпека: Поверхня нержавіючої сталі не має пор, що запобігає накопиченню бактерій та полегшує очищення.
4. Стійкість до температур: Зберігає міцність як при низьких, так і при високих температурах.
5. Міцність при високому тиску: Має відмінні механічні властивості, витримуючи значні навантаження.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують додаткового покриття та мають гарний вигляд.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається різним видам механічної обробки.

Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI 201: Замість AISI 304 використовується дешевший аналог з меншим вмістом нікелю. Наслідки: значне зниження корозійної стійкості, поява іржі у вологому середовищі, скорочення терміну служби.
• Зменшення товщини стінок: Виробництво фітингів з тоншими стінками, ніж передбачено стандартом. Наслідки: зниження механічної міцності, падіння стійкості до номінального тиску PN10 та ризики руйнування від гідроударів.
• Низька якість обробки різьби: Недотримання допусків та шорсткості при нарізанні різьби. Наслідки: неможливість досягти герметичного з'єднання, зрив різьби під час монтажу, необхідність застосовувати надмірну кількість ущільнювача.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед монтажем переконайтеся, що труби очищені від бруду, іржі та металевої стружки.
• Ущільнення різьбових з'єднань: Для забезпечення герметичності циліндричної різьби BSPP обов'язково використовуйте якісні ущільнювальні матеріали, такі як фум-стрічка, сантехнічна нитка або анаеробний герметик.
• Затягування: Затягуйте з'єднання з помірним зусиллям, достатнім для герметизації, але без ризику пошкодити різьбу.
• Відсутність напружень: Монтуйте фітинг так, щоб на нього не передавалися згинальні або розтягувальні навантаження від трубопроводу.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливих залишків ущільнювача та забруднень.

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для середовищ з високим вмістом хлоридів (наприклад, морська вода) або сильних кислот.
2. Перевищення робочих параметрів: Експлуатація при тиску вище PN10 або температурі вище +220°C може призвести до руйнування фітинга.
3. Абразивне зношування: При транспортуванні середовищ з великою кількістю твердих частинок (пісок, окалина) можливе стирання внутрішньої поверхні.
4. Неякісний монтаж: Неправильне ущільнення або надмірне зусилля при затягуванні є основними причинами протікання.
5. Замерзання робочого середовища: Якщо в якості робочого середовища використовується вода, необхідно запобігти її замерзанню всередині фітинга, оскільки це може призвести до його розриву.
