Коліно різьбове нержавіюче DN25 (1") ВВ, н/ж сталь AISI304, 90°, різьба BSPP, Class 150 (PN20)

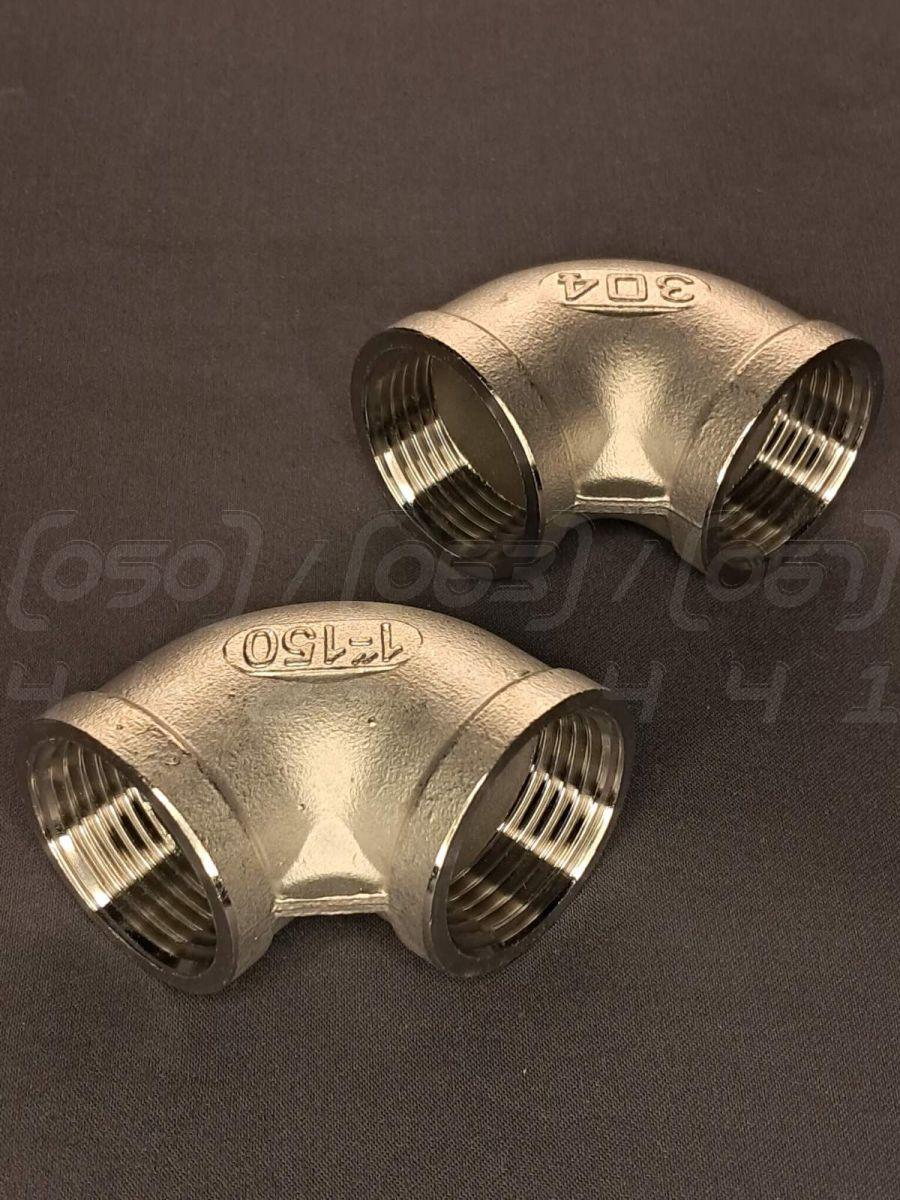

Коліно різьбове нержавіюче DN25 (1") - це литий з'єднувальний фітинг, призначений для зміни напрямку потоку трубопроводу під кутом 90 градусів. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN25, що відповідає 1 дюйму або 25 мм.
2. Номінальний тиск (PN): Class 150, що є еквівалентом PN20 або 20 бар (2 МПа).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (стандарт American Iron and Steel Institute).
4. Тип з'єднання: Різьбове, з внутрішньою/внутрішньою різьбою (ВВ).
5. Стандарт різьби: BSPP (G) - трубна циліндрична різьба, що потребує ущільнювача для герметизації.
6. Кут вигину: 90°.
7. Робоча температура: Від -20°C до +220°C.

Синоніми та альтернативні назви

• Коліно різьбове: Класична технічна назва, що вказує на форму та тип з'єднання.
• Відвід 90 градусів: Технічний термін, що описує функцію зміни напрямку потоку.
• Кутник нержавіючий: Поширена технічна та побутова назва.
• Фітинг кутовий: Загальна назва для з'єднувальних елементів такої форми.
• Куток ВВ (внутрішня-внутрішня): Професійний сленг, що вказує на тип різьби на обох кінцях.

Переваги коліна різьбового

1. Простота та швидкість монтажу: Різьбове з'єднання не вимагає зварювальних робіт, що дозволяє швидко монтувати та модифікувати системи.
2. Висока герметичність: При правильному використанні ущільнювальних матеріалів (стрічка ФУМ, анаеробний герметик) циліндрична різьба BSPP забезпечує надійне та довговічне з'єднання.
3. Компактні розміри: Дозволяє ефективно змінювати напрямок трубопроводу в умовах обмеженого простору.
4. Механічна міцність: Лита конструкція зі сталі AISI 304 витримує значні механічні навантаження та робочий тиск до PN20.
5. Розбірна конструкція: Забезпечує можливість легкого демонтажу ділянки трубопроводу для проведення ревізії, ремонту чи очищення.
6. Універсальність застосування: Сумісний з більшістю рідин та газів, що використовуються у промисловості та побуті.

Області застосування

• Системи водопостачання та опалення
• Харчова промисловість (лінії розливу, молокопроводи, пивоварні)
• Хімічна та фармацевтична промисловість
• Нафтогазовий сектор
• Пневматичні та гідравлічні системи
• Машинобудування та приладобудування
• Сільське господарство (системи поливу та подачі добрив)
• Промислове обладнання та технологічні лінії

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, органічних кислот та багатьох промислових хімікатів.
2. Довговічність та надійність: Забезпечує тривалий термін служби фітинга без втрати експлуатаційних властивостей.
3. Гігієнічність: Гладка поверхня запобігає накопиченню бактерій, що є критично важливим для харчових та фармацевтичних виробництв.
4. Стійкість до температур: Зберігає міцність у широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Здатна витримувати тиск, що відповідає класу Class 150.
6. Естетичний зовнішній вигляд: Не потребує додаткової обробки або фарбування та зберігає свій вигляд протягом усього терміну служби.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Заміна AISI 304 на дешевший аналог з меншим вмістом нікелю. Наслідки: значне зниження корозійної стійкості, поява іржі, скорочення терміну служби.
• Зменшення товщини стінок: Виробництво фітингів з тоншими стінками для економії матеріалу. Наслідки: зниження механічної міцності, зменшення максимального робочого тиску, ризик руйнування при гідроударі.
• Низька якість різьби: Недотримання допусків при нарізанні різьби. Наслідки: труднощі при монтажі, неможливість досягти герметичності, ризик зриву різьби при затягуванні.

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що різьба на фітингу та трубі чиста, без задирок та бруду.
• Ущільнення з'єднання: Різьба BSPP є циліндричною і вимагає обов'язкового використання ущільнювача. Застосовуйте стрічку ФУМ, анаеробний герметик або сантехнічну нитку.
• Затягування: Затягуйте з'єднання з помірним зусиллям, достатнім для герметизації. Надмірне зусилля може пошкодити різьбу або ущільнювач.
• Відсутність напружень: Монтуйте фітинг так, щоб уникнути механічних напружень від неспіввісності труб.

• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304.
• Контроль параметрів: Не допускайте перевищення максимального тиску (PN20) та температури (220°C).
• Періодичний огляд: Регулярно перевіряйте різьбові з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для середовищ з високим вмістом хлоридів (наприклад, морська вода), де можлива точкова корозія.
2. Несумісність різьб: Спроба з'єднати циліндричну різьбу BSPP з конічною (BSPT, NPT) без спеціальних перехідників призведе до негерметичного та ненадійного з'єднання.
3. Галінг (холодне зварювання): При затягуванні з'єднань з нержавіючої сталі без мастила або з надмірним зусиллям можливе "закушування" різьби, що ускладнить або зробить неможливим демонтаж.
4. Вібраційні навантаження: У системах із сильною вібрацією різьбові з'єднання можуть з часом ослабнути, що потребуватиме періодичного підтягування.
