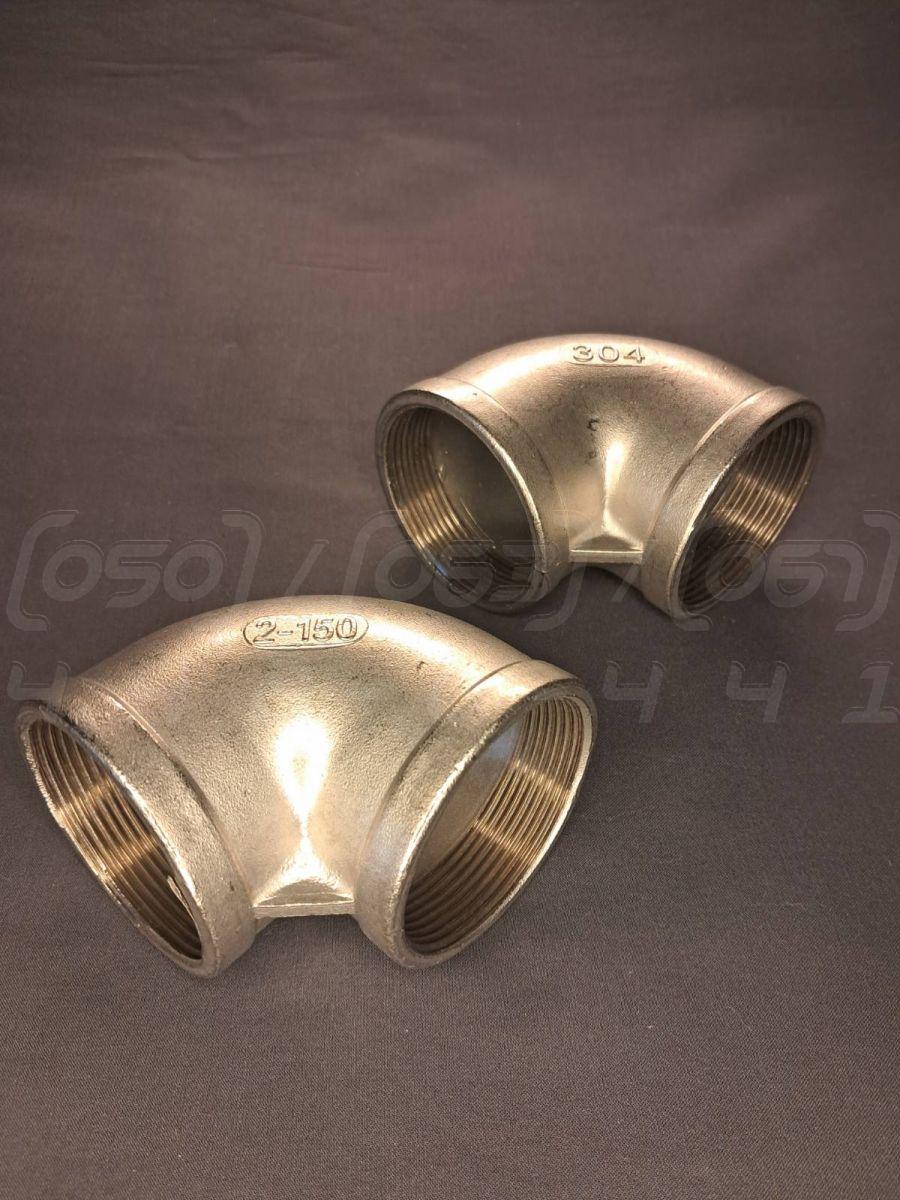

Коліно різьбове нержавіюче DN50 (2") 90°, н/ж сталь AISI304, Class 150, різьба BSPP ВВ

Коліно різьбове нержавіюче DN50 (2") 90° ВВ – це з'єднувальний фітинг для трубопроводів, призначений для плавної зміни напрямку потоку робочого середовища на 90 градусів. Виготовляється з корозійностійкого матеріалу, харчової нержавіючої сталі марки AISI 304 (08Х18Н10).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN50 або Ду50, що відповідає 2 дюймам.
2. Номінальний тиск (PN): Class 150, що відповідає максимальному робочому тиску 150 PSI (приблизно 10-16 Бар).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8), аналог 08Х18Н10.
4. Тип з'єднання: Різьбове (муфтове), з двома внутрішніми різьбами (ВВ).
5. Стандарт різьби: BSPP (G) – трубна циліндрична різьба.
6. Кут вигину: 90°.
7. Робоча температура: Від -20°C до +220°C (залежно від використовуваного ущільнювача).
8. Робоче середовище: Вода, пара, стиснене повітря, харчові продукти, слабоагресивні хімічні речовини.

Синоніми та альтернативні назви

• Коліно різьбове: Класична технічна назва, що описує форму виробу.
• Відвід різьбовий: Технічний термін, що вказує на функцію (відведення потоку) та тип з'єднання.
• Кутник 90 градусів: Технічний термін, що точно вказує на кут вигину.
• Фітинг-коліно: Загальна назва для з'єднувальних елементів трубопроводу даного типу.
• Коліно ВВ (внутрішня-внутрішня): Технічне скорочення, що деталізує тип різьбового виконання.
• Відвід муфтовий: Назва, що вказує на тип з'єднання через муфту (в даному випадку, внутрішню різьбу).

Переваги різьбового коліна

1. Простота та швидкість монтажу: Різьбове з'єднання не потребує зварювання, що значно прискорює та спрощує встановлення.
2. Розбірна конструкція: Дозволяє легко демонтувати ділянку трубопроводу для обслуговування, ремонту чи модифікації системи.
3. Висока герметичність: При правильному використанні ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик) забезпечує надійне та довговічне з'єднання.
4. Компактні розміри: Дозволяє змінювати напрямок трубопроводу в умовах обмеженого простору.
5. Універсальність: Підходить для широкого спектра робочих середовищ завдяки матеріалу AISI 304.
6. Плавна зміна потоку: Конструкція коліна забезпечує мінімальний гідравлічний опір та зберігає ламінарність потоку.

Області застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Харчова промисловість (молокопроводи, пивоварні)
• Хімічна та фармацевтична промисловість
• Пневматичні та гідравлічні системи
• Машинобудування та приладобудування
• Нафтогазова галузь (у системах з низьким тиском)
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь не піддається іржі та стійка до впливу багатьох агресивних середовищ.
2. Довговічність та надійність: Забезпечує тривалий термін служби фітинга без втрати експлуатаційних властивостей.
3. Гігієнічність та екологічна безпека: Матеріал AISI 304 є харчовим, не виділяє шкідливих речовин і легко очищується.
4. Стійкість до температур: Зберігає міцність у широкому діапазоні температур.
5. Міцність при високому тиску: Витримує робочий тиск, передбачений класом Class 150.
6. Естетичний зовнішній вигляд: Не потребує додаткового покриття та зберігає привабливий вигляд протягом усього терміну служби.
7. Добра зварюваність та оброблюваність: Хоча даний фітинг є різьбовим, марка сталі AISI 304 загалом добре піддається обробці.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості (наприклад, AISI 201): Значно знижується корозійна стійкість, що призводить до швидкого іржавіння, особливо у вологому середовищі, та скорочення терміну служби.
• Зменшення товщини стінки: Знижується механічна міцність фітинга, стійкість до тиску та гідроударів, підвищується ризик деформації під час монтажу.
• Неякісне нарізання різьби: Призводить до труднощів при монтажі, ризику "закушування" різьби та неможливості забезпечити герметичне з'єднання.
• Порушення геометрії (кут не 90°): Створює додаткові напруження в трубопроводі, що може призвести до поломок в інших його частинах.

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що внутрішня та зовнішня різьби чисті, без задирок та бруду.
• Використання ущільнювача: Обов'язково використовуйте якісний ущільнювальний матеріал (наприклад, ФУМ-стрічку, сантехнічну нитку або анаеробний герметик), сумісний з робочим середовищем.
• Правильне затягування: Затягуйте з'єднання з помірним зусиллям, достатнім для забезпечення герметичності, але без надмірної затяжки, щоб не пошкодити різьбу або корпус фітинга.
• Відсутність напружень: Монтуйте коліно так, щоб воно не зазнавало згинальних або розтягувальних навантажень від неспіввісності труб.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.

• Відповідність параметрів: Не перевищуйте максимальні значення тиску (150 PSI) та температури, встановлені для даного фітинга.
• Сумісність середовища: Переконайтеся, що робоче середовище є хімічно сумісним з нержавіючою сталлю AISI 304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібрацією або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для середовищ з високим вмістом хлоридів або для деяких сильних кислот.
2. Перевищення робочих параметрів: Експлуатація при тиску вище Class 150 може призвести до руйнування фітинга.
3. Гальванічна корозія: При з'єднанні з фітингами з інших металів (наприклад, вуглецевої сталі) у вологому середовищі може виникнути гальванічна корозія.
4. Вібраційні навантаження: У системах із сильною вібрацією різьбові з'єднання можуть з часом ослабнути, що потребуватиме періодичної підтяжки.
5. Неякісний монтаж: Неправильне ущільнення або надмірне затягування є основною причиною витоків та пошкоджень.
6. Замерзання робочого середовища: Замерзання рідини всередині фітинга може призвести до його розриву через розширення льоду.
