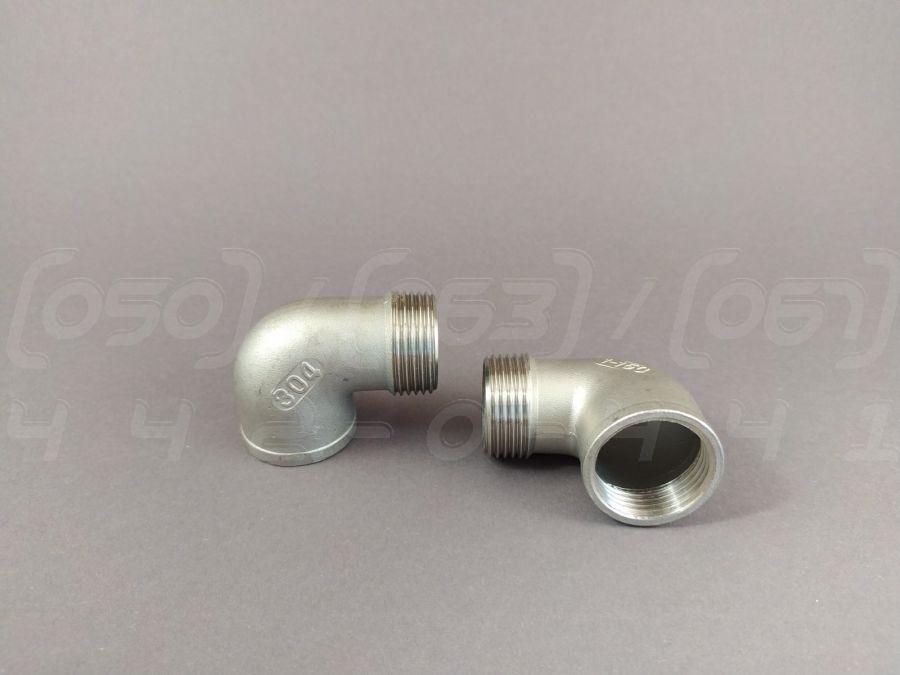

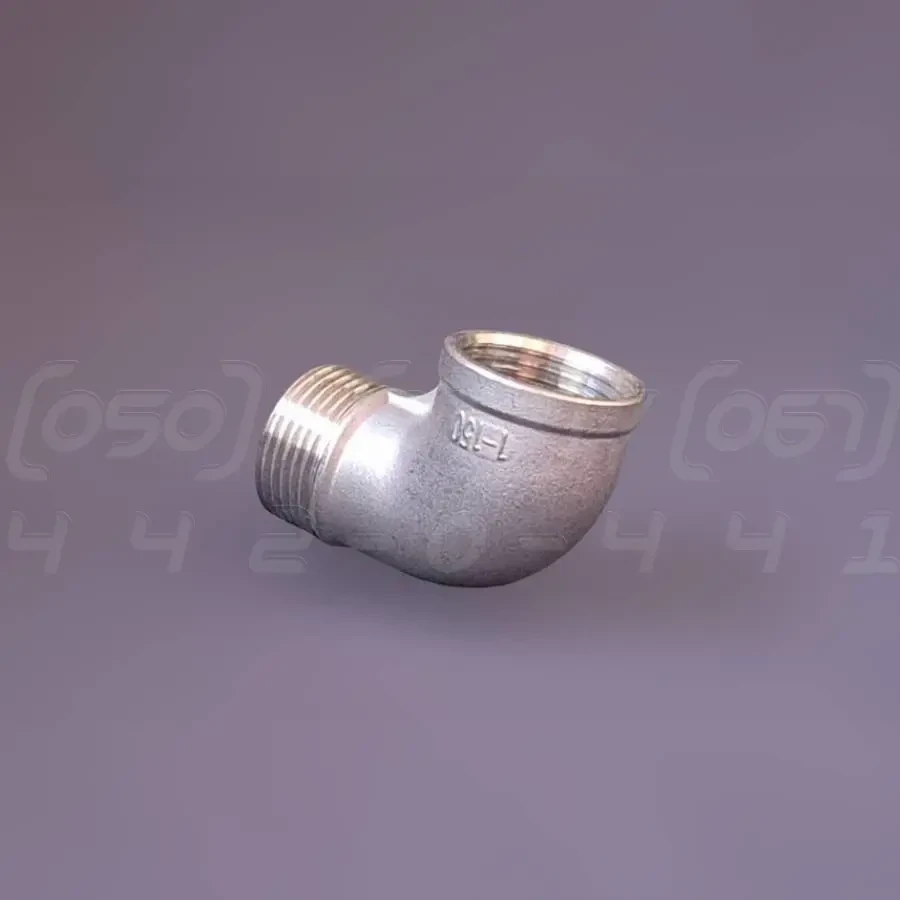

Косинець різьбовий нержавіючий DN25 (1") ВН/ЗР, н/ж сталь AISI304, 90°, Class 150, BSPP, ISO 4144

Косинець різьбовий нержавіючий DN25 (1") ВН/ЗР - це з'єднувальний фітинг, призначений для зміни напрямку трубопроводу на 90 градусів. Виготовляється з нержавіючої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN25, що відповідає 1 дюйму.
2. Номінальний тиск (PN): Class 150 (приблизно 20 бар при температурі до 40°C).
3. Матеріал корпусу: Нержавіюча сталь AISI304 (CF8).
4. Тип з'єднання: Різьбове, з одного боку внутрішня різьба (ВР), з іншого – зовнішня різьба (ЗР).
5. Стандарт різьби: BSPP (Британська стандартна трубна паралельна різьба), відповідає ISO 228-1.
6. Кут повороту: 90°.
7. Робоча температура: Від -20°C до +220°C (зі зниженням тиску при підвищенні температури).
8. Стандарти виготовлення: ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Косинець різьбовий: Класична технічна назва, що вказує на тип фітинга та спосіб монтажу.
• Відвід 90 градусів: Технічний термін, що описує функцію зміни напрямку потоку.
• Коліно різьбове: Професійний сленг, який часто використовується монтажниками для позначення косинців.
• Кутник нержавіючий: Більш загальна назва, що часто застосовується у будівельній та побутовій сферах.
• Фітинг кутовий ВР/ЗР: Технічний опис, що акцентує увагу на комбінованому типі різьби (внутрішня/зовнішня).

Переваги косинця різьбового

1. Надійна зміна напрямку: Забезпечує герметичний та міцний поворот трубопроводу на 90 градусів.
2. Комбіноване з'єднання: Наявність внутрішньої та зовнішньої різьби дозволяє безпосередньо з'єднувати елементи з різними типами різьбових закінчень, зменшуючи кількість перехідників.
3. Простота монтажу: Різьбове з'єднання не вимагає зварювання чи спеціального обладнання, що спрощує та прискорює встановлення.
4. Багаторазове використання: Фітинг можна демонтувати та використовувати повторно без втрати герметичності за умови цілісності різьби.
5. Компактність: Має малі габарити, що є критично важливим при монтажі в обмеженому просторі.
6. Універсальність: Сумісний з трубами та арматурою, що мають стандартну трубну різьбу BSPP.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Харчова промисловість
• Хімічна та нафтогазова промисловість
• Енергетика
• Машинобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI304 стійка до впливу води, пари, слабких кислот та лугів.
2. Довговічність та надійність: Забезпечує тривалий термін служби з'єднань без необхідності частої заміни.
3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин і підходить для використання в харчовій та фармацевтичній галузях.
4. Стійкість до температур: Зберігає свої властивості у широкому діапазоні температур.
5. Міцність при високому тиску: Витримує значні механічні навантаження та тиск у системі.
6. Естетичний зовнішній вигляд: Не потребує фарбування та зберігає привабливий вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Хоча даний фітинг є різьбовим, матеріал AISI304 легко піддається обробці.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості: Застосування сталі з меншим вмістом нікелю та хрому (наприклад, AISI 201) значно знижує корозійну стійкість та термін служби, особливо у вологих середовищах.
• Зменшення товщини стінок: Тонші стінки фітинга знижують його механічну міцність та максимальний робочий тиск, що може призвести до деформації або руйнування.
• Неякісна обробка різьби: Наявність задирок, неточна геометрія або зрив витків різьби призводять до неможливості створення герметичного з'єднання та ризику протікання.
• Порушення технології лиття: Використання спрощених методів лиття може призвести до утворення внутрішніх порожнин та мікротріщин, що робить фітинг вразливим до руйнування під тиском.

Монтаж та експлуатація

1. Очищення різьби: Перед монтажем переконайтеся, що внутрішня та зовнішня різьба чисті, без бруду, стружки та пошкоджень.
2. Ущільнення різьбових з'єднань: Для забезпечення герметичності використовуйте ущільнювальні матеріали (ФУМ-стрічка, анаеробний герметик, сантехнічна нитка), сумісні з робочим середовищем.
3. Затягування: Затягуйте з'єднання за допомогою відповідного гайкового ключа, прикладаючи помірне зусилля. Надмірне затягування може пошкодити різьбу або корпус фітинга.
4. Відсутність напружень: Встановлюйте фітинг так, щоб уникнути механічних напружень від ваги або вигину трубопроводу.
5. Пробний запуск: Після монтажу проведіть гідравлічні або пневматичні випробування системи для перевірки герметичності з'єднання.

• Відповідність параметрів: Не перевищуйте максимальні значення тиску (Class 150) та температури (220°C), встановлені для даного фітинга.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір ущільнювача: Використання невідповідного ущільнювального матеріалу може призвести до втрати герметичності.
2. Гальванічна корозія: При з'єднанні з фітингами з інших металів (наприклад, вуглецевої сталі або латуні) у вологому середовищі може виникнути гальванічна корозія.
3. Пошкодження різьби: Надмірне зусилля при монтажі або використання невідповідного інструменту може пошкодити різьбу BSPP.
4. Абразивне зношування: У середовищах з високим вмістом твердих частинок різьба та внутрішня поверхня можуть піддаватися зносу.
5. Замерзання робочого середовища: Замерзання рідини всередині фітинга може призвести до його руйнування через розширення льоду.
