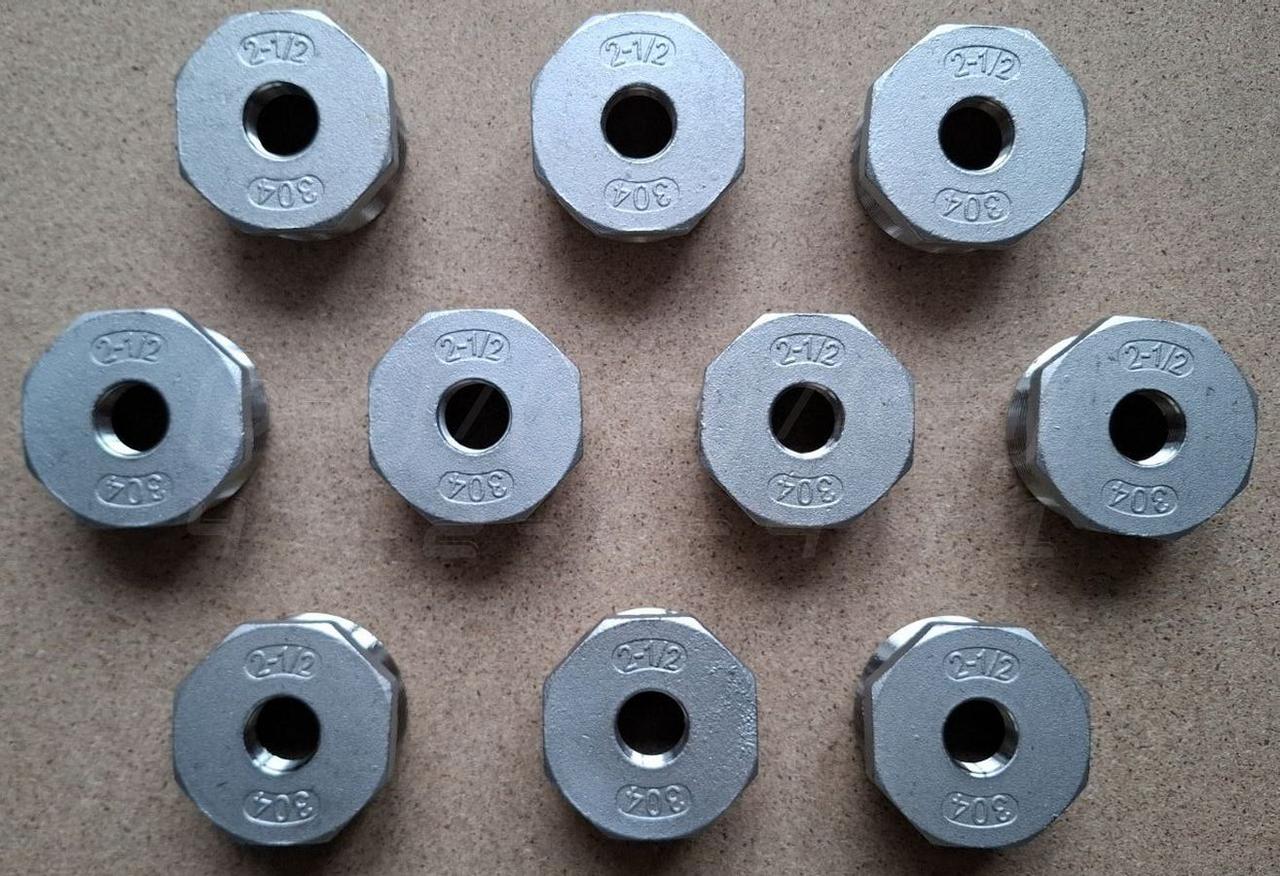

Футорка різьбова нержавіюча DN50x15 (2"x1/2"), н/ж сталь AISI 304, Class 150, різьба BSPP

Футорка нержавіюча різьбова DN50 (2") x DN15 (1/2") Class 150 – це литий різьбовий фітинг, призначений для створення герметичного переходу між елементами трубопроводу з різними діаметрами, в даному випадку з 2 дюймів на 1/2 дюйма. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304 (CF8).

Технічні характеристики

1. Номінальний діаметр (DN): Перехід з DN50 (2 дюйми) на DN15 (1/2 дюйма).
2. Номінальний тиск (PN): Class 150, що відповідає тиску до 10-16 Бар (150 PSI) залежно від температури.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8, 1.4301, 08Х18Н10).
4. Тип з'єднання: Різьбове, зовнішня різьба (ЗР) DN50 та внутрішня різьба (ВР) DN15.
5. Стандарт різьби: BSPP (G) – британська стандартна трубна паралельна різьба, що потребує використання ущільнювача для герметизації.
6. Робоча температура: Від -20°C до +220°C (обмежується типом ущільнювача, що використовується, наприклад, стрічки ФУМ/PTFE).
7. Виробничі стандарти: Виріб відповідає міжнародним стандартам ISO 4144, EN 10241, DIN 2987, що гарантує його якість та сумісність.

Синоніми та альтернативні назви

• Футорка: Загальноприйнята технічна та торгова назва для даного типу фітинга.
• Перехідна втулка: Технічний термін, що точно описує функцію деталі – перехід між різними розмірами.
• Редукційна втулка: Синонім, що вказує на зменшення (редукцію) діаметра трубопроводу.
• Перехідник різьбовий (зовнішня-внутрішня): Описує тип з'єднання та конструкцію фітинга.
• Втулка-перехідник: Спрощена сленгова назва, що часто використовується монтажниками.

Переваги футорки

1. Компактність: Забезпечує перехід між діаметрами без використання кількох фітингів, заощаджуючи простір.
2. Простота монтажу: Не потребує зварювальних робіт, встановлення проводиться за допомогою стандартного трубного ключа.
3. Висока герметичність: При правильному використанні ущільнювальних матеріалів (стрічка ФУМ, анаеробний герметик) забезпечує надійне та герметичне з'єднання.
4. Універсальність: Дозволяє з'єднувати труби та арматуру з різними типами різьби (внутрішньою та зовнішньою) та діаметрами.
5. Багаторазове використання: Фітинг можна демонтувати та використовувати повторно без втрати експлуатаційних властивостей.
6. Економічність: Є одним із найдоступніших способів організації переходу між різними діаметрами в різьбових системах.

Галузі застосування

• Системи водопостачання та опалення: Монтаж насосного обладнання, фільтрів, манометрів та іншої арматури.
• Харчова промисловість: Лінії розливу напоїв, молочні заводи, пивоварні, де важлива гігієнічність.
• Хімічна та фармацевтична промисловість: Транспортування неагресивних та слабоагресивних середовищ.
• Пневматичні та гідравлічні системи: Підключення шлангів, клапанів та виконавчих механізмів.
• Машинобудування та приладобудування: Інтеграція різних компонентів у гідравлічні та пневматичні контури.
• Нафтогазова галузь: Допоміжні трубопроводи з низьким тиском.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, харчових кислот та багатьох хімічних реагентів.
2. Довговічність та надійність: Забезпечує тривалий термін служби трубопровідної системи без необхідності частої заміни компонентів.
3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин і легко очищується, що є критичним для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості у широкому діапазоні температур.
5. Міцність при високому тиску: Лита конструкція забезпечує високу механічну міцність та стійкість до деформації.
6. Естетичний зовнішній вигляд: Фітинги з нержавіючої сталі не вимагають фарбування та зберігають привабливий вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Хоча даний фітинг різьбовий, сама лита сталь AISI 304 вважається такою, що добре зварюється, що говорить про високу якість матеріалу.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Замість AISI 304 застосовують дешевшу сталь із низьким вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, скорочення терміну служби.
• Зменшення товщини стінок: Виробництво фітинга з тоншими стінками для економії металу. Наслідки: Зниження механічної міцності, високий ризик тріщин та деформації при затягуванні або гідроударі.
• Порушення геометрії різьби: Недотримання допусків при нарізанні різьби. Наслідки: Неможливість створення герметичного з'єднання, зрив різьби під час монтажу, необхідність застосування надмірної кількості ущільнювача.
• Використання переробленої сировини низької якості: Застосування металобрухту з невідомим хімічним складом. Наслідки: Непередбачувані експлуатаційні характеристики, крихкість, наявність внутрішніх дефектів (пір, раковин).

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що зовнішня та внутрішня різьби чисті, без задирок та бруду.
• Нанесення ущільнювача: Рівномірно намотайте ФУМ-стрічку або нанесіть анаеробний герметик на зовнішню різьбу у напрямку закручування.
• Закручування від руки: Спочатку вкрутіть футорку вручну до упору.
• Затягування ключем: Використовуйте трубний або ріжковий ключ відповідного розміру для остаточного затягування. Затягуйте на 1-2 оберти після ручного закручування, уникаючи надмірних зусиль, щоб не пошкодити фітинг.
• Відсутність напружень: Переконайтеся, що з'єднання не зазнає згинальних або розтягувальних навантажень від трубопроводу.

• Відповідність параметрів: Не перевищуйте максимально допустимий тиск Class 150 та температурний режим.
• Сумісність середовища: Переконайтеся, що сталь AISI 304 сумісна з робочим середовищем, що транспортується.
• Періодичний огляд: Регулярно перевіряйте з'єднання на наявність витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для морської води, хлоридів та сильних кислот.
2. Перевищення робочих параметрів: Експлуатація при тиску вище Class 150 може призвести до руйнування фітинга.
3. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі або латуні у вологому середовищі може виникнути гальванічна корозія.
4. Неякісний монтаж: Надмірне затягування може зірвати різьбу, а недостатнє – призвести до протікання.
5. Замерзання робочого середовища: Розширення замерзлої рідини (води) всередині фітинга може спричинити його розрив.
