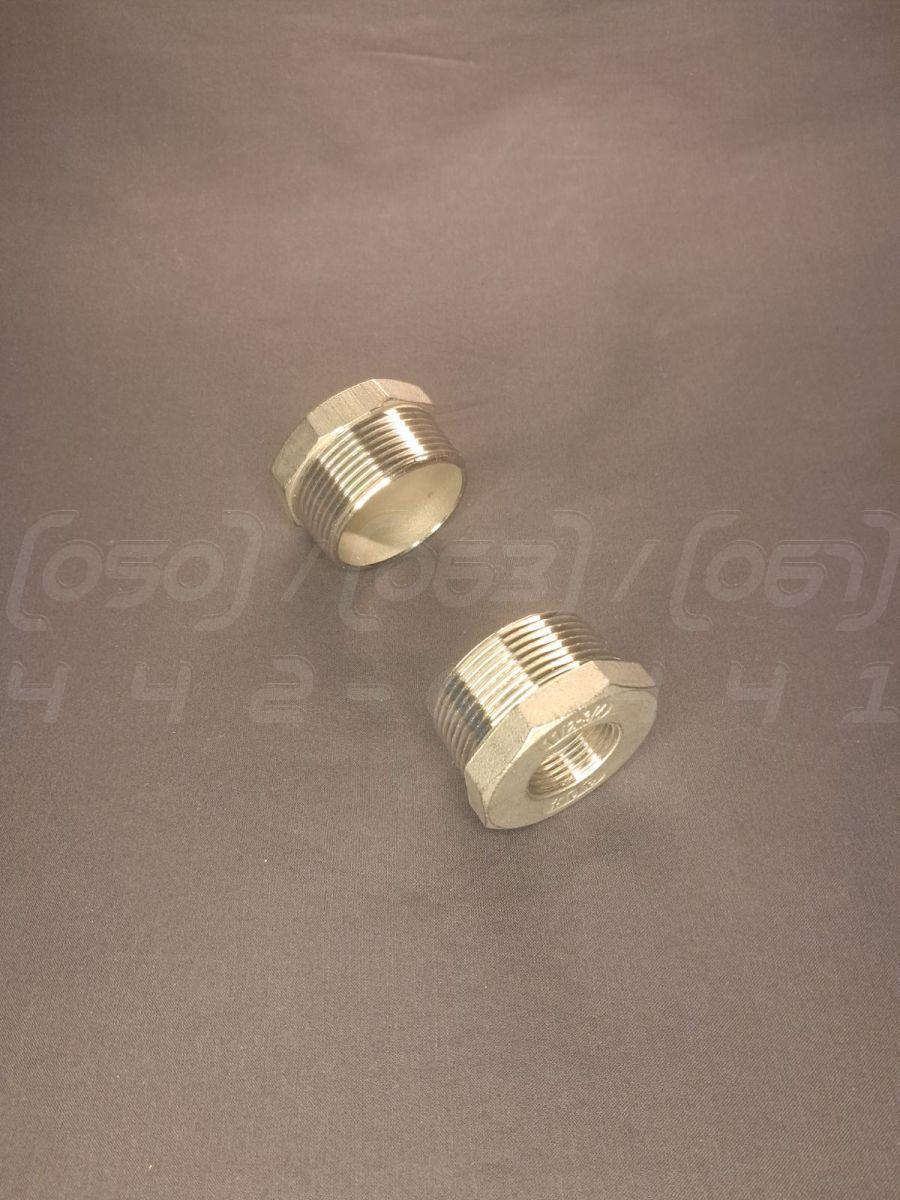

Футорка різьбова нержавіюча 40х20 (1"1/2х3/4"), н/ж сталь AISI304, Class 150 (PN20), BSPP, лита

Футорка різьбова нержавіюча 40х20 (1"1/2х3/4"), н/ж сталь AISI304, Class 150 (PN20), BSPP, лита - це компактний різьбовий фітинг, призначений для герметичного переходу між елементами трубопроводу з різними діаметрами. Дана модель забезпечує перехід із зовнішньої різьби Ду 40 (1"1/2) на внутрішню різьбу Ду 20 (3/4"). Виготовляється методом лиття з корозійностійкої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Перехід з DN 40 (1"1/2 дюйма) на DN 20 (3/4 дюйма).
2. Номінальний тиск (PN): Class 150 за стандартом ISO 4144, що є еквівалентом PN 20 (20 бар).
3. Матеріал корпусу: Лита нержавіюча сталь AISI 304 (аналог CF8, 08Х18Н10, 1.4301).
4. Тип з'єднання: Різьбове, перехідне. Зовнішня (тато) циліндрична різьба BSPP G 1"1/2 та внутрішня (мама) циліндрична різьба BSPP G 3/4".
5. Робоча температура: Від -20°C до +220°C.
6. Стандарти виготовлення: Відповідає ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Футорка: Загальноприйнята технічна назва для фітинга, що має зовнішню різьбу більшого діаметра та внутрішню різьбу меншого діаметра.
• Перехідник різьбовий: Технічний термін, який точно описує функцію деталі – перехід між різними розмірами різьби.
• Редукція різьбова: Синонім, що вказує на зменшення (редукування) діаметра трубопроводу.
• Втулка перехідна: Назва, яка підкреслює конструктивну форму виробу, схожу на втулку.
• Бочонок-перехідник: Професійний сленг, що поєднує назви "бочонок" (короткий відрізок труби з різьбою) та "перехідник".

Переваги футорки

1. Компактність: Дозволяє здійснити перехід між діаметрами з мінімальними габаритами, заощаджуючи простір у системі.
2. Простота монтажу: Не потребує зварювальних робіт, встановлення проводиться за допомогою стандартного трубного ключа.
3. Надійність з'єднання: При правильному монтажі з використанням ущільнювальних матеріалів забезпечує довговічне та герметичне з'єднання.
4. Універсальність: Може використовуватись у широкому спектрі гідравлічних та пневматичних систем.
5. Економічність: Є одним із найдоступніших способів для переходу між різними діаметрами різьби.
6. Висока міцність: Лита конструкція забезпечує стійкість до механічних навантажень та вібрацій.

Області застосування

• Системи водопостачання та опалення: Монтаж насосів, фільтрів, лічильників та іншого обладнання.
• Харчова промисловість: Лінії розливу, системи подачі інгредієнтів, молочні та пивоварні заводи.
• Хімічна промисловість: Транспортування неагресивних та слабоагресивних рідин та газів.
• Пневматичні та гідравлічні системи: Підключення манометрів, клапанів, пневмоциліндрів.
• Машинобудування та приладобудування: Інтеграція компонентів у різні установки та агрегати.
• Сільське господарство: Системи поливу, лінії подачі добрив та інших рідин.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, харчових кислот та багатьох хімічних реагентів.
2. Довговічність та надійність: Матеріал не схильний до іржі, що гарантує тривалий термін служби фітинга.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь не виділяє шкідливих речовин і легко очищується, що є критичним для харчової та фармацевтичної галузей.
4. Стійкість до температур: Зберігає свої механічні властивості у широкому діапазоні температур.
5. Міцність при високому тиску: Лита конструкція зі сталі AISI 304 витримує значні навантаження.
6. Естетичний зовнішній вигляд: Фітинги з нержавіючої сталі не вимагають фарбування та мають гарний вигляд у відкритих системах.
7. Добра зварюваність та оброблюваність: Хоча даний фітинг є різьбовим, марка сталі AISI 304 загалом добре піддається обробці.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Замість AISI 304 може застосовуватися дешевша сталь з меншим вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, скорочення терміну служби.
• Зменшення товщини стінок: Виробництво фітингів з тоншими стінками, ніж вимагають стандарти ISO 4144. Наслідки: Зниження механічної міцності, ризик деформації або руйнування при затягуванні чи під тиском.
• Низька якість лиття: Наявність внутрішніх пор, раковин та інших дефектів лиття. Наслідки: Зниження міцності, ризик утворення мікротріщин та подальших протікань.
• Неточне нарізання різьби: Відхилення від стандартів BSPP, наявність задирок. Наслідки: Труднощі при монтажі, ризик "закушування" різьби, неможливість досягти герметичного з'єднання.

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що зовнішня та внутрішня різьби чисті, без бруду та задирок.
• Ущільнення різьбових з'єднань: Для циліндричних різьб BSPP обов'язково використовуйте ущільнювальні матеріали: ФУМ-стрічку, анаеробний герметик або сантехнічну нитку.
• Правильне затягування: Затягуйте фітинг з помірним зусиллям, достатнім для забезпечення герметичності, але без надмірної затяжки, щоб не пошкодити різьбу.
• Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні і футорка не зазнає згинальних навантажень.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливих забруднень.

• Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску (PN 20) та температури (220°C).
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304. Уникайте середовищ з високим вмістом хлоридів.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет протікань, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Різьбове заїдання ("закушування"): Характерне для нержавіючих сталей. При монтажі без мастила або ущільнювача можливе зварювання витків різьби, що унеможливлює демонтаж.
2. Перевищення робочого тиску: Використання фітинга в системах з тиском вище Class 150 може призвести до його руйнування.
3. Хлоридна корозія: Сталь AISI 304 вразлива до точкової та щілинної корозії в середовищах з високою концентрацією хлоридів (наприклад, морська вода).
4. Неправильний підбір ущільнювача: Використання ущільнювального матеріалу, несумісного з робочим середовищем або температурою, призведе до втрати герметичності.
5. Неякісний монтаж: Надмірне зусилля при затягуванні може зірвати різьбу, а недостатнє стати причиною протікання.
