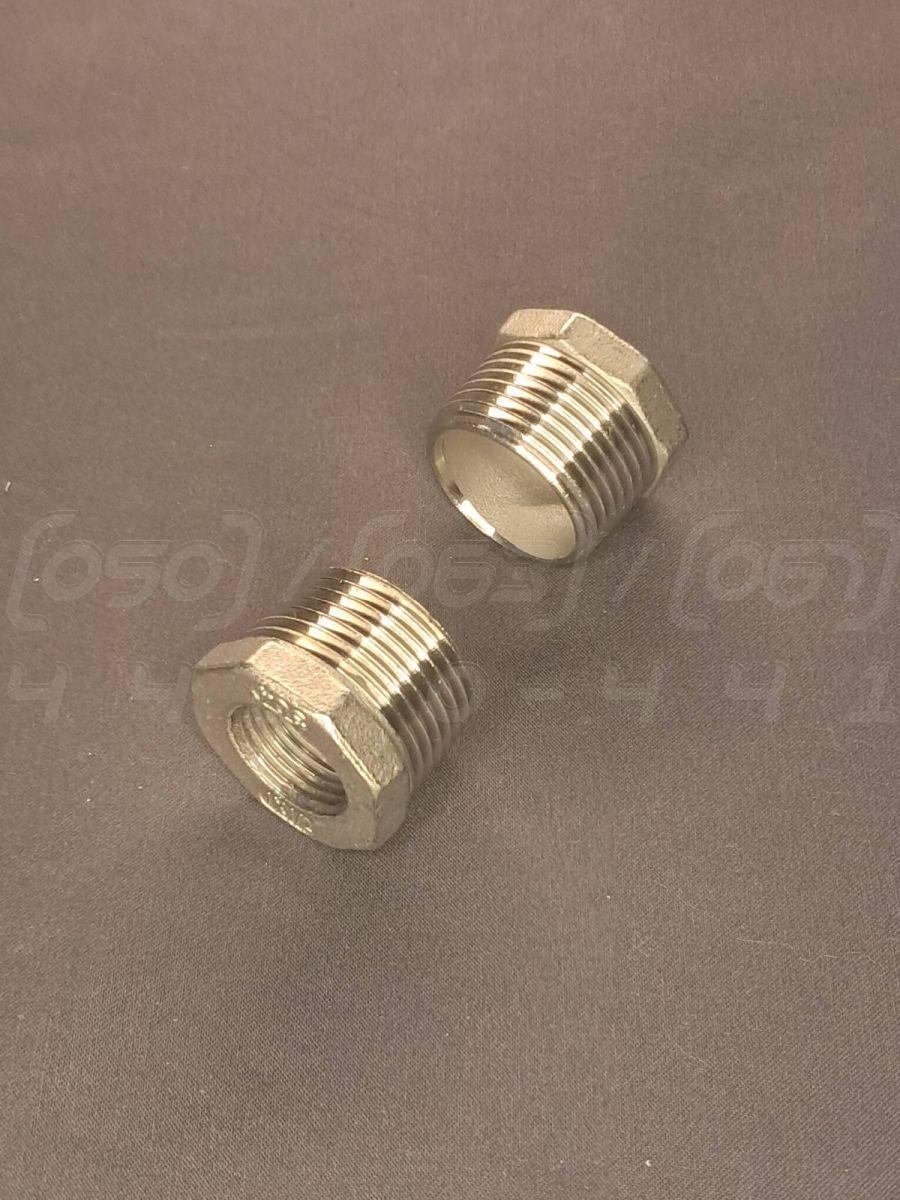

Футорка нержавіюча перехідна Ду25х15 (1"x1/2") н/ж сталь AISI304, Class 150, різьба BSPP, лита

Футорка нержавіюча перехідна Ду25х15 (1"x1/2") - це різьбовий фітинг, призначений для герметичного з'єднання елементів трубопроводу з різними діаметрами зовнішньої та внутрішньої різьби. Виготовляється з литої нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр: зовнішня різьба DN25 (Ду25) або 1 дюйм, внутрішня різьба DN15 (Ду15) або 1/2 дюйма.
2. Номінальний тиск: Class 150 (відповідає приблизно PN20 або 20 бар).
3. Матеріал корпусу: лита нержавіюча сталь AISI 304 (CF8).
4. Тип з'єднання: різьбове, стандарт BSPP (G). Зовнішня різьба 1", внутрішня різьба 1/2".
5. Робоча температура: від -20°C до +220°C.
6. Конструкція: шестигранна форма під ключ для зручності монтажу.
7. Стандарти: відповідає ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Футорка перехідна: Технічна назва, що підкреслює основну функцію виробу – перехід між різними діаметрами різьби.
• Різьбовий перехідник: Загальний технічний термін, що описує фітинг для з'єднання труб або арматури з різними різьбами.
• Втулка перехідна: Поширений синонім, що часто використовується в технічній документації та серед монтажників.
• Перехід з дюйма на півдюйма: Професійний сленг, який точно описує розміри з'єднувальних елементів для швидкого розуміння.
• Футорка З-В (зовнішня-внутрішня): Технічне скорочення, що вказує на тип різьб: зовнішня (тато) на одному кінці та внутрішня (мама) на іншому.

Переваги нержавіючої футорки

1. Компактність: Дозволяє здійснити прямий перехід між розмірами без використання декількох фітингів (наприклад, ніпеля та муфти), заощаджуючи простір.
2. Надійність з'єднання: Шестигранна форма під ключ забезпечує зручний монтаж та можливість створення високого моменту затягування для максимальної герметичності.
3. Універсальність: Стандартна трубна різьба BSPP сумісна з переважною більшістю видів трубопровідної арматури, труб та фітингів.
4. Стійкість до вібрацій: Правильно встановлена лита футорка створює міцне та жорстке з'єднання, стійке до механічних навантажень та вібрацій у системі.
5. Довговічність: Лита конструкція зі сталі AISI 304 забезпечує тривалий термін служби навіть у складних промислових умовах.
6. Простота монтажу: Встановлення не вимагає зварювання чи спеціального обладнання, монтується за допомогою стандартного гайкового ключа та ущільнювальних матеріалів.

Області застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Харчова промисловість
• Хімічна промисловість
• Нафтогазова галузь
• Енергетика
• Машинобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Матеріал AISI 304 стійкий до впливу води, пари, харчових продуктів, лужних та кислотних розчинів.
2. Довговічність та надійність: Нержавіюча сталь не схильна до крихкого руйнування і зберігає свої властивості протягом десятиліть.
3. Гігієнічність та екологічна безпека: Поверхня нержавійки не має пор, що запобігає накопиченню бактерій та полегшує очищення.
4. Стійкість до температур: Зберігає міцність як за низьких, так і за високих температур.
5. Міцність при високому тиску: Забезпечує надійну роботу в системах із тиском до Class 150.
6. Естетичний зовнішній вигляд: Фітинги не вимагають фарбування та зберігають привабливий вигляд протягом усього терміну служби.
7. Добра зварюваність та оброблюваність: Хоча цей виріб литий, марка сталі AISI 304 загалом добре піддається обробці.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості (AISI 201): Значно знижується корозійна стійкість, з'являється ризик іржавіння, особливо у вологому середовищі. Не підходить для відповідальних застосувань.
• Зменшена товщина стінок: Знижується механічна міцність та максимальний робочий тиск. Фітинг стає вразливим до механічних пошкоджень та гідроударів.
• Неточна геометрія різьби: Призводить до труднощів під час монтажу, неможливості досягти герметичного з'єднання та ризику зриву різьби при затягуванні.
• Використання відновлених виробів: Купівля вживаних фітингів несе ризики наявності мікротріщин, втоми металу та залишкових деформацій, що може призвести до раптового руйнування.

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що зовнішня та внутрішня різьби чисті, без задирок та забруднень.
• Використання ущільнювача: Для герметизації різьбового з'єднання BSPP обов'язково використовуйте якісний ущільнювальний матеріал (наприклад, стрічку ФУМ, анаеробний герметик або сантехнічну нитку).
• Правильне затягування: Затягуйте футорку за допомогою гайкового ключа відповідного розміру, прикладаючи помірне зусилля, щоб не пошкодити різьбу.
• Відсутність напружень: Переконайтеся, що труби, що з'єднуються, співвісні і на фітинг не діють згинальні навантаження.

• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304.
• Дотримання параметрів: Не перевищуйте максимальний тиск Class 150 та температурний діапазон, зазначені в характеристиках.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з високим тиском або вібраціями.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода, соляна кислота), де можлива точкова корозія.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище встановлених норм може призвести до руйнування фітинга.
3. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі у вологому середовищі може виникнути гальванічна корозія.
4. Неякісний монтаж: Недостатнє або надмірне затягування є основною причиною витоків або пошкодження різьби.
5. Замерзання робочого середовища: Замерзання води всередині фітинга може призвести до його розтріскування через розширення льоду.
6. Абразивне зношування: Не призначений для транспортування середовищ з великою кількістю твердих абразивних частинок, які можуть пошкодити внутрішню поверхню.
