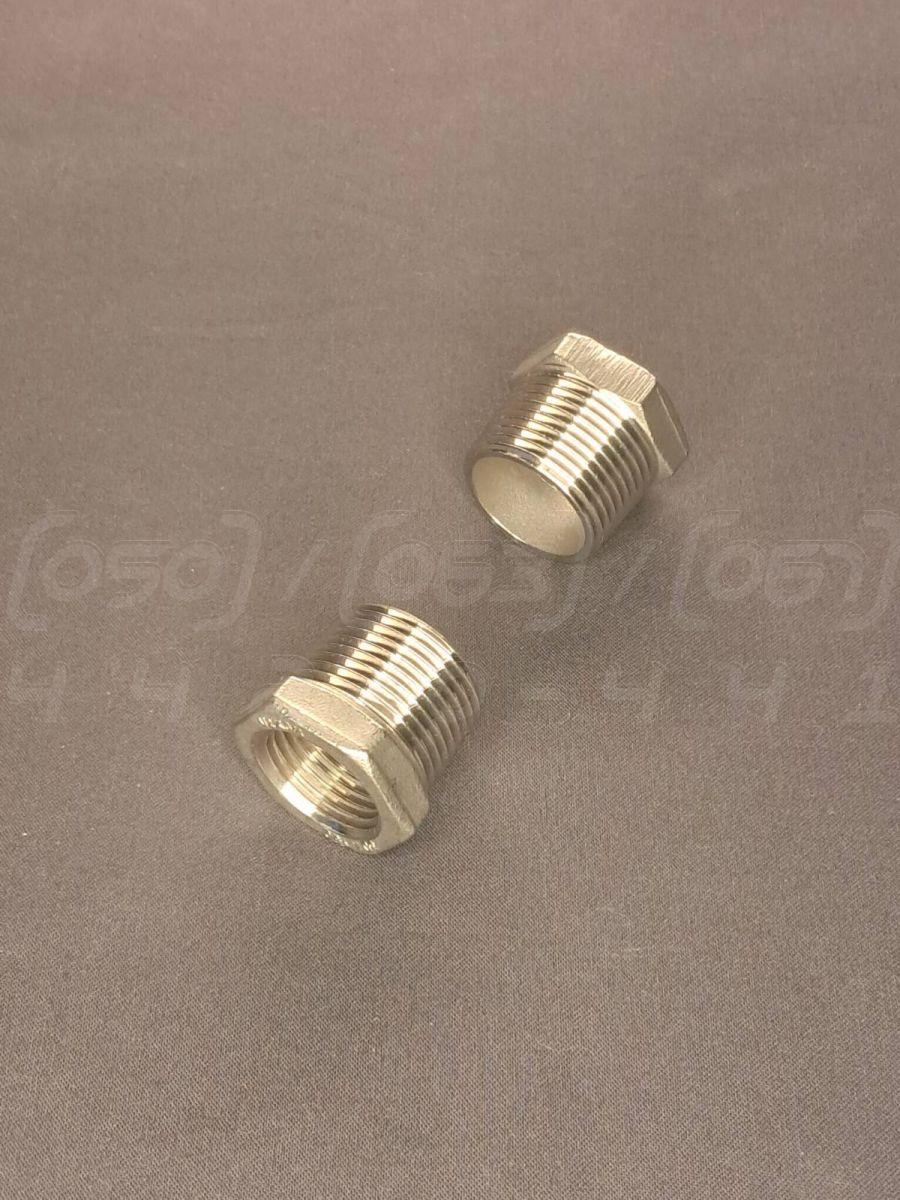

Футорка різьбова нержавіюча DN20x15 (3/4"x1/2"), н/ж сталь AISI 304, BSPP, Class 150, лита, ISO 4144

Футорка нержавіюча Ду 20 (3/4") зовнішня на Ду 15 (1/2") внутрішня різьба BSPP, лита, AISI 304, Class 150 - це литий різьбовий фітинг-перехідник, призначений для герметичного з'єднання елементів трубопроводу з різними діаметрами умовного проходу. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN): Перехід із зовнішньої різьби DN20 (Ду20) або 3/4" дюйма на внутрішню різьбу DN15 (Ду15) або 1/2" дюйма.
2. Номінальний тиск (PN): Class 150 (приблизно 20 бар або 2.0 МПа), згідно з американським стандартом для литих фітингів.
3. Матеріал корпусу: Лита нержавіюча сталь AISI 304 (аналог CF8, 08Х18Н10, 1.4301).
4. Тип з'єднання: Різьбове. Зовнішня (чоловіча) та внутрішня (жіноча) циліндрична трубна різьба BSPP (G).
5. Робоча температура: Діапазон від -60°C до +220°C, залежно від використовуваного ущільнювача та робочого тиску.
6. Стандарти виготовлення: Відповідає ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Перехідник різьбовий: Технічно коректна назва, що точно описує функцію деталі – перехід з одного розміру різьби на інший.
• Редукція нержавіюча: Загальний технічний термін для фітингів, що зменшують діаметр трубопроводу.
• Перехідна втулка: Технічна назва, що підкреслює конструкцію у вигляді втулки для з'єднання різних діаметрів.
• Футорка-перехідник: Уточнена назва, що часто використовується в каталогах для більш точної ідентифікації.
• Бочонок-перехідник: Професійний сленг, який за аналогією з фітингом "бочонок" вказує на перехідну функцію.

Переваги футорки

1. Компактність: Забезпечує перехід між діаметрами з мінімальними габаритами, що є критичним в обмеженому просторі.
2. Надійність та герметичність: Монолітна лита конструкція без зварних швів забезпечує високу міцність та мінімізує ризик протікання.
3. Простота монтажу: Для встановлення потрібен лише стандартний гайковий ключ та ущільнювальний матеріал (наприклад, ФУМ-стрічка або анаеробний герметик).
4. Універсальність: Стандартна різьба BSPP забезпечує сумісність із широким спектром трубопровідної арматури та фітингів.
5. Довговічність: Відсутність рухомих частин та висока міцність матеріалу AISI 304 гарантують тривалий термін служби.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Хімічна промисловість
• Харчова промисловість
• Енергетика
• Машинобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, кислотних та лужних розчинів.
2. Довговічність та надійність: Матеріал не схильний до крихкого руйнування і зберігає свої властивості протягом десятиліть.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь не виділяє шкідливих речовин та схвалена для використання у харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає міцність як за низьких, так і за високих температур.
5. Міцність при високому тиску: Лита конструкція здатна витримувати значні навантаження.
6. Естетичний зовнішній вигляд: Вироби не вимагають фарбування та зберігають привабливий вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Хоча даний виріб литий, марка сталі AISI 304 загалом добре піддається обробці.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Замість AISI 304 використовується дешевша сталь зі зниженим вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, скорочення терміну служби.
• Зменшення товщини стінок: Виробництво фітинга з тоншими стінками для економії матеріалу. Наслідки: Зниження механічної міцності, зменшення допустимого робочого тиску, ризик деформації чи руйнування під час монтажу та експлуатації.
• Низька якість лиття: Економія на процесі лиття може призвести до появи внутрішньої пористості. Наслідки: Зниження міцності, ризик утворення мікротріщин та протікання під тиском.
• Порушення геометрії різьби: Неточне виготовлення різьби для прискорення виробництва. Наслідки: Неможливість створення герметичного з'єднання, зрив різьби при затягуванні.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед монтажем переконайтеся, що різьби на трубі та фітингах чисті та не мають пошкоджень.
• Ущільнення різьбових з'єднань: Для циліндричної різьби BSPP обов'язково використовуйте ущільнювальні матеріали, такі як ФУМ-стрічка, сантехнічна нитка або анаеробний герметик, для забезпечення герметичності.
• Затягування: Здійснюйте затягування за допомогою ключа відповідного розміру, докладаючи помірне зусилля, щоб не пошкодити різьбу та не деформувати фітинг.
• Відсутність напружень: Фітинг не повинен зазнавати згинальних або розтягувальних навантажень від трубопроводу.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.

• Відповідність параметрів: Не перевищуйте максимально допустимі значення температури та тиску для Class 150.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з високим тиском або вібраціями.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для середовищ з високим вмістом хлоридів (наприклад, морська вода) та деяких концентрованих кислот.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі, що вищі за встановлені норми, може призвести до руйнування фітинга.
3. Абразивне зношування: При транспортуванні середовищ з великою кількістю твердих частинок можливе поступове стирання внутрішніх стінок.
4. Заїдання різьби (холодне зварювання): При монтажі без мастила або ущільнювача можливе "прикипання" різьб з нержавіючої сталі, що ускладнить демонтаж.
5. Неякісний монтаж: Надмірне зусилля при затягуванні може призвести до появи тріщин у корпусі фітинга.
6. Замерзання робочого середовища: Кристалізація рідини (наприклад, води) всередині фітинга може спричинити його руйнування через розширення.
