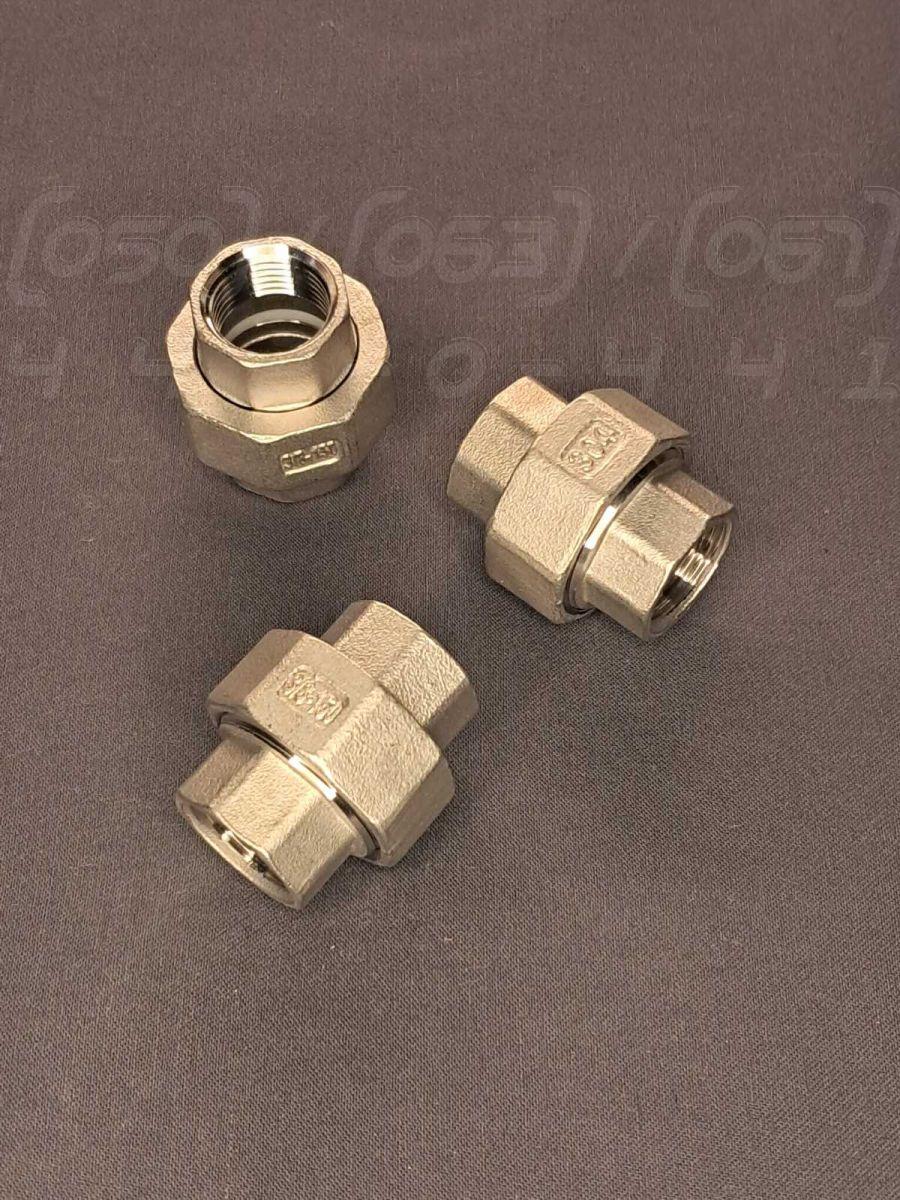

Американка нержавіюча внутрішня внутрішня Ду10 (3/8") (з'єднання роз'ємне з накидною гайкою)

1. Призначення:

американка нержавіюча внутрішня внутрішня Ду10 (3/8") (з'єднання роз'ємне з накидною гайкою) призначена для з'єднання труб з різьбою однакових діаметрів у трубопроводах систем водопостачання, опалення, газопостачання та інших. Вона забезпечує герметичне та надійне з'єднання, яке можна легко розібрати та зібрати без використання зварювання.

2. Опис:

• Матеріал: нержавіюча сталь AISI 304, AISI 316, AISI 304L, AISI 316L (в залежності від марки сталі).
• Тип з'єднання: роз'ємне з накидною гайкою.
• Діаметр умовного проходу: Ду10 (3/8").
• Внутрішня різьба: G3/8".
• Внутрішня різьба: G3/8".
• Робочий тиск: до 16 бар (PN16).
• Робоча температура: від -50°C до +180°C.

3. Переваги:

• Міцність і стійкість до корозії: нержавіюча сталь забезпечує високу міцність, стійкість до корозії, впливу агресивних середовищ і високих температур.
• Герметичність з'єднання: забезпечується ущільнювальним кільцем, виготовленим з фторопласту, або точно підігнаними поверхнями, якщо ущільнювальне кільце не передбачено.
• Простота монтажу та демонтажу: не потребує спеціальних інструментів або навичок.
• Багаторазовість: американку можна розбирати та збирати багато разів, що робить її економічним і практичним рішенням.
• Надійність: забезпечує надійне та герметичне з'єднання, яке витримує високі навантаження.

4. Варіанти виконання:

• З прокладкою з фторопласту: ущільнювальне кільце з фторопласту забезпечує герметичність з'єднання та стійкість до високих температур і тиску.
• Конічне ущільнення метал по металу: не потребує використання прокладок, забезпечує більш надійне та герметичне з'єднання, але потребує більш точної збірки.

5. Конструкція:

Американка складається з трьох основних частин:

• Муфта: має з одного боку внутрішню різьбу для з'єднання з трубою, а з іншого - зовнішню різьбу для з'єднання з накидною гайкою.
• Муфта: має з одного боку внутрішню різьбу для з'єднання з трубою, а з іншого - плоску поверхню для фіксації ущільнюючого кільця або конічну поверхню, якщо ущільнююче кільце не передбачено
• Накидна гайка: забезпечує герметизацію з'єднання за рахунок ущільнюючого кільця.

6. Монтаж:

1. Накрутити внутрішню різьбу муфти на трубу з зовнішньою різьбою.
2. Накрутити накидну гайку на ниппель вручну до упору.
3. Використовуючи ключ, підтягнути накидну гайку на 1-2 обороти.

7. Демонтаж:

1. Використовуючи ключ, ослабити накидну гайку на 1-2 обороти.
2. Зняти накидну гайку.
3. Відкрутити муфту від труби.

8. Важливі моменти:

• При монтажі та демонтажі необхідно використовувати ключі відповідного розміру, щоб не пошкодити різьбу.
• Необхідно дотримуватися правил техніки безпеки при роботі з трубопроводами.
• Перед використанням американки необхідно перевірити цілісність ущільнювального кільця.

9. Додаткова інформація:

Синоніми: муфта американка, згін-американка, з'єднання роз'ємне, з'єднання з накидною гайкою.

Маркування: на корпусі американки повинна бути нанесена маркування, яке включає в себе:

• Товарний знак виробника
• Матеріал (марка сталі)
• Діаметр умовного проходу
• Тип різьби
• Робочий тиск
• Стандарти
