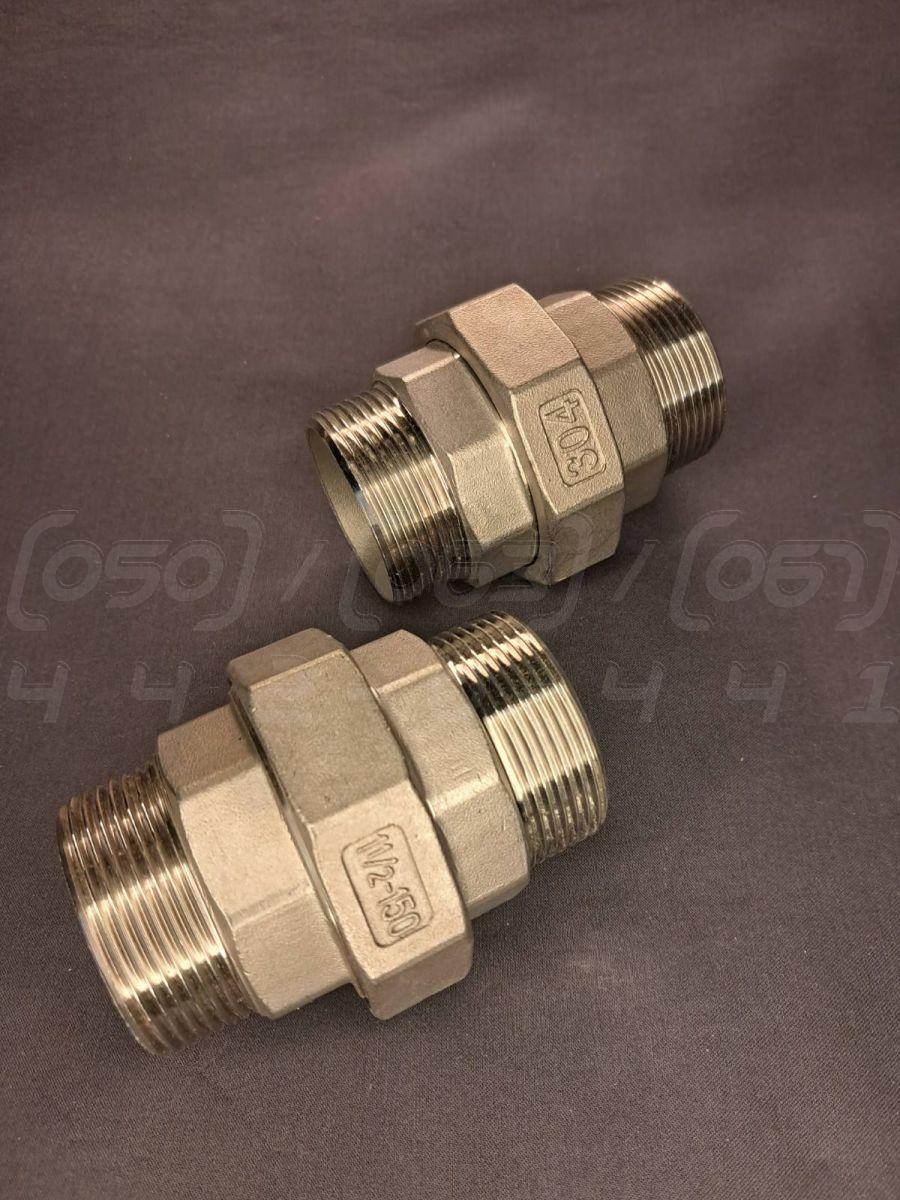

Американка нержавіюча зовнішня зовнішня Ду40 (1"1/2) (з'єднання роз'ємне з накидною гайкою), з прокладкою PTFE, Class 150, BSP

Американка зовнішня-зовнішня нержавіюча Ду40 (1"1/2) з прокладкою PTFE зі сталі AISI304 - це різьбовий роз'ємний фітинг, що складається з трьох частин, який призначений для швидкого та багаторазового з'єднання двох нерухомих ділянок трубопроводу з внутрішньою різьбою. Виготовляється з нержавіючої сталі марки AISI304 для забезпечення високої корозійної стійкості.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN40 або Ду40, що відповідає 1 1/2 дюйма.
2. Номінальний тиск: Class 150 за стандартом ANSI, що приблизно відповідає PN20 (2,0 МПа).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8), що має відмінну стійкість до загальних корозійних середовищ.
4. Матеріал ущільнення: Фторопласт (PTFE), що забезпечує чудову хімічну стійкість та герметичність у широкому діапазоні температур.
5. Тип з'єднання: Різьбове, роз'ємне, з накидною гайкою.
6. Тип різьби: Зовнішня-Зовнішня (ЗЗ / M-M), стандарт BSPP (трубна циліндрична).
7. Робоча температура: Від -20°C до +180°C, обмежена термостійкістю ущільнювальної прокладки з PTFE.

Синоніми та альтернативні назви

• Згін-американка ЗЗ: Професійний сленг, що вказує на тип різьби (Зовнішня-Зовнішня) та функцію, схожу зі згоном.
• З'єднання роз'ємне "тато-тато": Сленгова назва, де "тато" позначає зовнішню (штуцерну) різьбу. Використовується для простоти у спілкуванні між монтажниками.
• Муфта роз'ємна штуцер-штуцер: Більш технічно грамотний сленговий варіант, де "штуцер" також означає зовнішню різьбу.
• Американка з двома зовнішніми різьбами: Повний та точний технічний опис конструкції фітинга.
• Фітинг-американка М-М: Скорочення від "Male-Male", що використовується в міжнародній практиці та каталогах.
• Нержавіючий згін розбірний Ду40: Назва, що підкреслює розбірну конструкцію та матеріал.

Переваги американки з ущільненням PTFE

1. Швидкий монтаж та демонтаж: Конструкція з накидною гайкою дозволяє з'єднувати та роз'єднувати труби без їх обертання, що є критично важливим в обмежених умовах та при обслуговуванні.
2. Багаторазове використання: Фітинг можна багаторазово розбирати та збирати для обслуговування або модифікації системи без втрати герметичності (за умови цілісності прокладки PTFE).
3. Надійна герметичність: Фторопластова прокладка ефективно компенсує дрібні нерівності поверхонь ущільнювачів і забезпечує щільне з'єднання при меншому зусиллі затягування в порівнянні з конусними ущільненнями.
4. Висока хімічна стійкість: Матеріали AISI304 та PTFE стійкі до більшості кислот, лугів, розчинників, води та харчових продуктів.
5. Універсальність: Ідеально підходить для підключення обладнання, насосів, ємностей та інших елементів системи, що мають внутрішні різьбові порти.

Порівняння ущільнень: PTFE (фторопласт) проти конуса "метал-по-металу"

• Американка з прокладкою PTFE (дана модель):
  • Переваги: Забезпечує чудову герметичність навіть при невеликих дефектах поверхонь або незначній неспіввісності. Вимагає меншого моменту затягування, що знижує ризик пошкодження різьби. PTFE має широкий діапазон робочих температур і виняткову хімічну інертність.
  • Недоліки: Прокладка є витратним матеріалом і з часом може потребувати заміни, особливо при частих температурних коливаннях або високому тиску.
• Американка з конусним ущільненням "метал-по-металу":
  • Переваги: Відсутність неметалевих ущільнень дозволяє використовувати фітинг при дуже високих температурах та тисках. Довговічність ущільнення практично не обмежена.
  • Недоліки: Вимагає ідеального стану ущільнюючих конусних поверхонь – будь-яка подряпина або частинка бруду може призвести до протікання. Необхідний значно більший момент затягування та точна співвісність труб.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Замість AISI 304 застосовують дешевшу сталь з меншим вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, непридатність для харчової та хімічної промисловості.
• Зменшення товщини стінок: Виробництво фітинга з тоншими стінками корпусу та накидної гайки. Наслідки: Зниження механічної міцності, ризик деформації або руйнування при затягуванні та під тиском, особливо на великих діаметрах як Ду40.
• Заміна прокладки PTFE на гуму (EPDM/NBR): Використання дешевших еластомерів. Наслідки: Різке звуження діапазону робочих температур та хімічної сумісності, швидше старіння та руйнування ущільнення.

Монтаж та експлуатація

Рекомендації з монтажу:

1. Підготовка: Переконайтеся, що різьби на з'єднувальних елементах і на самій американці чисті, без пошкоджень та задирок.
2. Збирання: Вручну накрутіть штуцерні частини американки у відповідні порти трубопроводу, попередньо ущільнивши різьбу (ФУМ-стрічкою, анаеробним герметиком).
3. Затягування: З'єднайте обидві частини та затягніть накидну гайку. Застосовуйте помірне зусилля, достатнє для стиснення прокладки PTFE, але без її видавлювання.
4. Відсутність напружень: Трубопровід має бути змонтований без перекосів та напружень, які можуть передаватися на фітинг.

Рекомендації з експлуатації:

• Відповідність параметрів: Не перевищуйте максимальні значення тиску (Class 150 / PN20) та температури (180°C).
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI304 та ущільненням PTFE.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібрацією або температурними коливаннями.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI304 не рекомендується для середовищ з високим вмістом хлоридів (наприклад, морська вода), де потрібна сталь AISI316.
2. Перевищення робочих параметрів: Експлуатація при тиску вище Class 150 або температурі вище 180°C може призвести до руйнування прокладки та втрати герметичності.
3. Абразивне зношування: У середовищах з абразивними частинками (пісок, окалина) можливе пошкодження ущільнювальної прокладки PTFE.
4. Замерзання робочого середовища: Кристалізація рідини (наприклад, води) всередині фітинга може призвести до його руйнування через розширення.

Області застосування

• Системи гарячого та холодного водопостачання та опалення.
• Харчова промисловість (молокопроводи, лінії розливу напоїв, пивоварні).
• Фармацевтична та хімічна промисловість.
• Трубопроводи для стисненого повітря, інертних газів та пари низького тиску.
• Обв'язка насосного та ємнісного обладнання, колекторів, фільтрів.

Переваги нержавіючої сталі

1. Корозійна стійкість: Головна перевага, що забезпечує тривалий термін служби в агресивних середовищах.
2. Гігієнічність: Гладка поверхня без пор перешкоджає розмноженню бактерій, що є критичним для харчової та фармацевтичної галузей.
3. Міцність і довговічність: Високі механічні властивості гарантують надійність при тиску та перепадах температур.
4. Естетичний зовнішній вигляд: Зберігає привабливий вигляд протягом усього терміну експлуатації та не потребує фарбування.
5. Екологічність: Нержавіюча сталь на 100% підлягає вторинній переробці.
