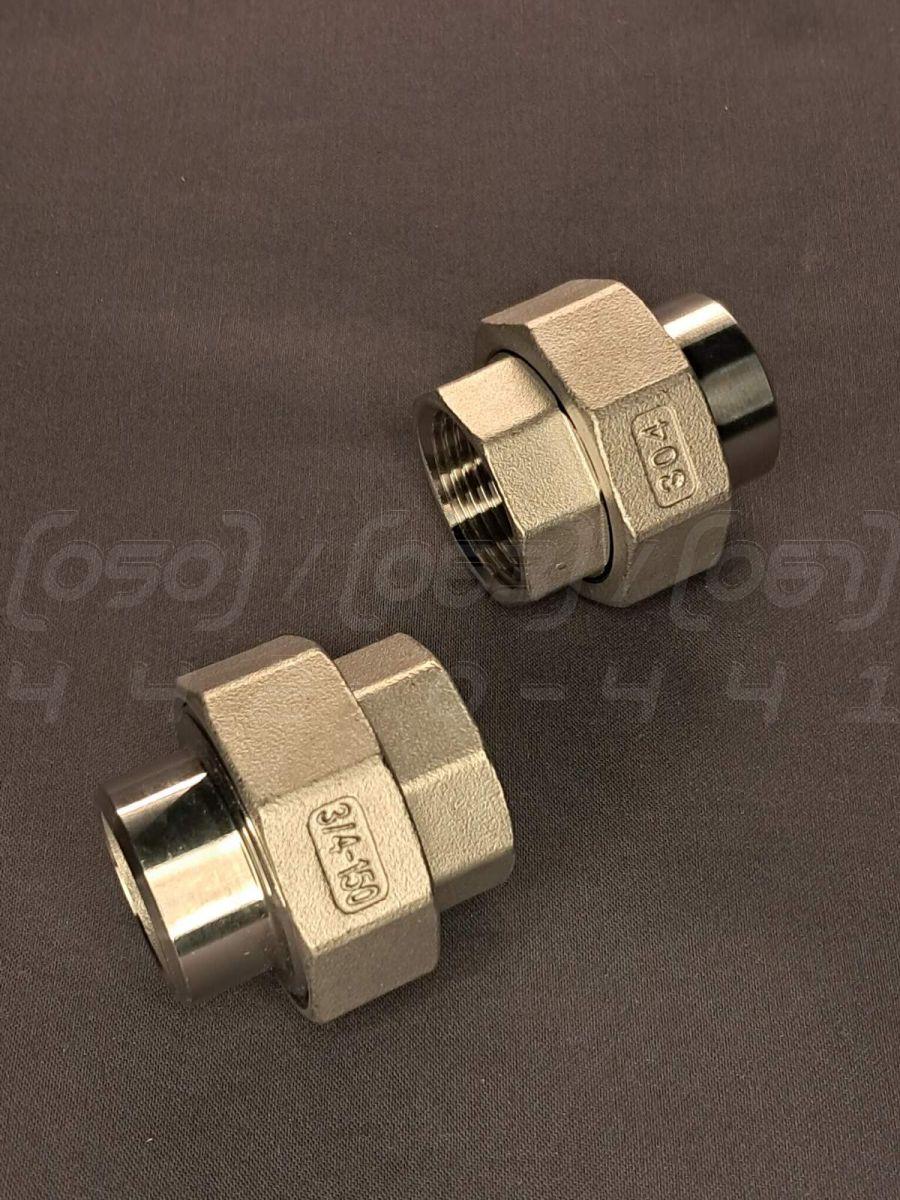

Американка нержавіюча внутрішнє зварювання Ду20 (3/4") (з'єднання роз'ємне з накидною гайкою)

1. Призначення:

Американка з нержавіючої сталі з внтурішньою різьбою та під зварювання, діаметром Ду20 (3/4") (роз'ємне з'єднання з накидною гайкою) являє собою комбіноване з'єднання і призначена для приварювання до труби з одного боку та з'єднання за допомогою різьби з іншого в трубопроводах систем водопостачання, опалення, газопостачання та інших. Вона забезпечує герметичне та надійне з'єднання, яке можна легко розібрати і зібрати без використання зварювання.

2. Опис:

• Матеріал: нержавіюча сталь AISI 304, AISI 316, AISI 304L, AISI 316L (залежно від марки сталі).
• Тип з'єднання: роз'ємне з накидною гайкою.
• Діаметр умовного проходу: Ду20 (3/4").
• Патрубок під зварювання встик до труби.
• Внутрішня різьба: G3/4".
• Робочий тиск: До 16 бар (PN16).
• Робоча температура: Від -50°C до +180°C.

3. Переваги:

• Міцність і корозійна стійкість: нержавіюча сталь забезпечує високу міцність, стійкість до корозії, впливу агресивних середовищ і високих температур.
• Герметичність з'єднання: забезпечується ущільнювальним кільцем, виготовленим з фторопласту або точно підігнаними поверхнями у випадку, коли ущільнювальне кільце не передбачено.
• Багаторазовість: американку можна розбирати і збирати багаторазово, що робить її економічним і практичним рішенням.
• Надійність: забезпечує надійне і герметичне з'єднання, яке витримує високі навантаження.

4. Варіанти виконання:

• З прокладкою з фторопласту: ущільнювальне кільце з фторопласту забезпечує герметичність з'єднання і стійкість до високих температур і тиску.
• Конічне ущільнення метал по металу: не вимагає використання прокладок, забезпечує більш надійне і герметичне з'єднання, але вимагає більш точної збірки.

5. Конструкція:

Американка складається з трьох основних частин:

• Патрубок під зварювання: призначений для з'єднання з трубою шляхом зварювання встик, а з іншого боку має зовнішнє різьблення для з'єднання з накидною гайкою
• Муфта: має з одного боку внутрішню різьбу для з'єднання з трубою, а з іншого - плоску поверхню для фіксації ущільнювального кільця або конічну поверхню якщо ущільнювальне кільце не передбачено
• ​​​​​Накидна гайка: забезпечує герметизацію з'єднання за рахунок ущільнювального кільця

6. Монтаж:

1. Внутрішню різьбу муфти накрутити на трубу із зовнішньою різьбою.
2. Накрутити накидну гайку на муфту вручну до упору.
3. Використовуючи ключ, підтягнути накидну гайку на 1-2 оберти.

7. Демонтаж:

1. Використовуючи ключ, послабити накидну гайку на 1-2 оберти.
2. Зняти накидну гайку.
3. Відкрутити муфту від труби.

8. Важливі моменти:

• При монтажі і демонтажі необхідно використовувати ключі відповідного розміру, щоб не пошкодити різьблення.
• Необхідно дотримуватися правил техніки безпеки при роботі з трубопроводами.
• Перед використанням американки необхідно перевірити цілісність ущільнювального кільця.

9. Додаткова інформація:

• Синоніми: муфта американка, сгон-американка, з'єднання роз'ємне, з'єднання з накидною гайкою.
• Маркування: на корпусі американки повинна бути нанесена маркировка, що включає в себе:
  • Товарний знак виробника
  • Матеріал (марка сталі)
  • Діаметр умовного проходу
  • Тип різьби
  • Робочий тиск
  • Стандарти
