Бочонок різьбовий нержавіючий DN6 (1/8"), н/ж сталь AISI304, Class 150, різьба BSPP, DIN 2982

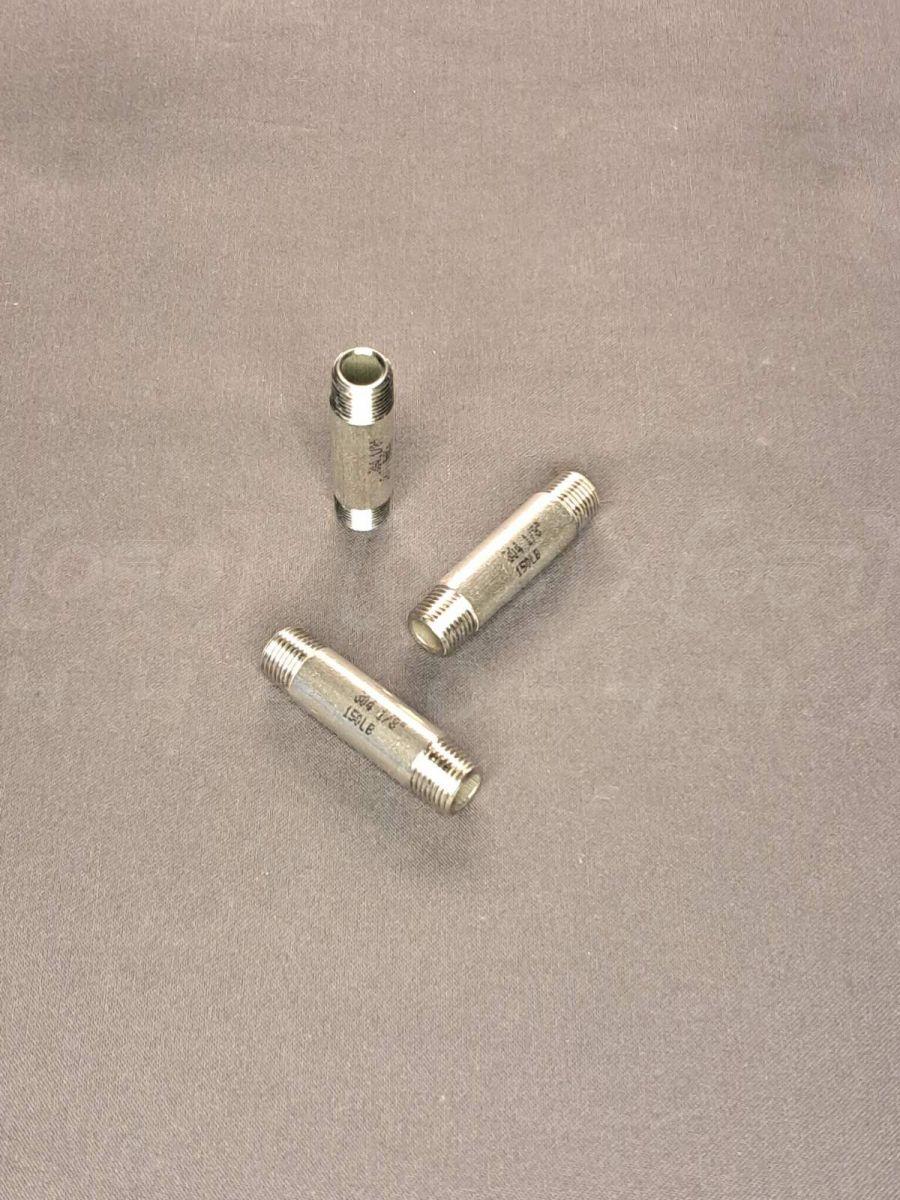

Бочонок різьбовий нержавіючий DN6 (1/8") зі сталі AISI 304 - це тип різьбового фітинга, що є відрізком труби із зовнішньою циліндричною різьбою BSPP на обох кінцях. Він призначений для прямого та надійного з'єднання двох елементів трубопроводу, що мають внутрішню різьбу. Виготовляється з харчової нержавіючої сталі марки AISI 304, що забезпечує високу корозійну стійкість та гігієнічність.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN6 (відповідає Ду6 або 1/8" дюйма).
2. Номінальний тиск (PN): Class 150 (приблизно 20 бар, залежно від температури).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог 08Х18Н10).
4. Тип приєднання: Різьбове, зовнішня-зовнішня (ЗЗ/НР).
5. Стандарт різьби: BSPP (British Standard Pipe Parallel) - трубна циліндрична різьба.
6. Стандарт довжини: Виготовлений згідно з DIN 2982 / ISO 4144.
7. Робоча температура: Від -20°C до +220°C (залежить від ущільнювача та тиску).
8. Спосіб виготовлення: Виробляється з нержавіючої труби.

Синоніми та альтернативні назви

• Ніпель-бочонок: Технічно коректна назва, що часто використовується в каталогах.
• Бочата нержавіюча: Розмовний, широко поширений варіант назви.
• Ніпель двосторонній: Технічний термін, що точно описує конструкцію з двома зовнішніми різьбами.
• Згін короткий: Професійний сленг. Хоча "згін" технічно має різьбу різної довжини, короткі згони часто називають бочонками.
• З'єднувач ЗЗ: Позначення за типом різьби (Зовнішня-Зовнішня).

Переваги бочонка різьбового

1. Простота та надійність: Забезпечує міцне та герметичне з'єднання двох нерухомих частин трубопроводу.
2. Компактні розміри: Ідеально підходить для використання в обмеженому просторі, де важлива мінімальна довжина з'єднувального вузла.
3. Універсальність: Стандартна трубна різьба BSPP сумісна з більшістю видів запірної арматури та фітингів.
4. Висока міцність: Виготовлення з труби забезпечує добру механічну міцність та стійкість до тиску.
5. Легкість монтажу та демонтажу: З'єднання легко збирається та розбирається за допомогою стандартного гайкового ключа, що спрощує обслуговування та ремонт системи.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Замість AISI 304 застосовують дешевшу сталь з меншим вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, непридатність для харчових та агресивних середовищ.
• Зменшена товщина стінки: Виготовлення з тоншої труби, що не відповідає стандартам (наприклад, не SCH 10/40). Наслідки: Зниження максимального робочого тиску, зменшення механічної міцності, ризик деформації під час монтажу.
• Довжина коротша за стандарт DIN 2982: Виробництво бочонка з меншою загальною довжиною. Наслідки: Зменшується довжина різьбової частини, що призводить до меншої кількості витків у зачепленні. Це послаблює з'єднання, підвищує ризик зриву різьби та витоків.
• Низька якість нарізання різьби: Недотримання допусків та чистоти обробки поверхні різьби. Наслідки: Підвищений ризик "закушування" та задирання різьби під час монтажу, що характерно для нержавіючих сталей, а також неможливість забезпечити герметичність з'єднання.

Монтаж та експлуатація

1. Підготовка: Перед монтажем переконайтеся, що різьби на бочонку та відповідному фітингу чисті, без задирок та пошкоджень.
2. Ущільнення: Для герметизації різьбових з'єднань BSPP використовуйте відповідні ущільнювальні матеріали, такі як ФУМ-стрічка (PTFE), анаеробний герметик або сантехнічна нитка.
3. Затягування: Затягуйте з'єднання за допомогою гайкового ключа відповідного розміру, прикладаючи помірне зусилля. Уникайте надмірного затягування, оскільки це може призвести до пошкодження різьби або "задиру".
4. Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні, і монтаж фітинга не створює механічних напружень у трубопроводі.
5. Промивання системи: Після завершення монтажу всієї системи рекомендується промити її для видалення можливого сміття.

• Відповідність параметрів: Не перевищуйте максимальні значення тиску та температури, встановлені для даного фітинга.
• Сумісність середовища: Переконайтеся, що сталь AISI 304 стійка до робочого середовища в трубопроводі.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Задирання різьби (холодне зварювання): Нержавіючі сталі схильні до "закушування" різьби при монтажі без змащення або при надмірному зусиллі. Це може зробити демонтаж неможливим без пошкодження фітинга.
2. Корозія в агресивних середовищах: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода) та деяких кислот.
3. Вібраційні навантаження: У системах з високим рівнем вібрації різьбові з'єднання з часом можуть ослабнути, що вимагатиме періодичної підтяжки.
4. Неправильний ущільнювач: Використання невідповідного ущільнювального матеріалу може призвести до витоків, особливо при високих температурах.

Галузі застосування

• Системи водопостачання та опалення: У житлових, комерційних та промислових будівлях.
• Харчова промисловість: Для монтажу трубопроводів, що транспортують воду, напої, мийні розчини.
• Хімічна та фармацевтична промисловість: Для ліній з помірно агресивними середовищами, сумісними зі сталлю AISI 304.
• Пневматичні системи: Для з'єднання елементів у мережах подачі стисненого повітря.
• Сільське господарство: В системах поливу та подачі рідких добрив.

Переваги нержавіючої сталі

1. Корозійна стійкість: Головна перевага, що забезпечує тривалий термін служби в контакті з водою та іншими середовищами.
2. Гігієнічність: Поверхня нержавіючої сталі є гладкою, не має пор, що запобігає скупченню бактерій та полегшує очищення.
3. Міцність та довговічність: Матеріал має високу механічну міцність та стійкість до зносу.
4. Стійкість до температур: Зберігає свої властивості в широкому діапазоні температур.
5. Естетичний зовнішній вигляд: Фітинги з нержавіючої сталі не потребують фарбування та зберігають привабливий вигляд протягом усього терміну служби.
