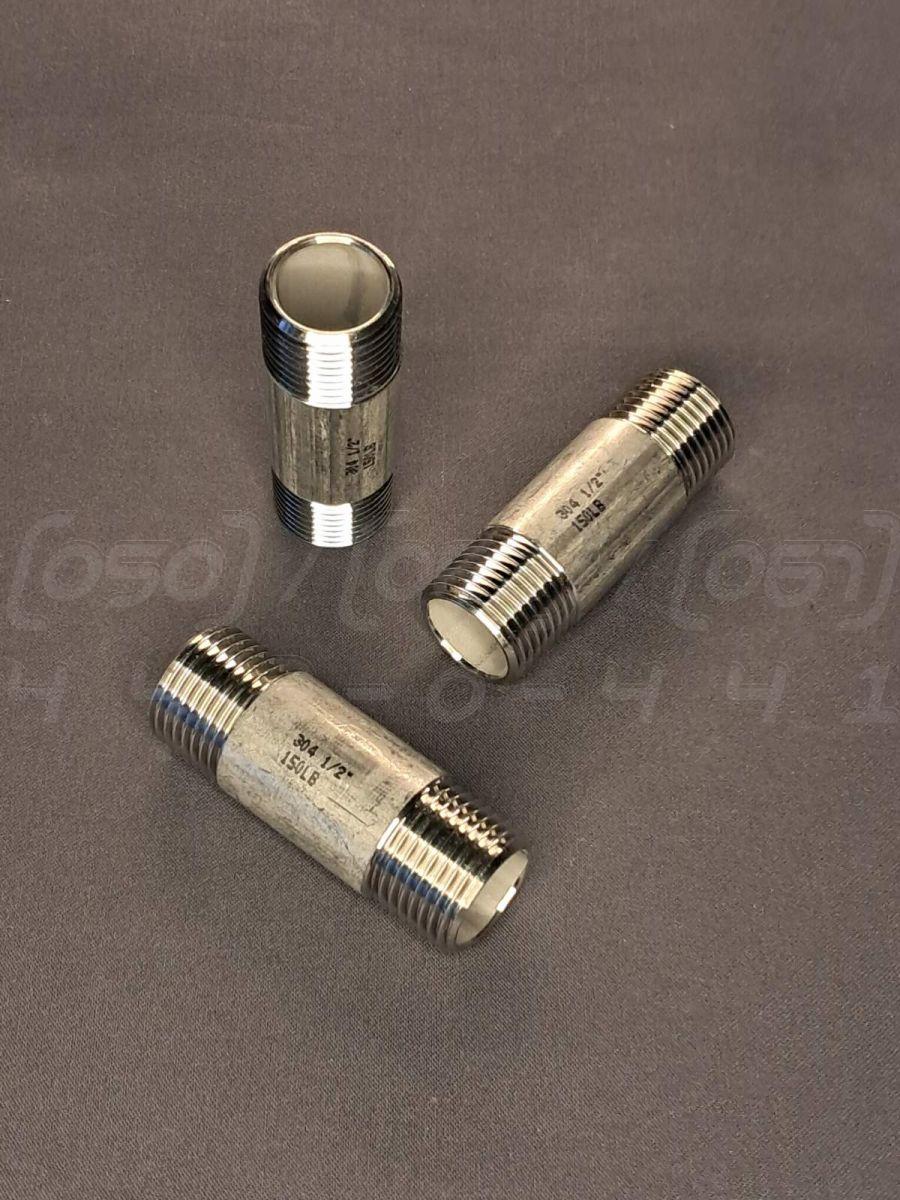

Бочонок різьбовий нержавіючий Ду15 (1/2"), н/ж сталь AISI 304, Class 150, з труби, різьба BSPP DIN 2982

Бочонок різьбовий нержавіючий Ду15 (1/2") зі сталі AISI 304 - це з'єднувальний фітинг циліндричної форми із зовнішньою різьбою на обох кінцях, призначений для прямого з'єднання елементів трубопроводу. Виготовляється з нержавіючої сталі марки AISI 304 (08Х18Н10), що забезпечує високу корозійну стійкість та гігієнічність.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Ду 15 (або DN15), що відповідає 1/2 дюйма.
2. Номінальний тиск (PN): Class 150, що еквівалентно тиску до 20 бар (PN20).
3. Матеріал корпусу: Харчова нержавіюча сталь AISI 304 (аналог 08Х18Н10, 1.4301).
4. Тип з'єднання: Різьбове, зовнішня-зовнішня (ЗЗ).
5. Стандарт різьби: BSPP (трубна циліндрична різьба), відповідає ГОСТ 6357-81.
6. Робоча температура: Діапазон від -20°C до +220°C, залежно від використовуваного ущільнювального матеріалу.
7. Стандарт виготовлення: Довжина та основні розміри відповідають DIN 2982 та ISO 4144.
8. Метод виготовлення: Виробляється з електрозварної нержавіючої труби, що забезпечує рівномірну товщину стінки та високу міцність.

Синоніми та альтернативні назви

• Ніпель різьбовий - технічно коректний синонім, що часто використовується в технічній документації для позначення фітингів із зовнішньою різьбою.
• Бочата - розмовна, сленгова назва, що часто використовується монтажниками у множині для позначення партії бочонків.
• Згін - професійний сленг, хоча технічно згін відрізняється від бочонка різною довжиною різьби з двох сторін, на практиці ці назви часто є взаємозамінними для коротких з'єднувачів.
• Різьба зовнішня 1/2 - пошуковий запит, що описує ключову характеристику фітинга, використовується для уточнення типу з'єднання.
• Трубний бочонок - вказує на те, що виріб виготовлено з відрізка труби, а не методом лиття.

Переваги бочонка з нержавіючої сталі

1. Висока міцність: Виготовлення з нержавіючої труби забезпечує підвищену механічну міцність порівняно з литими аналогами.
2. Простота та швидкість монтажу: Стандартна трубна різьба BSPP дозволяє швидко та легко з'єднувати елементи трубопроводу без використання зварювання.
3. Універсальність: Сумісний з більшістю видів різьбової запірної арматури та фітингів, що робить його універсальним рішенням для багатьох систем.
4. Надійність з'єднання: При правильному монтажі з використанням ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик) забезпечує герметичне та довговічне з'єднання.
5. Компактність: Невеликі габарити дозволяють використовувати його в умовах обмеженого простору.

Варіанти здешевлення та їх наслідки

• Зменшена довжина: Використання бочонка, коротшого за стандарт DIN 2982. Наслідки: Зменшується площа для захоплення ключем, що ускладнює монтаж і може призвести до пошкодження різьби. Також можливе неповне згвинчування з відповідним фітингом, що знижує надійність з'єднання.
• Використання сталі AISI 201: Заміна AISI 304 на дешевший аналог з меншим вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, особливо у вологих середовищах. Поява іржі, зменшення терміну служби.
• Виготовлення з тонкостінної труби: Застосування труби з товщиною стінки, меншою за необхідну. Наслідки: Зниження механічної міцності, високий ризик деформації або руйнування фітинга під час затягування.
• Неякісне нарізання різьби: Наявність задирок, неповних або "рваних" витків. Наслідки: Складнощі при монтажі, ризик "закушування" різьби та неможливість забезпечити герметичність з'єднання.

Монтаж та експлуатація

1. Підготовка: Перед монтажем переконайтеся, що різьби чисті, без бруду та пошкоджень.
2. Ущільнення: Для герметизації з'єднання використовуйте відповідний ущільнювальний матеріал: ФУМ-стрічку, сантехнічну нитку або анаеробний герметик, сумісний з нержавіючою сталлю.
3. Затягування: Затягуйте з'єднання за допомогою двох ключів (один для утримання відповідної частини), прикладаючи помірне зусилля, щоб уникнути деформації фітинга та зриву різьби.
4. Відсутність напружень: Трубопроводи мають бути співвісними, щоб уникнути бічних навантажень на фітинг.
5. Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливих забруднень.

• Відповідність параметрів: Не перевищуйте максимально допустимий тиск Class 150 та температурний режим.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304. Уникайте середовищ з високим вмістом хлоридів.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Закушування різьби (галінг): Характерна проблема для нержавіючих сталей. Ризик можна знизити, використовуючи мастило або ущільнювач з добрими ковзними властивостями.
2. Корозія в агресивних середовищах: Сталь AISI 304 не рекомендується для використання в морській воді та середовищах з високим вмістом хлоридів через ризик пітингової корозії.
3. Механічне пошкодження: Надмірне зусилля при затягуванні може пошкодити різьбу або деформувати корпус бочонка.
4. Неправильний вибір ущільнювача: Використання невідповідного ущільнювача може призвести до втрати герметичності при зміні температури або під впливом агресивного середовища.
5. Замерзання робочого середовища: Як і в будь-якій металевій системі, замерзання рідини всередині може призвести до руйнування фітинга.

Галузі застосування

• Системи холодного та гарячого водопостачання
• Системи опалення та теплові пункти
• Харчова промисловість (молокопроводи, пивоварні, лінії розливу)
• Фармацевтична промисловість
• Хімічна промисловість (для транспортування неагресивних та слабкоагресивних середовищ)
• Пневматичні системи та трубопроводи для стисненого повітря
• Сільське господарство та системи поливу

Переваги нержавіючої сталі

1. Корозійна стійкість: Головна перевага, що забезпечує тривалий термін служби в більшості середовищ.
2. Гігієнічність: Гладка поверхня запобігає накопиченню бактерій, що критично важливо для харчової та фармацевтичної галузей.
3. Міцність та довговічність: Високі механічні властивості та стійкість до зносу.
4. Естетичний зовнішній вигляд: Не потребує фарбування та зберігає привабливий вигляд протягом усього терміну експлуатації.
5. Стійкість до перепадів температур: Зберігає свої властивості в широкому діапазоні температур.
