Бочонок різьбовий нержавіючий Ду80 (3"), н/ж сталь AISI 304, Class 150, BSPP, DIN 2982 / ISO 4144

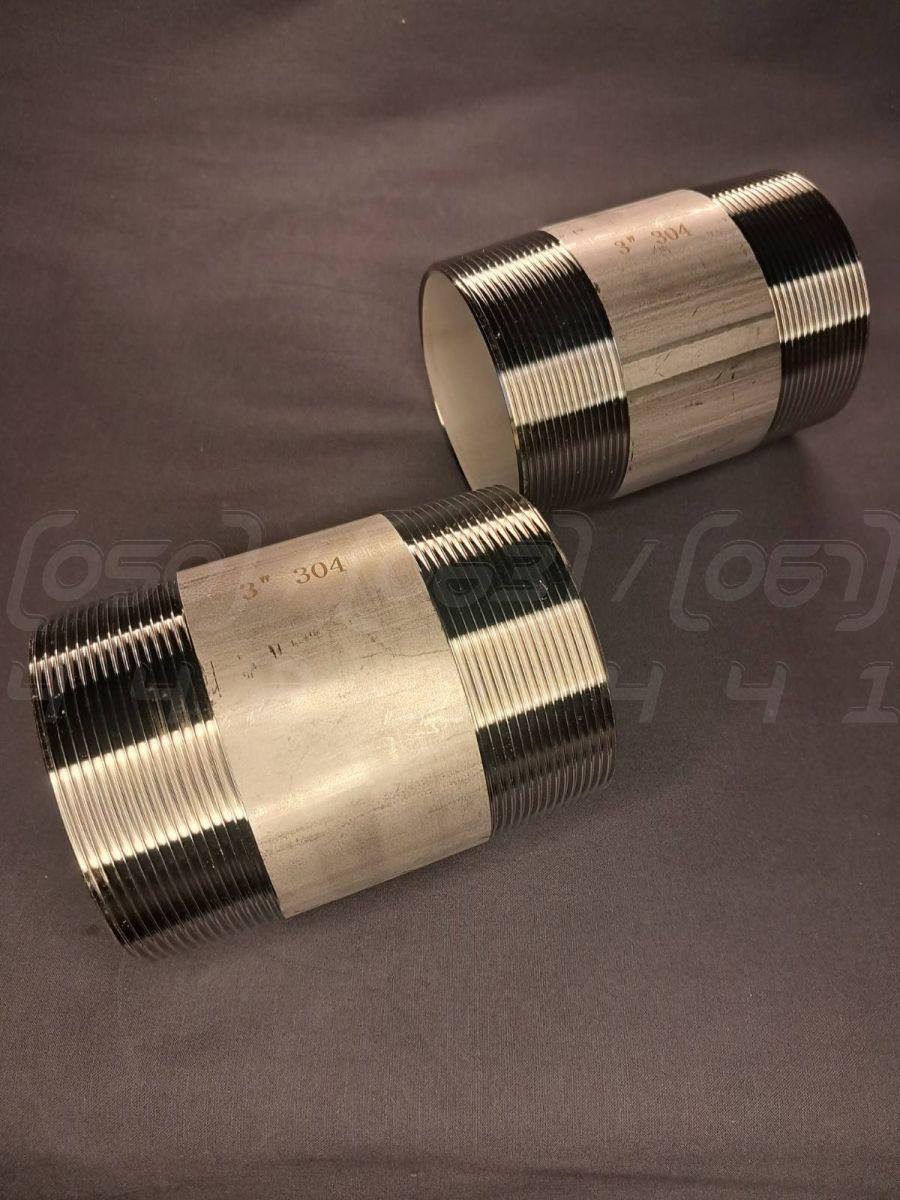

Бочонок різьбовий нержавіючий Ду80 (3") зі сталі AISI 304 - це з'єднувальний фітинг, що є відрізком труби із зовнішньою циліндричною різьбою BSPP на обох кінцях. Призначений для прямого та надійного з'єднання елементів трубопроводу, запірної арматури та обладнання. Виготовляється з харчової нержавіючої сталі марки AISI 304 (08Х18Н10), що забезпечує високу корозійну стійкість та гігієнічність.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN80 або Ду80, що відповідає 3 дюймам.
2. Номінальний тиск (PN): Class 150, що еквівалентно тиску до 16-20 бар (PN16/PN20) залежно від температури.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналоги: 08Х18Н10, 1.4301, CF8).
4. Ущільнення: Герметичність з'єднання досягається за рахунок використання ущільнювальних матеріалів (стрічка ФУМ, анаеробний герметик, сантехнічний льон) на різьбі.
5. Тип з'єднання: Різьбове, зовнішня трубна циліндрична різьба (BSPP, стандарт ISO 228).
6. Робоча температура: Від -20°C до +220°C (обмежується типом ущільнювального матеріалу).
7. Стандарти виготовлення: Довжина та основні розміри відповідають DIN 2982 та ISO 4144.
8. Спосіб виробництва: Виготовляється зі зварної нержавіючої труби, що є поширеним методом для даного типу фітингів.

Синоніми та альтернативні назви

• Ніпель двосторонній: Технічно коректний термін, що часто використовується в документації. Вказує на наявність двох зовнішніх різьб для з'єднання.
• Згін: Професійний сленг. Історично згоном називали фітинг з різною довжиною різьби на кінцях, але сьогодні цей термін часто застосовують і до бочонків з однаковою різьбою.
• Бочата: Сленгова назва, що використовується в розмовній мові серед монтажників, є формою множини від "бочонок".
• Ніпель трубний: Загальна назва для фітингів із зовнішньою різьбою, призначених для з'єднання труб.
• Різьбовий з'єднувач: Описовий термін, який точно характеризує функцію виробу.

Переваги бочонка різьбового

1. Простота конструкції та монтажу: Для встановлення не потрібне спеціальне зварювальне обладнання, достатньо стандартних трубних ключів.
2. Універсальність: Дозволяє з'єднувати труби, а також підключати крани, клапани, фільтри та інше обладнання з внутрішньою різьбою.
3. Висока герметичність: При правильному монтажі з використанням якісних ущільнювачів забезпечує надійне та довговічне з'єднання.
4. Ремонтопридатність: З'єднання можна легко розібрати для проведення технічного обслуговування, ремонту чи модифікації системи.
5. Стандартизація: Різьба BSPP та розміри за DIN/ISO гарантують сумісність з іншими стандартними елементами трубопроводу.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Замість AISI 304 застосовують дешевшу сталь із меншим вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, непридатність для харчових та агресивних середовищ.
• Зменшена товщина стінки: Виготовлення з труби з тоншою стінкою, ніж вимагає стандарт. Наслідки: Зниження механічної міцності, зменшення максимального робочого тиску, ризик деформації під час монтажу.
• Довжина, коротша за стандартну (DIN 2982): Виробництво фітинга вкороченої довжини. Наслідки: Незручність при монтажі (мало місця для захвату ключем), можливе зниження міцності з'єднання, невідповідність проектним розмірам трубопроводу.
• Низька якість нарізання різьби: Неточні розміри, задирки, рвані витки. Наслідки: Складнощі при монтажі, неможливість досягти герметичності, ризик зриву різьби при затягуванні.

Монтаж та експлуатація

1. Підготовка трубопроводу: Переконайтеся, що торці труб рівні, а внутрішня різьба фітингів у відповідь чиста і без пошкоджень.
2. Ущільнення різьбових з'єднань: Нанесіть на зовнішню різьбу бочонка відповідний ущільнювальний матеріал (стрічка ФУМ, анаеробний герметик або лляне пасмо з пастою).
3. Затягування: Затягуйте з'єднання за допомогою трубного ключа, прикладаючи помірне зусилля, щоб не пошкодити різьбу. Захват слід проводити за тіло фітинга.
4. Відсутність напружень: Труби, що з'єднуються, повинні бути співвісними, щоб уникнути механічних напруг у фітингу.
5. Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливих забруднень.

• Відповідність параметрів: Не перевищуйте максимальні значення тиску та температури, встановлені для системи.
• Сумісність середовища: Переконайтеся, що сталь AISI 304 сумісна з робочим середовищем, що транспортується.
• Періодичний огляд: Регулярно оглядайте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Вібрація: У системах з високим рівнем вібрації різьбові з'єднання можуть з часом слабшати, що потребує періодичної перевірки та підтягування.
2. Неправильний вибір ущільнювача: Використання невідповідного ущільнювального матеріалу може призвести до витоків при контакті з агресивними середовищами або за високих температур.
3. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі у вологому середовищі може виникнути гальванічна корозія.
4. Надмірне зусилля при затягуванні: Може призвести до деформації фітинга або зриву різьби, що зробить з'єднання негерметичним.
5. Обмеження щодо сталі AISI 304: Ця марка сталі не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода) або в сильнокислотних середовищах.

Галузі застосування

• Системи водопостачання та опалення: У житлових, комерційних та промислових будівлях.
• Харчова промисловість: На лініях транспортування води, напоїв, молока та інших рідких харчових продуктів.
• Хімічна та фармацевтична промисловість: Для трубопроводів, що транспортують неагресивні або помірно агресивні рідини та гази.
• Пневматичні системи: Для монтажу ліній подачі стисненого повітря.
• Сільське господарство: У системах поливу та подачі рідких добрив.

Переваги нержавіючої сталі

1. Корозійна стійкість: Головна перевага, що забезпечує тривалий термін служби трубопроводу.
2. Гігієнічність: Гладка поверхня перешкоджає розмноженню бактерій, що є критично важливим для харчової та фармацевтичної галузей.
3. Міцність та довговічність: Нержавіюча сталь стійка до механічних пошкоджень та витримує високий тиск.
4. Термостійкість: Зберігає свої властивості у широкому діапазоні температур.
5. Естетичний зовнішній вигляд: Фітинги з нержавіючої сталі не вимагають фарбування та мають гарний вигляд у відкритих системах.
