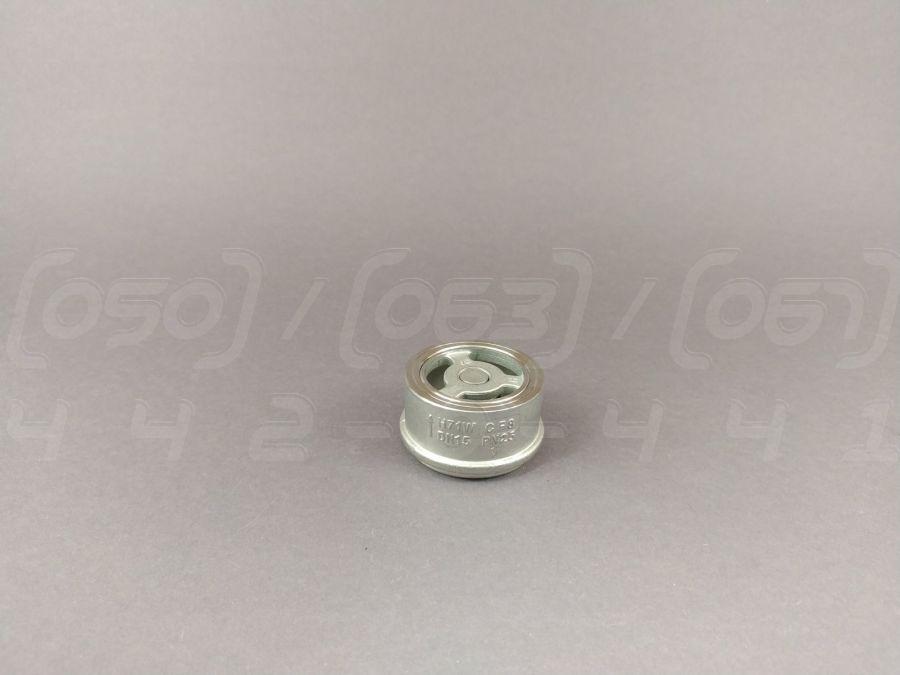

Клапан зворотний міжфланцевий нержавіючий DN15 (1/2") дисковий, н/ж сталь CF8 (AISI304), Ру25, пружинний

Клапан зворотний міжфланцевий нержавіючий DN15 (1/2") - це тип захисної трубопровідної арматури, призначений для автоматичного запобігання зворотному потоку робочого середовища в технологічних системах. Виготовляється з нержавіючої сталі марки CF8 (AISI304).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN15 або 1/2 дюйма.
2. Номінальний тиск (PN/Ру): Ру25 (PN25), що відповідає 25 кгс/см².
3. Матеріал корпусу та диска: Нержавіюча сталь CF8 (аналог AISI 304).
4. Матеріал ущільнення: без ущільнення (метал по металу).
5. Тип з'єднання: Міжфланцевий (wafer), для встановлення між фланцями трубопроводу.
6. Робоча температура: Від -20°C до +300°C (залежить від матеріалу ущільнення).
7. Керуючий елемент: Пружина з нержавіючої сталі, що забезпечує закриття клапана.
8. Клас герметичності: Клас С за ГОСТ 9544-2015.

Синоніми та альтернативні назви

• Клапан зворотний дисковий: Технічна назва, що акцентує увагу на формі запірного елемента – диска.
• Клапан пружинний міжфланцевий: Технічний термін, що описує тип конструкції (з пружиною) та спосіб монтажу (wafer type).
• Клапан тарілчастий: Технічний синонім, де запірний елемент називається тарілкою, що по суті є диском.
• Таблетка/попільничка: Професійний сленг, що часто використовується для позначення дискових зворотних клапанів.
• Wafer check valve: Міжнародна технічна назва, яка прямо вказує на міжфланцевий тип монтажу.
• Затвор зворотний дисковий: Технічно коректна назва, що часто зустрічається в нормативній документації.

Переваги клапана зворотного дискового

1. Компактність і мала вага: Міжфланцева конструкція значно легша і менша за фланцеві аналоги, що спрощує монтаж і знижує навантаження на трубопровід.
2. Швидкодія: Пружина забезпечує швидке та надійне закриття клапана при припиненні потоку, мінімізуючи ризик гідравлічного удару.
3. Універсальність монтажу: Може встановлюватися як на горизонтальних, так і на вертикальних ділянках трубопроводу.
4. Простота конструкції: Мінімальна кількість деталей забезпечує високу надійність і тривалий термін служби.
5. Низький гідравлічний опір: Конструкція диска забезпечує мінімальні втрати тиску в системі.
6. Економічність: Відсутність власних фланців робить його доступнішим у порівнянні з повнотілими фланцевими клапанами.

Галузі застосування

• Системи водопостачання та опалення: Для запобігання зворотному руху води в насосних станціях та будинкових мережах.
• Хімічна промисловість: Для роботи з помірно агресивними середовищами, сумісними зі сталлю AISI 304.
• Харчова промисловість: У лініях транспортування води, мийних розчинів та інших рідких харчових продуктів.
• Пневматичні та гідравлічні системи: Для захисту компресорів та насосів від зворотного тиску.
• Енергетика: У системах охолодження та допоміжних трубопроводах.
• Нафтогазова галузь: На лініях з неагресивними нафтопродуктами та технічною водою.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь ефективно протистоїть корозії у воді, парі та багатьох хімічних середовищах.
2. Довговічність та надійність: Матеріал має високу міцність і зносостійкість, забезпечуючи тривалий термін експлуатації арматури.
3. Гігієнічність та екологічна безпека: Сталь AISI 304 є інертним матеріалом, що дозволяє використовувати її в харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні робочих температур.
5. Міцність при високому тиску: Здатна витримувати значні навантаження без деформації.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують додаткового покриття та мають привабливий вигляд.
7. Добра зварюваність та оброблюваність: Спрощує інтеграцію в складні трубопровідні системи.

Монтаж та експлуатація

• Очищення трубопроводу: Перед встановленням переконайтеся, що ділянка трубопроводу очищена від бруду, окалини та зварювального грату.
• Напрямок потоку: Встановлюйте клапан суворо відповідно до стрілки на корпусі, що вказує напрямок потоку середовища.
• Центрування: Клапан має бути точно відцентрований між фланцями для забезпечення герметичності та правильної роботи.
• Затягування: Рівномірно затягуйте стяжні болти хрест-навхрест, щоб уникнути перекосу та пошкодження ущільнень.
• Відсутність напружень: Трубопровід має бути змонтований так, щоб не створювати згинальних або розтягувальних напружень на корпусі клапана.

• Відповідність параметрів: Не перевищуйте максимальні значення тиску (Ру25) та температури, зазначені в паспорті виробу.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з матеріалами клапана (CF8, Viton/PTFE).
• Періодичний огляд: Регулярно перевіряйте стан клапана на предмет витоків та коректності роботи.
• Уникнення пульсацій: Тривала робота в системах із сильними пульсаціями потоку може призвести до передчасного зносу пружини та диска.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для роботи з хлоридами, сірчаною та соляною кислотами високої концентрації.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування корпусу або ущільнень.
3. Абразивне зношування: Наявність у потоці твердих абразивних частинок (пісок, окалина) може пошкодити ущільнювальні поверхні диска та сідла.
4. Засмічення: У середовищах з високою в'язкістю або вмістом волокнистих включень можливе засмічення та "залипання" диска.
5. Неякісний монтаж: Перекіс при установці або нерівномірне затягування болтів може стати причиною втрати герметичності.
6. Втома пружини: При дуже частих спрацьовуваннях (циклічних навантаженнях) пружина з часом може втратити свою пружність.
