Клапан зворотний міжфланцевий нержавіючий DN25 (1"), н/ж сталь CF8 (AISI304), Ру25, пружинний, до 300°С

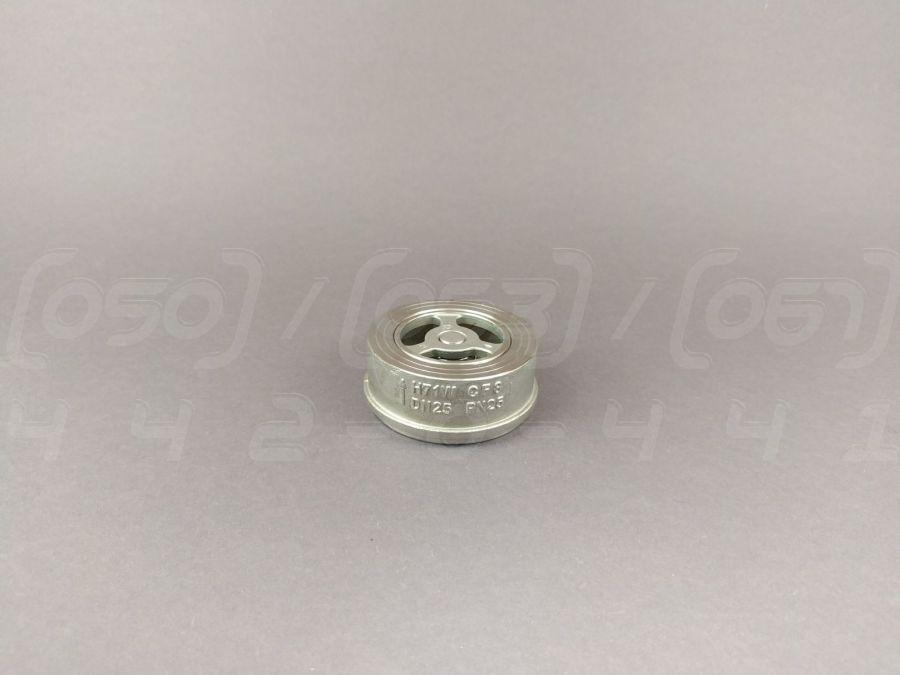

Клапан зворотний міжфланцевий нержавіючий DN25 (1") - це пружинний дисковий клапан, призначений для автоматичного запобігання зворотному потоку робочого середовища. Виготовляється з нержавіючої сталі марки CF8 (AISI304).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN25 або 1" дюйм.
2. Номінальний тиск (PN/Ру): PN25 (Ру25), що відповідає 25 кгс/см².
3. Матеріал корпусу та диска: Нержавіюча сталь CF8 (AISI304), ливарний аналог AISI 304.
4. Ущільнення: Метал по металу, забезпечує надійну роботу при високих температурах.
5. Тип приєднання: Міжфланцевий (Wafer), призначений для монтажу між фланцями трубопроводу.
6. Робоча температура: Від -60°C до +300°C (короткочасно до +540°C).
7. Керуючий елемент: Пружина з нержавіючої сталі, що забезпечує швидке закриття.
8. Клас герметичності: Клас C згідно з ГОСТ 9544-2015, стандарт для ущільнень метал по металу.

Синоніми та альтернативні назви

• Клапан зворотний дисковий: Технічна назва, що описує форму запірного елемента.
• Клапан зворотний пружинний: Назва, що вказує на наявність пружини для примусового закриття.
• Клапан Wafer: Міжнародна технічна назва, що позначає міжфланцевий тип монтажу.
• Клапан-таблетка: Професійний сленг, що використовується через характерну плоску та круглу форму корпусу.
• Клапан-попільничка: Поширений сленг, також пов'язаний із зовнішньою формою клапана, що нагадує попільничку.
• Захлопка: Загальна сленгова назва для зворотних клапанів, які "захлопуються" при припиненні потоку.

Переваги дискового міжфланцевого клапана

1. Компактність і мала вага: Міжфланцева (Wafer) конструкція значно легша і компактніша за традиційні фланцеві або кульові зворотні клапани, що спрощує монтаж та економить простір.
2. Універсальність монтажу: Завдяки пружинній конструкції клапан може встановлюватися в будь-якому просторовому положенні, включаючи горизонтальні, вертикальні та похилі трубопроводи.
3. Швидке спрацьовування: Пружинний механізм забезпечує швидке та надійне закриття диска при припиненні або реверсі потоку, ефективно запобігаючи гідравлічному удару.
4. Низький гідравлічний опір: Оптимізована конструкція забезпечує мінімальні втрати тиску під час проходження потоку.
5. Надійність та довговічність: Відсутність складних рухомих частин та використання корозійностійкої нержавіючої сталі гарантують тривалий термін служби.
6. Простота встановлення: Монтаж клапана здійснюється шляхом простого затискання між двома стандартними фланцями трубопроводу.
7. Широкий температурний діапазон: Ущільнення метал по металу дозволяє використовувати клапан у системах з високотемпературними середовищами, де застосування еластомерних ущільнень неможливе.

Області застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Енергетика (пароконденсатні системи)
• Хімічна промисловість
• Нафтогазова промисловість
• Харчова промисловість
• Пневматичні та гідравлічні системи
• Машинобудування

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь стійка до впливу води, пари, кислот, лугів та інших агресивних середовищ.
2. Довговічність та надійність: Матеріал не піддається іржі та зберігає свої механічні властивості протягом усього терміну експлуатації.
3. Гігієнічність та екологічна безпека: Нержавійка є інертним матеріалом, не виділяє шкідливих речовин та ідеально підходить для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає міцність як за кріогенних, так і за високих температур.
5. Міцність при високому тиску: Литий корпус зі сталі CF8 здатний витримувати значні навантаження.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не вимагають додаткового покриття та мають привабливий вигляд.
7. Добра зварюваність та оброблюваність: Дозволяє легко інтегрувати арматуру в існуючі системи.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням необхідно очистити внутрішню поверхню труб та фланців від бруду, іржі та окалини.
• Напрямок потоку: Встановлювати клапан суворо відповідно до стрілки на корпусі, що вказує напрямок потоку.
• Центрування: Клапан має бути точно відцентрований між фланцями для забезпечення вільного ходу диска.
• Затягування: Болти фланцевих з'єднань слід затягувати рівномірно, у перехресному порядку, щоб уникнути перекосів.
• Відсутність напружень: Трубопровід має бути вирівняний, щоб клапан не зазнавав навантажень на вигин або стиснення.
• Доступ для обслуговування: Забезпечити достатній простір навколо клапана для можливого огляду.

• Відповідність параметрів: Не допускати перевищення максимального робочого тиску PN25 та температури.
• Сумісність середовища: Переконатися, що робоче середовище сумісне з нержавіючою сталлю CF8 (AISI304).
• Періодичний огляд: Регулярно перевіряти стан клапана на предмет витоків та коректної роботи.
• Чистота середовища: Клапани з ущільненням метал по металу чутливі до твердих абразивних частинок у потоці, які можуть пошкодити ущільнювальні поверхні.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI304 не рекомендується для середовищ з високим вмістом хлоридів (наприклад, морська вода).
2. Перевищення робочих параметрів: Експлуатація при тиску вище Ру25 або температурі вище 300°С може призвести до деформації та втрати герметичності.
3. Абразивне зношування: За наявності в середовищі твердих частинок (пісок, окалина) можливе пошкодження ущільнення метал по металу та зниження герметичності.
4. Неякісний монтаж: Неправильне центрування або нерівномірне затягування болтів може призвести до заклинювання диска або витоків.
5. Засмічення: У середовищах з високою в'язкістю або волокнистими включеннями можливе засмічення пружинного механізму.
6. Обмежена герметичність: Клас герметичності C не передбачає абсолютної герметичності.
