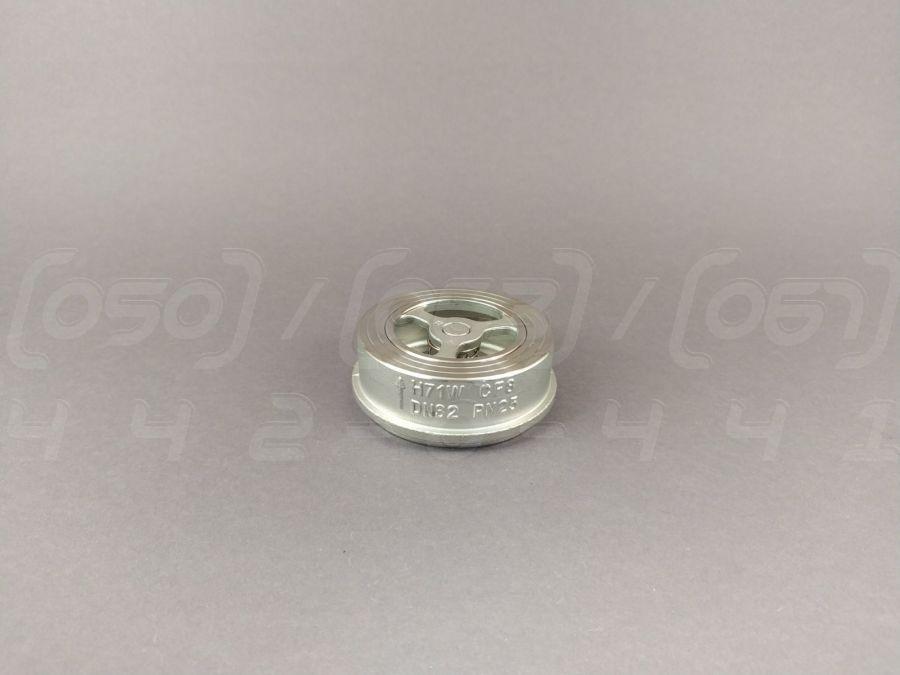

Клапан зворотний міжфланцевий нержавіючий DN32 (1"1/4), н/ж сталь AISI304, Ру25, до 300°C, пружинний

Клапан зворотний міжфланцевий нержавіючий DN32 (1"1/4) пружинний – це тип захисної трубопровідної арматури, призначений для автоматичного запобігання зворотному потоку робочого середовища в системі. Виготовляється з нержавіючої сталі марки CF8 (AISI 304).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN32 або 1 1/4 дюйма.
2. Номінальний тиск (PN): PN25 (Ру25), що відповідає 25 кгс/см².
3. Матеріал корпусу та ущільнень: Корпус виконаний з нержавіючої сталі CF8 (аналог AISI 304). Ущільнення затвору – метал по металу.
4. Тип з'єднання: Міжфланцевий (Wafer), для встановлення між фланцями трубопроводу.
5. Робоча температура: Від -20°C до +300°C.
6. Керуючий елемент: Підпружинений диск, що відкривається під тиском прямого потоку та закривається за його відсутності чи реверсу.
7. Клас герметичності: Клас C за ГОСТ 9544-2015, забезпечує надійне перекриття потоку.

Синоніми та альтернативні назви

• Зворотний клапан: Найбільш поширена технічна назва, що вказує на основну функцію.
• Клапан зворотного ходу: Технічний термін, який детальніше описує принцип дії – запобігання руху середовища у зворотному напрямку.
• Міжфланцевий зворотний клапан: Назва, що акцентує увагу на типі монтажу (wafer type).
• Дисковий зворотний клапан: Вказує на конструкцію запірного елемента у вигляді диска.
• Пружинний зворотний клапан: Підкреслює наявність пружини в механізмі, яка забезпечує закриття клапана.
• Таблетка / Попільничка: Професійний сленг, що виник через характерну плоску та круглу форму корпусу клапана.
• Wafer check valve: Міжнародне технічне найменування англійською мовою.

Переваги зворотного клапана

1. Повністю автоматична робота: Не потребує зовнішнього джерела живлення чи ручного керування для виконання своєї функції.
2. Надійний захист обладнання: Ефективно захищає насоси, компресори та інше обладнання від пошкоджень, спричинених зворотним потоком або гідроударом.
3. Компактність та мала вага: Конструкція типу Wafer значно легша і компактніша за фланцеві аналоги, що спрощує монтаж і знижує навантаження на трубопровід.
4. Універсальність монтажу: Може встановлюватися як на горизонтальних, так і на вертикальних ділянках трубопроводу.
5. Швидке спрацьовування: Пружинний механізм забезпечує швидке закриття затвора, мінімізуючи ризик виникнення гідроудару.
6. Низький гідравлічний опір: У відкритому стані створює мінімальні перешкоди для потоку, не знижуючи продуктивність системи.
7. Довговічність та простота конструкції: Відсутність складних механізмів та використання нержавіючої сталі забезпечують тривалий термін служби з мінімальним обслуговуванням.

Області застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Хімічна промисловість
• Харчова промисловість
• Нафтогазова промисловість
• Енергетика
• Пневматичні та гідравлічні системи
• Машинобудування

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Матеріал AISI 304 стійкий до впливу води, пари, кислотних та лужних розчинів.
2. Довговічність та надійність: Забезпечує тривалий термін експлуатації арматури навіть в агресивних умовах.
3. Гігієнічність та екологічна безпека: Не виділяє шкідливих речовин, що дозволяє використовувати її в харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур, аж до 300°C.
5. Міцність при високому тиску: Здатна витримувати значні навантаження без деформації.
6. Естетичний зовнішній вигляд: Не потребує додаткового покриття та зберігає свій вигляд протягом усього терміну служби.
7. Добра зварюваність та оброблюваність: Спрощує інтеграцію у складні трубопровідні системи.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням переконайтесь, що внутрішня поверхня фланців чиста та не має дефектів.
• Напрямок потоку: Встановлюйте клапан суворо відповідно до стрілки на корпусі, що вказує напрямок руху середовища.
• Центрування: Клапан має бути точно відцентрований між фланцями для забезпечення правильної роботи диска.
• Затягування: Рівномірно затягуйте стяжні болти хрест-навхрест, щоб уникнути перекосу та пошкодження корпусу.
• Відсутність напружень: Переконайтеся, що трубопровід не створює згинальних або розтягувальних навантажень на корпус клапана.
• Промивання системи: Після монтажу рекомендується промити систему для видалення можливого сміття.

• Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску PN25 та температури 300°C.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI 304.
• Періодичний огляд: Регулярно перевіряйте герметичність з'єднань та відсутність протікань.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для середовищ з високим вмістом хлоридів або сірчаної кислоти.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування клапана.
3. Абразивне зношування: За наявності в потоці великої кількості твердих абразивних частинок можливе пошкодження ущільнення метал по металу.
4. Кавітація: Може виникати при високих швидкостях потоку та різких перепадах тиску, призводячи до зносу внутрішніх компонентів.
5. Неякісний монтаж: Неправильне центрування або нерівномірне затягування болтів може призвести до заклинювання диска або втрати герметичності.
6. Замерзання робочого середовища: Кристалізація рідини всередині клапана може призвести до його пошкодження.
