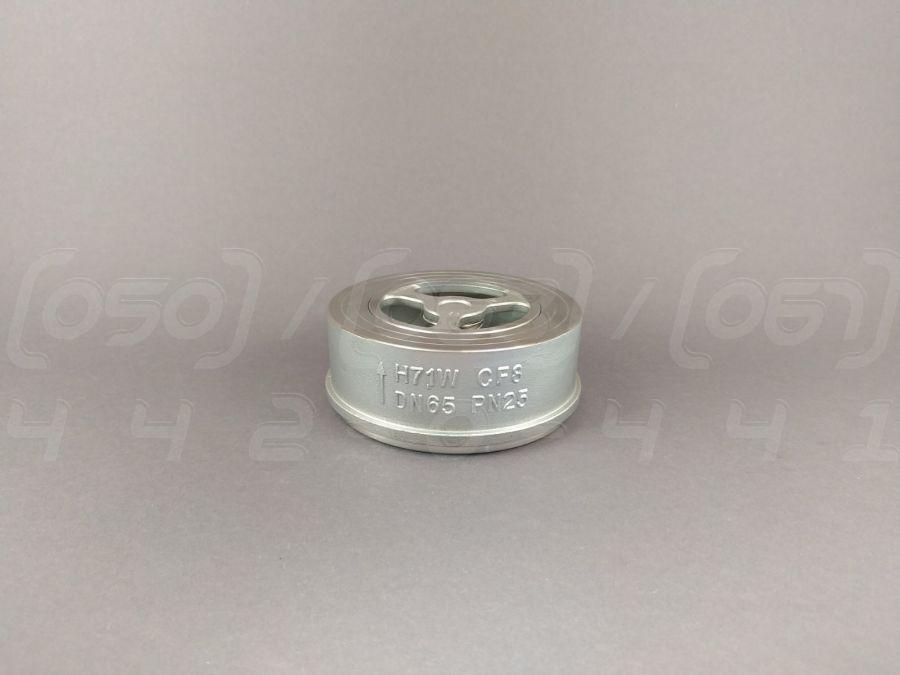

Клапан зворотний міжфланцевий нержавіючий DN65 (2"1/2) н/ж сталь AISI304 (CF8) Ру25 пружинний до 300°C

Клапан зворотний міжфланцевий нержавіючий DN65 (2"1/2) – це захисна трубопровідна арматура прямої дії, призначена для автоматичного запобігання зворотному потоку робочого середовища в технологічних системах. Виготовляється з нержавіючої сталі марки AISI 304 (CF8).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN65 або 2 1/2 дюйма.
2. Номінальний тиск (PN/Ру): Ру25 (2.5 МПа), що забезпечує надійну роботу в системах із середнім тиском.
3. Матеріал корпусу та диска: Корпус та затворний диск виготовлені з нержавіючої сталі марки AISI 304 (CF8), що гарантує високу корозійну стійкість.
4. Матеріал ущільнення: Ущільнення "метал по металу" забезпечує довговічність та можливість експлуатації при високих температурах.
5. Тип з'єднання: Міжфланцеве (wafer type), затискається між фланцями трубопроводу.
6. Робоча температура: До +300°C, що дозволяє використовувати клапан у системах з гарячою водою, парою та іншими високотемпературними середовищами.
7. Керуючий елемент: Пружинний механізм, який забезпечує закриття клапана при припиненні прямого потоку, дозволяючи монтаж у будь-якому просторовому положенні.
8. Клас герметичності: Клас С згідно з ГОСТ 9544-2015, що є стандартом для надійного запобігання протіканню в закритому стані.

Синоніми та альтернативні назви

• Клапан зворотний дисковий: Технічна назва, що вказує на форму затворного елемента – плаский диск.
• Клапан зворотний пружинний: Назва підкреслює наявність пружини, яка повертає диск у вихідне положення, забезпечуючи закриття.
• Клапан зворотний міжфланцевий: Технічний термін, що описує спосіб монтажу – затискання між фланцями.
• Клапан-таблетка: Професійний сленг, що використовується через компактну, пласку форму корпусу, що нагадує таблетку.
• Клапан-попільничка: Сленгова назва, що також виникла через характерну дискову форму виробу.
• Затвор зворотний поворотний: Більш загальний технічний термін для пристроїв, що запобігають зворотному потоку.

Переваги дискового міжфланцевого зворотного клапана

1. Компактність та мала вага: Міжфланцева конструкція значно легша і компактніша за стандартні фланцеві аналоги, що спрощує монтаж.
2. Універсальність установки: Завдяки пружинному механізму, клапан можна встановлювати на горизонтальних, вертикальних та похилих ділянках трубопроводу.
3. Швидке спрацьовування: Пружина забезпечує швидке та надійне закриття затвора при падінні тиску, мінімізуючи ризик гідроудару.
4. Простота монтажу та обслуговування: Клапан просто затискається між двома стандартними фланцями, що не вимагає складної зварки або спеціальних інструментів.
5. Надійність конструкції: Відсутність складних рухомих частин та використання нержавіючої сталі забезпечують тривалий термін служби.
6. Висока температурна стійкість: Ущільнення "метал по металу" дозволяє використовувати клапан в системах з температурою до 300°C.

Області застосування

• Системи водопостачання та опалення: Встановлення після насосів для запобігання зворотному руху води та захисту обладнання.
• Хімічна промисловість: Робота з помірно агресивними середовищами, де потрібна корозійна стійкість сталі AISI 304.
• Харчова промисловість: Застосовується в лініях транспортування води, миючих розчинів та інших технологічних рідин.
• Енергетика: Використовується в пароконденсатних системах та трубопроводах технічної води.
• Нафтогазова промисловість: Для запобігання зворотному потоку в допоміжних трубопровідних системах.
• Пневматичні системи: Для транспортування стисненого повітря та інших газів.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь стійка до іржі та впливу багатьох хімічних речовин.
2. Довговічність та надійність: Матеріал має високу міцність і зносостійкість, забезпечуючи тривалий термін експлуатації.
3. Гігієнічність та екологічна безпека: Нержавійка не виділяє шкідливих речовин і підходить для використання в харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур.
5. Міцність при високому тиску: Здатна витримувати значні навантаження без деформації.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі мають сучасний та акуратний вигляд.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається різним видам механічної обробки.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням необхідно очистити внутрішню порожнину труб від бруду, окалини та сторонніх предметів.
• Напрямок потоку: Встановлювати клапан суворо відповідно до стрілки на корпусі, що вказує напрямок руху середовища.
• Ущільнення з'єднань: Використовувати відповідні міжфланцеві прокладки для забезпечення герметичності.
• Затягування: Рівномірно затягувати стяжні болти, щоб уникнути перекосу клапана та пошкодження корпусу.
• Відсутність напружень: Монтаж повинен проводитися на співвісних ділянках трубопроводу без передачі механічних напружень на корпус клапана.
• Доступ для обслуговування: Забезпечити достатній простір навколо клапана для можливості його огляду та демонтажу.

• Відповідність параметрів: Не перевищувати максимальні значення робочого тиску (Ру25) та температури (300°C), зазначені в характеристиках.
• Сумісність середовища: Переконатися, що робоче середовище сумісне з нержавіючою сталлю AISI 304 та ущільненням "метал по металу".
• Періодичний огляд: Регулярно перевіряти герметичність міжфланцевих з'єднань та загальний стан клапана.
• Чистота середовища: Уникати використання в середовищах з великою кількістю твердих абразивних частинок, які можуть пошкодити ущільнювальні поверхні.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання з хлоридами та деякими сильними кислотами.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до поломки.
3. Абразивне зношування: Тверді частинки в потоці можуть пошкодити ущільнення "метал по металу" та знизити герметичність.
4. Кавітація: При високих швидкостях потоку може виникати кавітація, що руйнує внутрішні компоненти клапана.
5. Неякісний монтаж: Неправильне затягування або перекіс можуть стати причиною витоків та виходу арматури з ладу.
6. Обмежена пропускна здатність: Диск клапана створює додатковий гідравлічний опір у системі.
