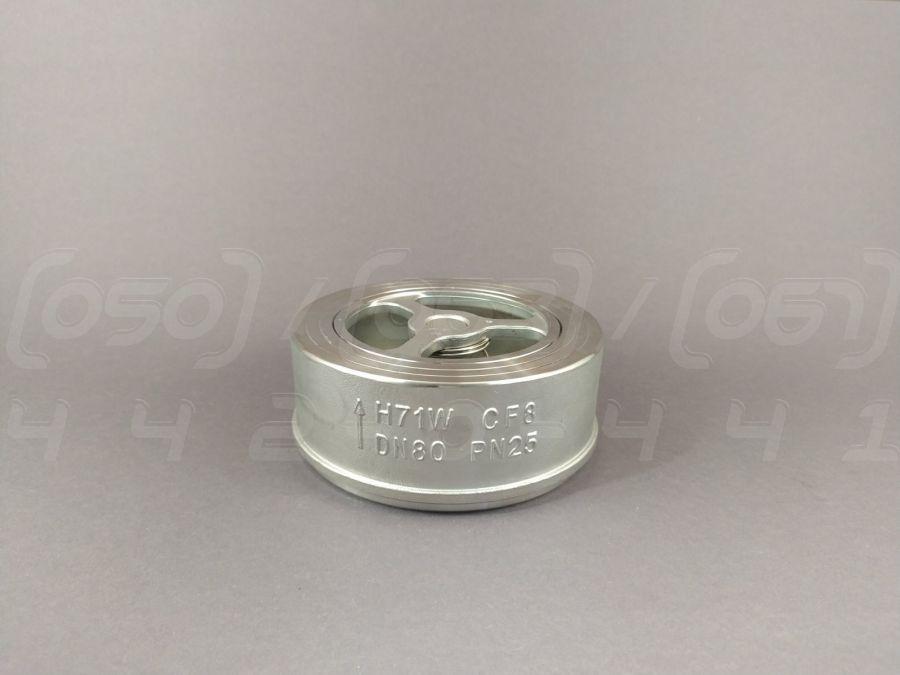

Клапан зворотний міжфланцевий нержавіючий DN80 (3"), н/ж сталь CF8, Ру25, пружинний, до 300°С, метал/метал

Клапан зворотний міжфланцевий нержавіючий DN80 (3") - це захисна трубопровідна арматура прямої дії, призначена для автоматичного запобігання зворотному потоку робочого середовища в системі. Виготовляється з нержавіючої сталі марки CF8 (AISI304).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN80 (еквівалент 3 дюйми або 80 мм).
2. Номінальний тиск (PN/Ру): PN25 (25 кгс/см² або 2.5 МПа).
3. Матеріал корпусу та диска: Нержавіюча сталь CF8 (AISI304), що забезпечує високу корозійну стійкість та довговічність.
4. Ущільнення: Метал по металу, що дозволяє використовувати клапан за високих температур.
5. Тип приєднання: Міжфланцеве (wafer), забезпечує компактність та простоту монтажу між фланцями трубопроводу.
6. Робоча температура: До +300°C, завдяки суцільнометалевій конструкції.
7. Керуючий елемент: Пружинний дисковий затвор, який автоматично відкривається під тиском прямого потоку та швидко закривається пружиною при його припиненні.
8. Клас герметичності: Клас C згідно з ГОСТ 9544-2015 (для ущільнень "метал по металу" допускаються нормовані протікання).

Синоніми та альтернативні назви

• Клапан зворотний дисковий: Технічна назва, що описує форму затвора у вигляді диска.
• Клапан зворотний пружинний: Технічний термін, що вказує на наявність пружини для примусового закриття затвора.
• Клапан зворотний тарілчастий: Синонім дискового клапана, де затвор нагадує тарілку.
• Клапан зворотного ходу: Загальний технічний термін, що описує функціональне призначення арматури.
• Міжфланцевий клапан (Wafer check valve): Назва, що визначається типом монтажу між фланцями, часто використовується англійський термін.
• Затвор зворотний: Технічний синонім, що часто застосовується в нормативній документації.

Переваги Клапана зворотного міжфланцевого

1. Автоматична робота: Клапан не потребує зовнішнього керування або джерела енергії, він спрацьовує автоматично під дією потоку та тиску.
2. Компактність та мала вага: Міжфланцева конструкція значно легша і менша за габаритами, ніж повнотілі фланцеві аналоги, що спрощує монтаж.
3. Універсальність встановлення: Може монтуватися в будь-якому положенні: горизонтально, вертикально або похило.
4. Швидке спрацьовування та захист від гідроудару: Пружина забезпечує швидке та щільне закриття диска при припиненні потоку, мінімізуючи ризик виникнення гідроудару.
5. Висока температурна стійкість: Ущільнення "метал по металу" та корпус з нержавіючої сталі дозволяють застосовувати клапан для середовищ з температурою до 300°C.
6. Надійність та довговічність: Проста конструкція з мінімальною кількістю рухомих частин забезпечує довгий термін служби та низьку ймовірність відмови.

Галузі застосування

• Промислове обладнання та технологічні лінії: Захист насосів, компресорів та іншого обладнання.
• Нафтогазова промисловість: Трубопроводи для транспортування нафти, газу та продуктів їх переробки.
• Хімічна промисловість: Системи з агресивними середовищами, сумісними з нержавіючою сталлю AISI304.
• Харчова промисловість: Лінії транспортування води, пари, мийних розчинів.
• Енергетика: Системи паро- та конденсатопроводів, контури охолодження.
• Системи водопостачання та опалення: Захист від зворотного струму в системах гарячого та холодного водопостачання, котельнях.
• Пневматичні та гідравлічні системи: Запобігання зворотному потоку стисненого повітря або гідравлічних рідин.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь ефективно протистоїть корозії в більшості промислових та атмосферних середовищ.
2. Довговічність та надійність: Матеріал стійкий до зносу та механічних пошкоджень, забезпечуючи тривалий термін служби.
3. Гігієнічність та екологічна безпека: Поверхня нержавіючої сталі не вступає в реакцію з більшістю середовищ, що важливо для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур, включаючи високі (до 300°C).
5. Міцність при високому тиску: Здатна витримувати значні навантаження, що дозволяє використовувати її в системах з тиском до PN25 і вище.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі мають привабливий вигляд і не потребують додаткового покриття.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається обробці, що дозволяє створювати вироби складної форми.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням трубопровід має бути очищений від бруду, окалини та інших сторонніх часток.
• Напрямок потоку: Клапан встановлюється суворо відповідно до стрілки на корпусі, що вказує напрямок потоку.
• Ущільнення фланцевих з'єднань: Використовуйте відповідні міжфланцеві прокладки для забезпечення герметичності з'єднання.
• Центрування: Клапан повинен бути точно відцентрований між фланцями трубопроводу для коректної роботи диска.
• Відсутність напружень: Затягування болтів слід проводити рівномірно, хрест-навхрест, щоб уникнути перекосів та надлишкових напружень на корпусі клапана.
• Доступ для обслуговування: Забезпечте достатній простір навколо клапана для можливого огляду або демонтажу.
• Промивання системи: Після монтажу рекомендується промити систему для видалення можливих залишків монтажних матеріалів.

• Плавне керування потоком: Уникайте різких пусків та зупинок насосів, щоб мінімізувати ризик гідроударів.
• Відповідність параметрів: Переконайтеся, що робочий тиск і температура в системі не перевищують номінальні значення для клапана (PN25, 300°C).
• Сумісність середовища: Робоче середовище не повинно бути агресивним до нержавіючої сталі AISI304 та викликати її корозію.
• Періодичний огляд: Регулярно перевіряйте стан клапана та фланцевих з'єднань на предмет витоків.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI304 може бути нестійкою до деяких концентрованих кислот та хлоридовмісних середовищ.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування клапана.
3. Абразивне зношування: Наявність у потоці твердих абразивних частинок може призвести до зносу ущільнювальних поверхонь "метал по металу" та втрати герметичності.
4. Обмежена герметичність: Ущільнення "метал по металу" (Клас C) не забезпечує абсолютної герметичності та допускає незначні протікання, що може бути критичним для деяких газів.
5. Неякісний монтаж: Неправильне центрування або нерівномірне затягування болтів може призвести до заклинювання диска або витоків.
6. Гідравлічний опір: Як і будь-яка арматура, клапан створює додатковий гідравлічний опір у системі, що необхідно враховувати при розрахунках.
