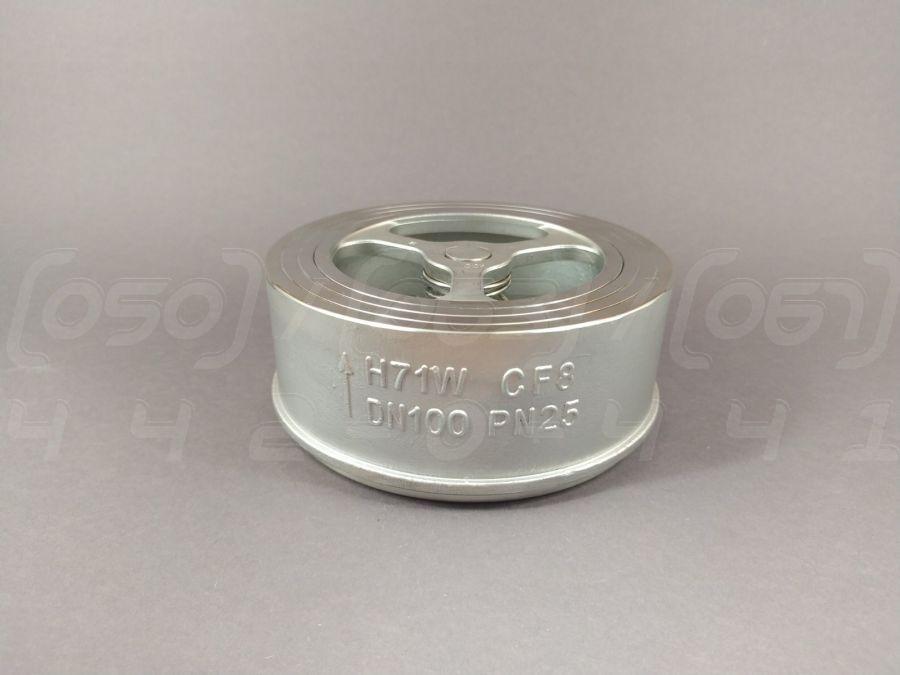

Клапан зворотний міжфланцевий нержавіючий DN100 (4") н/ж сталь CF8 (AISI304) Ру25 дисковий пружинний

Клапан зворотний міжфланцевий нержавіючий DN100 (4") дисковий - це тип захисної трубопровідної арматури, призначений для автоматичного запобігання зворотному потоку робочого середовища в трубопроводі. Виготовляється з нержавіючої сталі марки CF8, яка є ливарним аналогом сталі AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN100 (еквівалент 4 дюйми або 100 мм).
2. Номінальний тиск (PN/Ру): Ру25 (25 кгс/см² або 2.5 МПа).
3. Матеріал корпусу та диска: Нержавіюча сталь CF8 (ливарний аналог AISI 304), забезпечує високу корозійну стійкість та довговічність.
4. Тип ущільнення: Метал по металу, що дозволяє використовувати клапан у системах з високими температурами.
5. Тип з'єднання: Міжфланцеве (wafer), клапан встановлюється та затискається між фланцями трубопроводу.
6. Робоча температура: Діапазон температур до +300°C.
7. Керуючий елемент: Дисковий затвор з поворотною пружиною, забезпечує швидке закриття при припиненні прямого потоку.
8. Клас герметичності: Клас C згідно з ГОСТ 9544-2015, що гарантує стандартні норми герметичності для даного типу арматури.

Синоніми та альтернативні назви

• Зворотний клапан дисковий: Технічна назва, що вказує на конструкцію затвора у вигляді диска.
• Зворотний клапан пружинний: Технічний термін, що підкреслює наявність пружини для примусового закриття затвора.
• Міжфланцевий зворотний клапан: Назва, що визначає тип монтажу – між фланцями.
• Клапан зворотного ходу: Поширений технічний синонім.
• Клапан-таблетка: Професійний сленг, що виник через плоску, компактну форму корпусу, що нагадує таблетку.
• Клапан-попільничка: Сленгова назва, також пов'язана з формою корпусу, особливо у моделей великих діаметрів.
• Wafer check valve: Міжнародне технічне найменування англійською мовою.

Переваги клапана зворотного міжфланцевого

1. Компактність та мала вага: Конструкція типу wafer значно зменшує габарити та масу в порівнянні з повнотілими фланцевими аналогами, спрощуючи транспортування та монтаж.
2. Простота та швидкість монтажу: Встановлюється безпосередньо між фланцями трубопроводу, що скорочує час монтажних робіт.
3. Автоматична робота: Функціонує автономно, не вимагаючи зовнішнього джерела живлення або ручного керування для запобігання зворотному потоку.
4. Універсальність встановлення: Може монтуватися в будь-якому просторовому положенні: горизонтальному, вертикальному або похилому.
5. Надійне та швидке закриття: Поворотна пружина забезпечує швидке спрацьовування затвора, мінімізуючи ризик гідравлічного удару при різкій зупинці потоку.
6. Низький гідравлічний опір: Оптимізована форма диска забезпечує мінімальні втрати тиску в системі.
7. Висока термостійкість: Ущільнення "метал по металу" дозволяє використовувати клапан у системах з температурою робочого середовища до 300°C.

Області застосування

• Промислове обладнання та технологічні лінії
• Нафтогазова промисловість
• Хімічна промисловість
• Харчова промисловість
• Енергетика
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Машинобудування та суднобудування

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь стійка до впливу агресивних середовищ, води та пари.
2. Довговічність та надійність: Матеріал забезпечує тривалий термін служби арматури навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: Нержавійка не виділяє шкідливих речовин, що дозволяє використовувати її в харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур.
5. Міцність при високому тиску: Здатна витримувати значні навантаження без деформації.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують додаткового покриття та мають сучасний вигляд.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається різним видам механічної обробки.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням необхідно очистити внутрішню поверхню прилеглих фланців від бруду, іржі та окалини.
• Напрямок потоку: Встановлювати клапан суворо відповідно до стрілки на корпусі, що вказує напрямок руху середовища.
• Ущільнення фланцевих з'єднань: Використовувати відповідні міжфланцеві прокладки для забезпечення герметичності з'єднання.
• Затягування: Рівномірно затягувати кріпильні болти фланців хрест-навхрест, щоб уникнути перекосу клапана.
• Відсутність напружень: Монтаж повинен проводитися на співвісних ділянках трубопроводу без згинальних або розтягувальних напружень.
• Доступ для обслуговування: Забезпечити достатній простір навколо клапана для можливості його огляду та демонтажу.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливих сторонніх частинок.

• Плавне керування: Уникати різких пусків та зупинок насосного обладнання для запобігання гідравлічним ударам.
• Відповідність параметрів: Експлуатувати клапан суворо в межах заявлених параметрів тиску (Ру25) та температури (до 300°C).
• Сумісність середовища: Переконатися, що робоче середовище хімічно сумісне з нержавіючою сталлю CF8 (AISI 304).
• Періодичний огляд: Регулярно перевіряти герметичність фланцевих з'єднань та загальний стан клапана.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Використання сталі AISI 304 у середовищах з високим вмістом хлоридів може призвести до точкової корозії.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних значень може призвести до руйнування клапана.
3. Абразивне зношування: За наявності в потоці великої кількості твердих абразивних частинок можливе пошкодження ущільнювальних поверхонь "метал по металу".
4. Кавітація: У системах з високими швидкостями потоку та різкими перепадами тиску може виникати кавітація, що руйнує внутрішні компоненти.
5. Неякісний монтаж: Неправильне встановлення, перекіс або надмірне затягування можуть призвести до втрати герметичності або поломки корпусу.
6. Замерзання робочого середовища: Кристалізація рідини всередині клапана може спричинити його пошкодження.
7. Засмічення механізму: Потрапляння великих сторонніх предметів може заблокувати диск у відкритому або закритому положенні.
