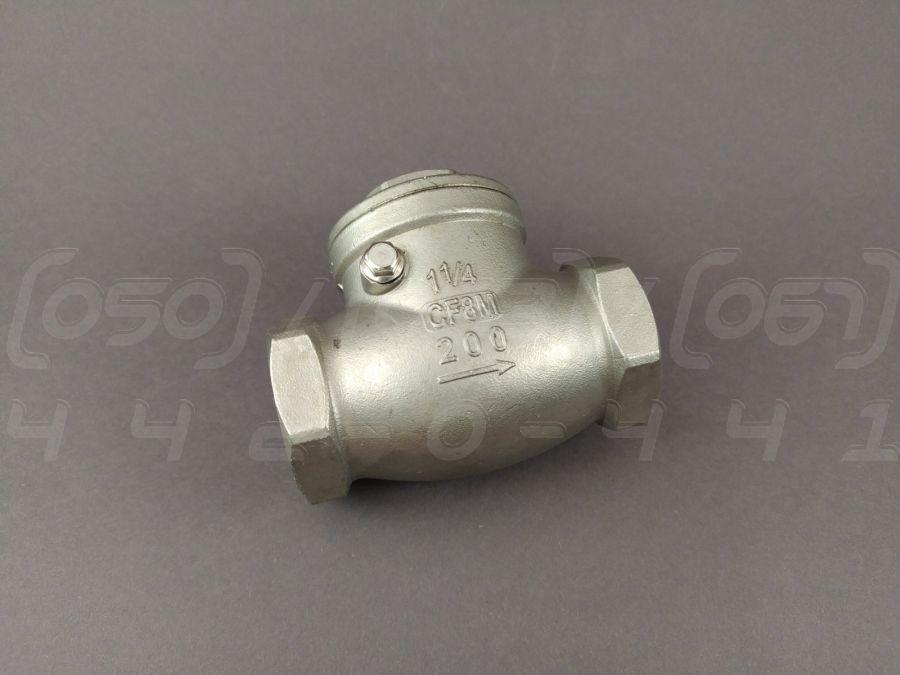

Клапан зворотний поворотний муфтовий нержавіючий DN32 (1"1/4), н/ж сталь AISI304 (CF8), Ру16 (200 PSI)

545 ₴

Показати оптові ціни
  • Готово до відправки
  • Оптом і в роздріб
Клапан зворотний поворотний муфтовий нержавіючий DN32 (1"1/4), н/ж сталь AISI304 (CF8), Ру16 (200 PSI)
Клапан зворотний поворотний муфтовий нержавіючий DN32 (1"1/4), н/ж сталь AISI304 (CF8), Ру16 (200 PSI)Готово до відправки
545 ₴
+380 (63) 442-04-41
+380 (63) 442-04-41
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Клапан зворотний поворотний муфтовий DN32 (1"1/4) з нержавіючої сталі AISI304 - це тип захисної трубопровідної арматури, призначений для автоматичного запобігання зворотному потоку робочого середовища в системі. Виготовляється з нержавіючої сталі марки AISI304 (аналог CF8), що забезпечує високу корозійну стійкість та довговічність.

Технічні характеристики

  1. Номінальний діаметр (DN/Ду): DN32 (еквівалент Ду32 або 1"1/4 дюйма).
  2. Номінальний тиск (PN/Ру): Ру16 (1.6 МПа), що відповідає приблизно 200 PSI.
  3. Матеріал корпусу та диска: Нержавіюча сталь AISI304 (CF8).
  4. Матеріал ущільнення: PTFE (фторопласт), забезпечує герметичність та стійкість до хімічних середовищ.
  5. Тип приєднання: Муфтове (внутрішня трубна різьба BSPP).
  6. Робоча температура: Від -20°C до +300°C (залежить від матеріалу ущільнення).
  7. Запірний елемент: Поворотний диск (захлопка), який відкривається під тиском прямого потоку та закривається при його припиненні або реверсі.
  8. Монтажне положення: Переважно горизонтальне, для коректної роботи під дією гравітації.

Синоніми та альтернативні назви

  • Затвор зворотний поворотний: Технічно коректна назва, що часто використовується в нормативній документації.
  • Клапан-захлопка: Народна назва, що описує принцип дії запірного елемента, який "захлопується" при зворотному потоці.
  • Клапан пелюстковий: Синонім, який образно описує поворотний диск, що нагадує пелюстку.
  • Односторонній клапан: Загальна назва, що підкреслює основну функцію – пропуск середовища лише в одному напрямку.

Області застосування

  • Системи водопостачання та опалення: Для захисту насосного обладнання та запобігання змішуванню потоків.
  • Хімічна промисловість: У трубопроводах для транспортування кислот, лугів та інших агресивних середовищ, сумісних з AISI304.
  • Харчова промисловість: У системах, де важлива гігієнічність та відсутність корозії (виробництво напоїв, молочних продуктів).
  • Нафтогазова галузь: Для транспортування нафтопродуктів, мастил та газів.
  • Пневматичні та гідравлічні системи: Для підтримки односпрямованого руху стисненого повітря або гідравлічних рідин.
  • Енергетика: У контурах охолодження та допоміжних системах електростанцій.

Переваги нержавіючої сталі

  1. Висока корозійна стійкість: Нержавіюча сталь AISI304 стійка до впливу вологи, атмосферних опадів та багатьох хімічних реагентів.
  2. Довговічність та надійність: Забезпечує тривалий термін служби арматури навіть у складних умовах експлуатації.
  3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин і легко очищується, що є критичним для харчової та фармацевтичної промисловості.
  4. Стійкість до температур: Зберігає свої механічні властивості у широкому діапазоні температур.
  5. Міцність при високому тиску: Здатна витримувати тиск до Ру16.
  6. Естетичний зовнішній вигляд: Не потребує додаткового покриття та зберігає привабливий вигляд.
  7. Простота обслуговування: Конструкція клапана дозволяє легко проводити ревізію та заміну ущільнень.

Монтаж та експлуатація

Рекомендації з монтажу:
  • Напрямок потоку: Встановлювати клапан суворо відповідно до стрілки на корпусі, що вказує напрямок руху середовища.
  • Підготовка трубопроводу: Перед монтажем трубопровід необхідно очистити від бруду, іржі та зварювального грату.
  • Ущільнення різьбових з'єднань: Використовувати ущільнювальні матеріали (наприклад, ФУМ-стрічку або анаеробний герметик), сумісні з робочим середовищем та температурою.
  • Відсутність напружень: Монтаж проводити без перекосів та механічних напружень на корпусі клапана.
  • Доступ для обслуговування: Забезпечити достатній простір навколо клапана для можливого демонтажу та обслуговування.
Рекомендації з експлуатації:
  • Відповідність параметрів: Експлуатувати клапан суворо в межах заявлених параметрів тиску (PN16) та температури.
  • Сумісність середовища: Переконатися, що робоче середовище хімічно сумісне з матеріалами клапана (AISI304 та PTFE).
  • Періодичний огляд: Регулярно перевіряти клапан на предмет витоків та коректної роботи поворотного диска.

Можливі ризики та обмеження

  1. Неправильний вибір матеріалу: Використання AISI304 у середовищах з високим вмістом хлоридів може призвести до точкової корозії.
  2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних значень може спричинити руйнування корпусу або ущільнення.
  3. Гідравлічний удар: Різке закриття клапана в системах з високою швидкістю потоку може спровокувати гідравлічний удар.
  4. Неякісний монтаж: Неправильне встановлення може призвести до витоків та передчасного виходу з ладу.
  5. Замерзання робочого середовища: Кристалізація рідини всередині клапана може пошкодити його компоненти.
  6. Обмежена герметичність: У системах з високими вимогами до герметичності (наприклад, газових) може знадобитися клапан з м'якшим ущільненням.
Характеристики
Основні
Країна виробникКитай
Функціональне призначення клапанаЗворотний клапан
Тип клапанаТарілчастий
Напрямок потоку в клапаніПрохідне
Умовний прохід32 мм
Робоче середовищеНеагресивна середа, Газоподібне середовище, Агресивне середовище, Вода, Газ, Пар, Повітря, Нафтопродукти, Пароводяна суміш
Тип приєднанняМуфтове
Діаметр різьблення першого торця1 1/4"В
Мінімальна робоча температура-20 град.
Діаметр різьблення другого торця1 1/4"В
Максимальна робоча температура300 град.
Мінімальний робочий тиск1 бар
Максимальний робочий тиск25 бар
Матеріал корпусуНержавіюча сталь
ПокриттяНержавіюча сталь
Спосіб монтажуГоризонтальний
Дистанційне управлінняНі
КолірСірий
Гарантійний термін12 міс
Додаткові характеристики
Ширина48 мм
Висота87 мм
Довжина100 мм
Мінімальна температура навколишнього середовища-20 град.
Максимальна температура навколишнього середовища50 град.
Інформація для замовлення
  • Ціна: 545 ₴
