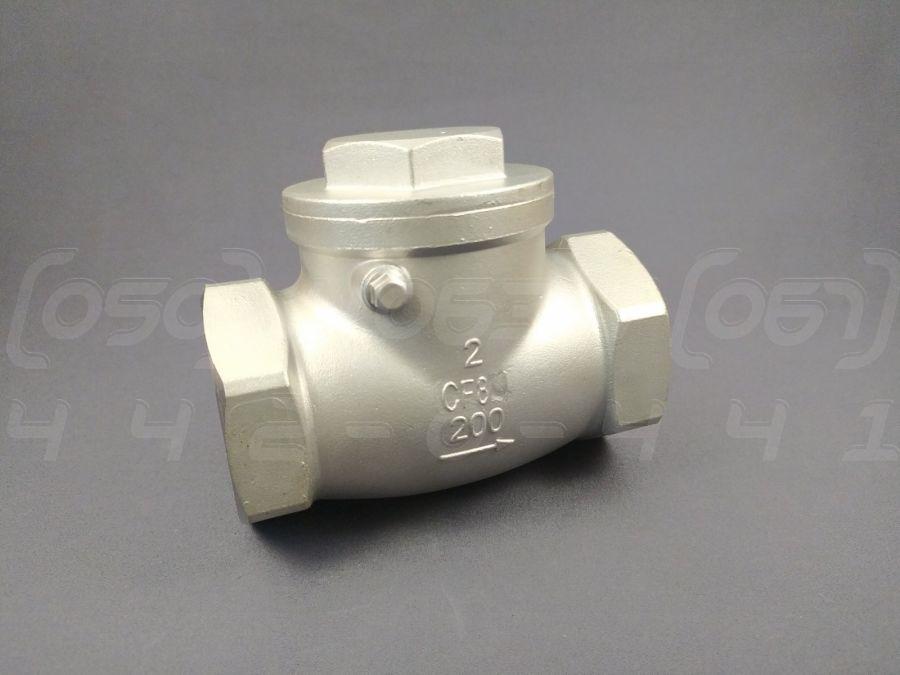

Клапан зворотний поворотний муфтовий нержавіючий DN50 (2"), н/ж сталь AISI304 (CF8), Ру16 (200 PSI), до 300°C

Клапан зворотний поворотний муфтовий DN50 (2") з нержавіючої сталі AISI304 - це тип захисної трубопровідної арматури, призначений для автоматичного запобігання зміні напрямку потоку робочого середовища в технологічній системі. Виготовляється з корозійностійкої нержавіючої сталі марки AISI304 (CF8), що забезпечує довговічність та надійність в експлуатації.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN50, що відповідає умовному проходу 50 мм або 2 дюйми.
2. Номінальний тиск (PN): Ру16 (16 бар / 1.6 МПа), або 200 WOG (Water, Oil, Gas).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8).
4. Матеріал диска (захлопки): Нержавіюча сталь AISI 304 (CF8).
5. Матеріал ущільнення: PTFE (фторопласт), що забезпечує високу герметичність та хімічну стійкість.
6. Тип з'єднання: Муфтове (різьбове), внутрішня трубна різьба стандарту BSPP (G).
7. Робоча температура: Діапазон від -20°C до +300°C.
8. Керуючий елемент: Поворотний диск (захлопка), який автоматично відкривається під дією прямого потоку середовища та закривається при його припиненні або реверсі.
9. Клас герметичності: Клас С згідно з ГОСТ 9544-2015, забезпечує надійне перекриття потоку.
10. Робоче середовище: Вода, пара, нафтопродукти, газ, харчові продукти, слабоагресивні кислоти та луги.

Синоніми та альтернативні назви

• Зворотний клапан: Загальний технічний термін, що вказує на основну функцію – запобігання зворотному потоку.
• Клапан зворотного ходу: Більш формальне технічне найменування, що використовується в документації.
• Поворотний зворотний клапан: Технічний термін, який описує конструкцію з поворотним диском як замикаючий елемент.
• Горизонтальний зворотний клапан: Назва, пов'язана з переважним монтажним положенням на горизонтальних ділянках трубопроводу.
• Нержавіючий зворотний клапан: Підкреслює ключову перевагу матеріалу – високу корозійну стійкість.
• Хлопавка: Поширений професійний сленг, яким називають робочий орган клапана (диск).

Області застосування

• Системи водопостачання та опалення: Запобігання зворотному потоку води в побутових і промислових мережах.
• Хімічна промисловість: Робота з різними реагентами, кислотами та лугами, сумісними зі сталлю AISI304.
• Нафтогазова промисловість: Використання в трубопроводах для транспортування нафти, газу та продуктів їх переробки.
• Харчова промисловість: Застосовується на підприємствах з виробництва напоїв, молочних продуктів, де важлива гігієнічність.
• Енергетика: Встановлення в паропроводах, конденсатних лініях та системах охолодження.
• Суднобудування та морські застосування: Захист систем від зворотного потоку в умовах підвищеної вологості.
• Системи HVAC: Використовується в системах опалення, вентиляції та кондиціонування повітря.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь не піддається іржі та стійка до агресивних середовищ.
2. Довговічність та надійність: Забезпечує тривалий термін служби арматури без втрати експлуатаційних якостей.
3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин, що дозволяє використовувати його в контакті з питною водою та харчовими продуктами.
4. Стійкість до температур: Зберігає свої властивості в широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Здатність витримувати значні навантаження без деформації.
6. Естетичний зовнішній вигляд: Гладка поверхня та сучасний вигляд арматури.
7. Добра зварюваність та оброблюваність: Спрощує монтаж та інтеграцію в складні трубопровідні системи.

Монтаж та експлуатація

• Напрямок потоку: Встановлення клапана повинно виконуватися суворо відповідно до стрілки, нанесеної на корпус.
• Положення у просторі: Рекомендується монтаж на горизонтальних ділянках трубопроводу з кришкою, спрямованою вгору.
• Ущільнення різьбових з'єднань: Для герметизації використовуйте сумісні ущільнювальні матеріали, такі як ФУМ-стрічка або анаеробний герметик.
• Відсутність напружень: Уникайте механічних напружень від трубопроводу на корпусі клапана.
• Промивання системи: Перед встановленням необхідно ретельно очистити трубопровід від бруду, піску та зварювального грату.

• Відповідність параметрів: Експлуатація повинна проводитися в межах допустимих значень тиску (Ру16) та температури (до +300°C).
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з матеріалами клапана (AISI304 та PTFE).
• Періодичний огляд: Регулярно перевіряйте клапан на наявність витоків та правильність функціонування диска.

Можливі ризики та обмеження

1. Гідравлічний удар: Різке закриття диска при високій швидкості потоку може викликати стрибок тиску в системі.
2. Неповне закриття: Потрапляння твердих частинок або сміття під диск може призвести до втрати герметичності.
3. Вібрація та шум: У системах з пульсуючим потоком можлива вібрація диска, що призводить до підвищеного зносу.
4. Неправильний монтаж: Встановлення в невірному положенні або проти потоку призведе до повної непрацездатності клапана.
5. Абразивний знос: Середовища з великою кількістю абразивних частинок можуть прискорити знос ущільнення та диска.
6. Замерзання робочого середовища: Кристалізація рідини всередині клапана може призвести до його руйнування.
