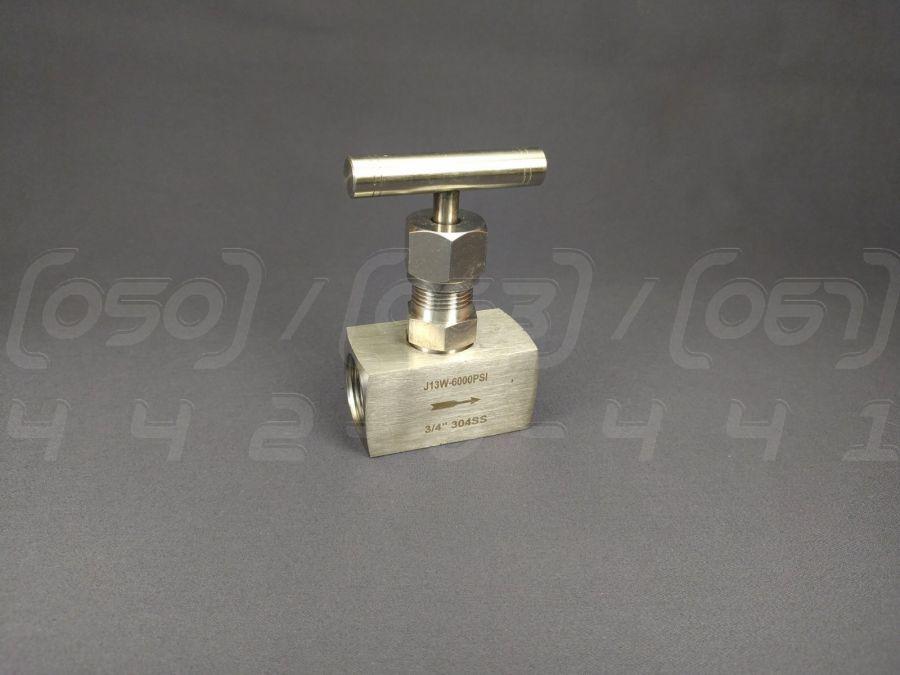

Вентиль голчастий муфтовий нержавіючий DN20 (3/4") н/ж сталь AISI304 Ру400 (6000 PSI) до 150°C BSPP

Вентиль голчастий муфтовий нержавіючий DN20 (3/4") - це запірно-регулююча арматура, призначена для точного контролю та плавного перекриття потоків рідин і газів під високим тиском. Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN): DN20, що відповідає 3/4 дюйма.
2. Номінальний тиск (PN): Ру400 (PN400), що еквівалентно 400 бар або 6000 PSI.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог CF8, 1.4301, 08Х18Н10).
4. Матеріал ущільнення штока: PTFE (фторопласт), забезпечує хімічну стійкість та герметичність.
5. Тип приєднання: Муфтове, внутрішня трубна циліндрична різьба BSPP (G 3/4").
6. Робоча температура: Від -20°C до +150°C.
7. Керуючий елемент: Маховик для ручного керування.

Синоніми та альтернативні назви

• Кран голчастий - найпоширеніший технічний синонім, що використовується інженерами та проєктувальниками.
• Кран тонкого регулювання - назва, яка описує основну функцію виробу: можливість дуже точно дозувати потік робочого середовища.
• Дросельний вентиль - технічний термін, що вказує на здатність арматури створювати значний гідравлічний опір (дроселювати потік).
• "Голка" - професійний сленг серед монтажників та слюсарів, використовується для стислості та зручності в усному мовленні.
• Запірний вентиль високого тиску - назва, що акцентує увагу на здатності працювати в системах з високим тиском.

Переваги голчастого вентиля

1. Висока точність регулювання: Конусна форма голки (запірного елемента) дозволяє дуже плавно та точно змінювати пропускну здатність.
2. Надійність при високому тиску: Монолітна конструкція корпусу та якісні матеріали забезпечують стабільну роботу при тиску до 400 атмосфер.
3. Відмінна герметичність: Конструкція "метал-по-металу" в парі з ущільненням з PTFE гарантує повне перекриття потоку в закритому положенні.
4. Плавність ходу: Різьбовий шток забезпечує плавне, без гідравлічних ударів, відкриття та закриття вентиля.
5. Компактні розміри: Невеликі габарити дозволяють встановлювати вентиль в обмеженому просторі, наприклад, в контрольно-вимірювальних приладах.
6. Довговічність та корозійна стійкість: Корпус з нержавіючої сталі AISI 304 стійкий до корозії та агресивних середовищ.

Варіанти здешевлення та їхні наслідки

• Використання сталі AISI 201 замість AISI 304: Значно знижується корозійна стійкість, особливо в умовах підвищеної вологості або контакту з агресивними середовищами, що призводить до швидкого іржавіння та виходу з ладу.
• Зменшення товщини стінок корпусу: Знижується механічна міцність та максимально допустимий робочий тиск. Вентиль стає більш вразливим до механічних пошкоджень та вібрацій.
• Застосування дешевих ущільнень (наприклад, NBR): Обмежується верхня температурна межа (до +90°C) та звужується список сумісних робочих середовищ, що унеможливлює використання в хімічній промисловості або з гарячими рідинами.
• Спрощена конструкція штока та голки: Втрачається точність регулювання, підвищується ризик протікання по штоку та знижується загальна надійність виробу.

Монтаж та експлуатація

• Очищення трубопроводу: Перед встановленням необхідно переконатися, що труби очищені від бруду, окалини та інших сторонніх частинок.
• Напрямок потоку: Рекомендується встановлювати вентиль так, щоб середовище подавалося під голку, що полегшує керування та знижує знос.
• Ущільнення з'єднань: Для герметизації різьбових з'єднань BSPP використовуйте фторопластову стрічку (ФУМ) або анаеробний герметик, сумісний з нержавіючою сталлю.
• Затягування: Затягуйте вентиль за допомогою відповідного гайкового ключа, прикладаючи зусилля до шестигранника на корпусі, а не до рукоятки.
• Відсутність напружень: Трубопровід має бути змонтований так, щоб на корпус вентиля не передавалися згинальні або розтягувальні навантаження.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливих залишків ущільнювальних матеріалів.

• Плавне керування: Відкриття та закриття вентиля слід проводити плавно, обертаючи маховик без застосування надмірних зусиль чи ударних інструментів.
• Відповідність параметрів: Не допускається експлуатація вентиля при тиску та температурі, що перевищують значення, вказані в паспорті (Ру400, 150°C).
• Сумісність середовища: Переконайтеся, що робоче середовище є хімічно сумісним з матеріалами вентиля (AISI 304 та PTFE).
• Періодичний огляд: Регулярно перевіряйте вентиль на предмет зовнішніх пошкоджень та протікань, особливо в області ущільнення штока.

Можливі ризики та обмеження

1. Абразивне зношування: Не призначений для роботи з середовищами, що містять тверді абразивні частинки (пісок, окалина), які можуть пошкодити сідло та голку.
2. Кавітація: При різкому падінні тиску на вентилі може виникнути кавітація, що призводить до шуму, вібрації та ерозії внутрішніх частин.
3. Обмежена пропускна здатність: Вентиль не є повнопрохідним і створює значний гідравлічний опір навіть у повністю відкритому стані.
4. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів через ризик пітингової корозії.
5. Замерзання робочого середовища: При негативних температурах замерзання води всередині корпусу може призвести до його руйнування.
6. Неякісний монтаж: Неправильне затягування або відсутність ущільнення може призвести до витоків робочого середовища.

Галузі застосування

• Хімічна та нафтохімічна промисловість
• Лабораторні установки та стенди
• Системи відбору проб (sampling lines)
• Пневматичні та гідравлічні системи високого тиску
• Харчова промисловість (лінії подачі інгредієнтів)
• Системи КВПіА (контрольно-вимірювальні прилади та автоматика)
• Машинобудування та приладобудування

Переваги нержавіючої сталі

1. Корозійна стійкість: Головна перевага, що забезпечує тривалий термін служби в агресивних та вологих середовищах.
2. Гігієнічність: Гладка поверхня без пор перешкоджає розмноженню бактерій, що є критично важливим для харчової та фармацевтичної промисловості.
3. Міцність та довговічність: Нержавіюча сталь має високу механічну міцність та зносостійкість.
4. Термостійкість: Зберігає свої властивості в широкому діапазоні температур, від кріогенних до високих.
5. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують фарбування та зберігають привабливий вигляд протягом усього терміну експлуатації.
6. Екологічність: Матеріал повністю підлягає вторинній переробці без втрати якості.
