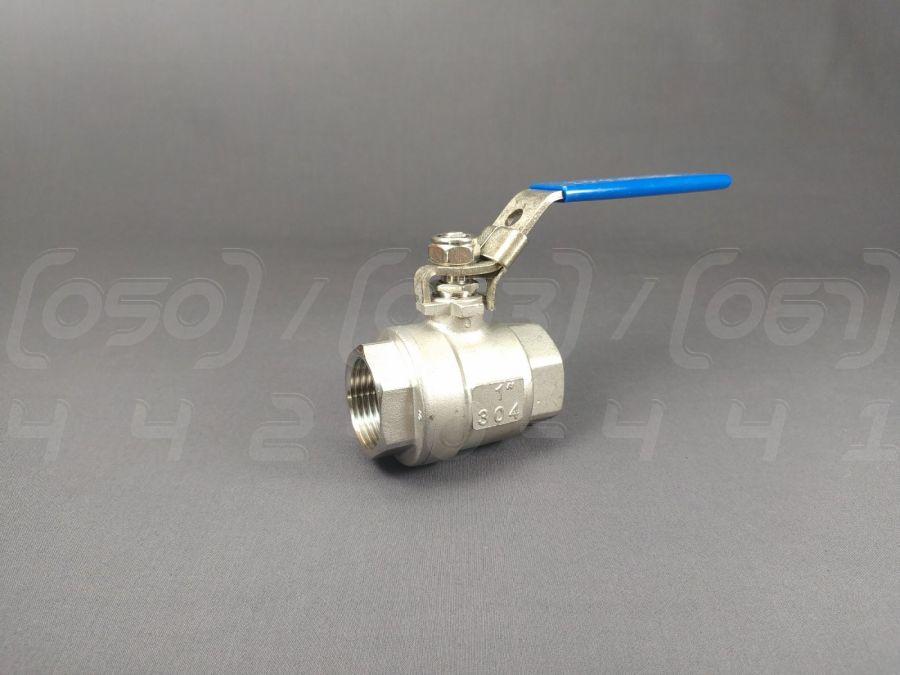

Кран кульовий муфтовий нержавіючий DN25 (1") н/ж сталь AISI304, 1000 WOG, внутрішня-внутрішня різьба BSPP, з фіксатором

Кран кульовий муфтовий нержавіючий DN25 (1") AISI304 1000 WOG - це запірна арматура, призначена для повного перекриття потоку робочого середовища в трубопроводах. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN): DN25 або 1" дюйм.
2. Номінальний тиск (PN): 1000 WOG (Water, Oil, Gas), що еквівалентно приблизно PN63 (6.3 МПа). Це вказує на високу міцність та надійність крана для роботи в системах з високим тиском.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог 08Х18Н10, 1.4301), що забезпечує відмінну корозійну стійкість у більшості промислових та побутових середовищ.
4. Матеріал ущільнень: PTFE (фторопласт), який гарантує хімічну стійкість та надійну герметичність у широкому діапазоні температур.
5. Тип приєднання: Муфтове, з внутрішньою-внутрішньою трубною циліндричною різьбою (ВР-ВР) стандарту BSPP (G 1").
6. Робоча температура: Від -25°C до +180°C, залежно від параметрів робочого середовища.
7. Конструкція: Двоскладовий, повнопрохідний. Повнопрохідна конструкція означає, що діаметр отвору в кулі відповідає внутрішньому діаметру труби, що мінімізує гідравлічні втрати.
8. Ключова характеристика: Оснащений фіксатором на руків'ї, що дозволяє заблокувати кран у відкритому або закритому положенні, запобігаючи випадковій або несанкціонованій зміні його стану.

Синоніми та альтернативні назви

• Вентиль кульовий: Технічно не зовсім коректний, але часто вживаний у розмовній мові синонім, де "вентиль" використовується як загальна назва для запірної арматури.
• Запірний клапан: Загальний технічний термін, що описує функцію пристрою – перекриття потоку. Кульовий кран є одним із видів запірних клапанів.
• Кульова засувка: Некоректна сленгова назва. Засувки мають іншу конструкцію (клинову або шиберну), але іноді цей термін помилково застосовують до кульових кранів.
• Кран ВР-ВР: Професійний сленг, де ВР означає "внутрішня різьба". Вказує на тип приєднання "мама-мама".
• Кран мама-мама: Широко розповсюджений сленговий термін для позначення фітингів або арматури з двома внутрішніми різьбами.
• Кран гайка-гайка: Аналогічний сленговий термін, де "гайка" символізує внутрішню різьбу.
• Кран 1000 WOG: Назва, що акцентує увагу на високому класі тиску, що важливо для систем з високими навантаженнями.
• Кран з нержавійки: Узагальнена побутова назва, що вказує на матеріал виробу.

Переваги крана кульового двоскладового

1. Швидка дія: Повне відкриття або закриття здійснюється поворотом руків'я всього на 90 градусів, що забезпечує миттєве перекриття потоку.
2. Мінімальний гідравлічний опір: Повнопрохідна конструкція не створює звуження потоку, що знижує втрати тиску в системі.
3. Висока надійність та герметичність: Сферичний затвор та ущільнення з PTFE забезпечують герметичність класу "А" в обох напрямках потоку.
4. Візуальний контроль положення: Положення руків'я (вздовж труби – відкрито, поперек – закрито) дозволяє легко визначити стан крана.
5. Безпека експлуатації: Наявність фіксатора на руків'ї запобігає випадковому відкриттю або закриттю, що критично важливо на відповідальних ділянках.
6. Ремонтопридатність: Двоскладова конструкція дозволяє проводити обслуговування та заміну ущільнень без повного демонтажу крана з трубопроводу.
7. Довговічність: Корпус з нержавіючої сталі AISI 304 та зносостійкі ущільнення гарантують тривалий термін служби.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Замість AISI 304 може використовуватися дешевша сталь AISI 201. Наслідки: Значне зниження корозійної стійкості, особливо у вологих середовищах, що призводить до появи іржі та скорочення терміну служби.
• Зменшення товщини стінок корпусу: Виробництво кранів з тоншими стінками знижує металоємність. Наслідки: Знижується механічна міцність та максимальний робочий тиск. Кран стає більш вразливим до гідравлічних ударів та механічних навантажень.
• Використання неякісних ущільнень: Заміна PTFE на дешевші матеріали (наприклад, NBR або гуму низької якості). Наслідки: Звужується діапазон робочих температур, знижується хімічна стійкість, ущільнення швидше зношуються, що призводить до протікань.
• Неповнопрохідна конструкція: Виготовлення крана зі стандартним (звуженим) проходом. Наслідки: Збільшується гідравлічний опір, що призводить до втрат тиску в системі та зниження її ефективності.

Монтаж та експлуатація

1. Підготовка трубопроводу: Перед встановленням крана трубопровід необхідно ретельно очистити від бруду, іржі та зварювального грату.
2. Ущільнення різьбових з'єднань: Для герметизації різьби використовуйте відповідні ущільнювальні матеріали, такі як фторопластова стрічка (ФУМ) або анаеробний герметик, сумісні з нержавіючою сталлю.
3. Затягування: Кран слід закручувати за ту частину корпусу, що нагвинчується на трубу, використовуючи відповідний гайковий ключ. Не докладайте надмірних зусиль і не використовуйте руків'я як важіль для затягування.
4. Відсутність напружень: Переконайтеся, що кран встановлений без перекосів та механічних напружень з боку трубопроводу.
5. Доступ для обслуговування: Забезпечте достатній простір навколо крана для вільного повороту руків'я та можливого обслуговування.
6. Промивання системи: Після завершення монтажу рекомендується промити систему для видалення залишків ущільнювальних матеріалів та іншого сміття.

• Плавне керування: Відкриття та закриття крана слід проводити плавно, щоб уникнути гідравлічних ударів у системі.
• Відповідність параметрів: Не допускайте перевищення максимальних значень робочого тиску та температури, зазначених у технічних характеристиках.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з матеріалами крана (AISI 304 та PTFE).
• Періодичний огляд: Регулярно перевіряйте кран на предмет витоків та цілісності корпусу.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода) або в деяких кислотах, де потрібна сталь AISI 316.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних значень (1000 WOG, 180°C) може призвести до руйнування корпусу або ущільнень.
3. Абразивне зношування: За наявності в робочому середовищі твердих абразивних частинок (пісок, окалина) можливе пошкодження полірованої поверхні кулі та сідел, що призведе до втрати герметичності.
4. Кавітація: В умовах різкого перепаду тиску може виникнути кавітація, що руйнує внутрішні компоненти крана.
5. Неякісний монтаж: Неправильне затягування або використання невідповідних ущільнювачів може стати причиною витоків.
6. Замерзання робочого середовища: Якщо в крані залишається вода, при замерзанні вона може пошкодити корпус через розширення.
7. Обмежене застосування для регулювання: Кульові крани призначені для роботи в повністю відкритому або закритому положенні. Використання в проміжних положеннях для дроселювання потоку призводить до швидкого зносу ущільнень.

Галузі застосування

• Системи водопостачання та опалення: Гаряча та холодна вода.
• Харчова промисловість: Транспортування напоїв, молока, олій.
• Хімічна промисловість: Робота з неагресивними та слабкоагресивними розчинами.
• Фармацевтична промисловість: Системи з високими вимогами до гігієни.
• Нафтогазова галузь: Лінії подачі палива, мастил, газу (WOG).
• Пневматичні системи: Лінії стисненого повітря.

Переваги нержавіючої сталі

1. Корозійна стійкість: Головна перевага, що забезпечує довговічність в агресивних середовищах.
2. Гігієнічність: Гладка поверхня не сприяє розмноженню бактерій, що є критичним для харчової та фармацевтичної галузей.
3. Міцність та жароміцність: Зберігає механічні властивості в широкому діапазоні температур.
4. Естетичний зовнішній вигляд: Не потребує додаткового покриття та зберігає привабливий вигляд протягом усього терміну служби.
5. Екологічність: Нержавіюча сталь на 100% підлягає вторинній переробці.
