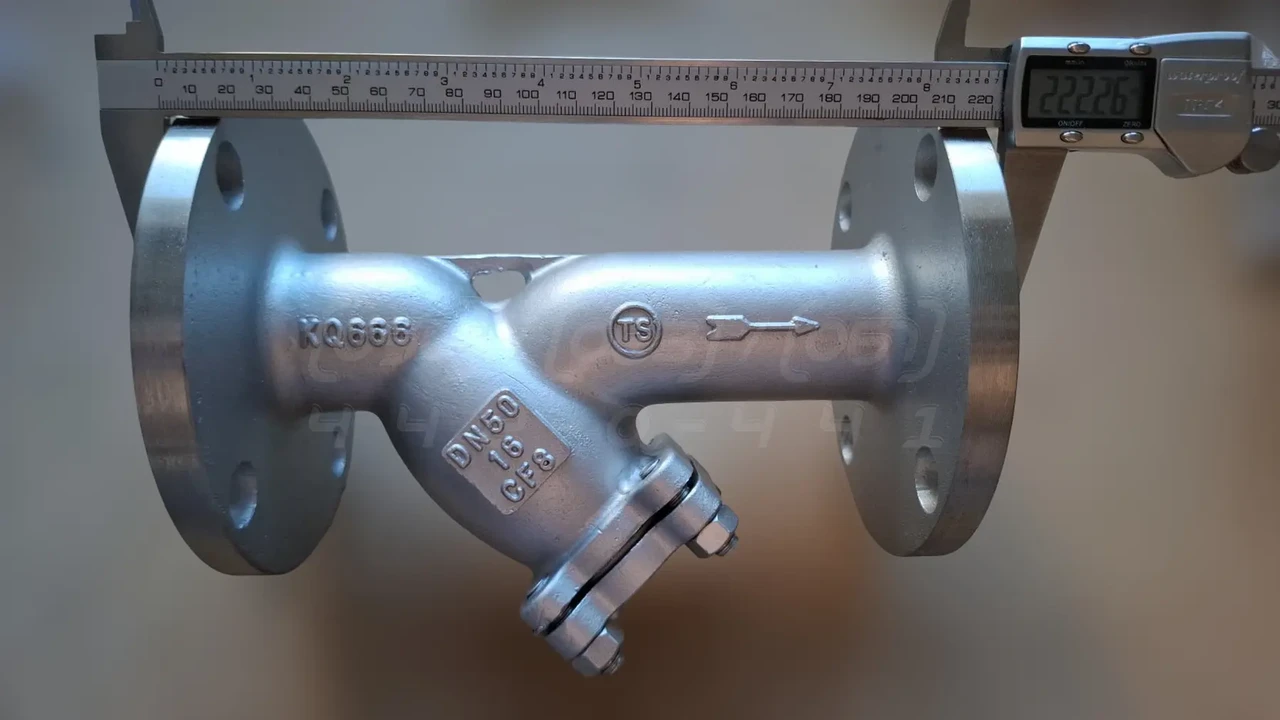

Фільтр сітчастий фланцевий нержавіючий DN50 (2"), н/ж сталь AISI304 (CF8), PN16, до 200°C, Y-подібний, 60 меш

Фільтр сітчастий фланцевий нержавіючий DN50 (2") PN16 - це Y-подібний трубопровідний елемент, призначений для механічного очищення робочого середовища від твердих частинок. Виготовляється з нержавіючої сталі марки AISI304 (CF8).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN50 (еквівалент Ду50 або 2 дюйми), забезпечує оптимальну пропускну здатність для відповідних трубопроводів.
2. Номінальний тиск (PN): PN16 (16 бар або 1.6 МПа), що дозволяє використовувати його в системах із середнім тиском.
3. Матеріал корпусу та ущільнень: Корпус виготовлений з високоякісної нержавіючої сталі марки AISI 304 (або її ливарного аналога CF8), що гарантує чудову корозійну стійкість. Фільтрувальна сітка також виконана зі сталі AISI 304. В якості ущільнення кришки використовується PTFE (фторопласт), що забезпечує герметичність у широкому діапазоні температур.
4. Тип з'єднання: Фланцеве за стандартом EN 1092-1, забезпечує надійне та герметичне кріплення до трубопроводу та іншого обладнання.
5. Робоча температура: Максимальна робоча температура сягає +200°C, що робить даний грязьовик придатним для гарячої води, пари та інших теплоносіїв.
6. Фільтрувальний елемент: Сітчастий фільтр з нержавіючої сталі з розміром вічка 60 mesh (приблизно 250 мікрон), ефективно затримує іржу, окалину та інші механічні домішки.
7. Конструкція: Y-подібна форма корпусу забезпечує мінімальний гідравлічний опір та зручність під час очищення сітки через спеціальну дренажну пробку.

Області застосування

• Промислове обладнання та технологічні лінії: Захист насосів, клапанів, витратомірів та інших чутливих компонентів.
• Нафтогазова промисловість: Фільтрація нафтопродуктів, технічних рідин та газів.
• Хімічна промисловість: Робота з помірно агресивними середовищами, сумісними зі сталлю AISI 304.
• Харчова промисловість: Застосовується в системах подачі води, сиропів та інших рідких харчових продуктів.
• Енергетика: Встановлення в контурах теплових мереж, системах підготовки води для котлів.
• Системи водопостачання та опалення: Грубе очищення гарячої та холодної води в комунальних та промислових мережах.
• Пневматичні та гідравлічні системи: Захист компонентів від твердих частинок в оливі або стисненому повітрі.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь марки AISI 304 стійка до впливу води, пари, харчових продуктів та багатьох хімічних реагентів.
2. Довговічність та надійність: Матеріал забезпечує тривалий термін служби арматури навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: Гладка поверхня запобігає накопиченню відкладень та розмноженню бактерій, що є критично важливим для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур, від низьких до +200°C.
5. Міцність при високому тиску: Здатність витримувати тиск до PN16 гарантує безпеку та стабільність роботи системи.
6. Естетичний зовнішній вигляд: Арматура з нержавіючої сталі не потребує додаткового покриття та зберігає привабливий вигляд.
7. Добра зварюваність та оброблюваність: Спрощує інтеграцію в існуючі трубопровідні системи.

Монтаж та експлуатація

• Напрямок потоку: Встановлювати суворо за напрямком стрілки, вказаної на корпусі, для коректної роботи.
• Положення: Монтаж можливий як на горизонтальних, так і на вертикальних ділянках трубопроводу (з потоком вниз), при цьому кришка ревізії має бути спрямована вниз для зручності обслуговування.
• Ущільнення з'єднань: Використовувати відповідні міжфланцеві прокладки для забезпечення повної герметичності.
• Відсутність напружень: Трубопровід має бути відцентрований, щоб уникнути механічних напружень на корпусі фільтра.
• Доступ для обслуговування: Забезпечити достатньо вільного простору навколо фільтра для можливості демонтажу та очищення сітки.
• Промивання системи: Перед введенням в експлуатацію рекомендовано промити систему для видалення монтажного сміття.

• Сумісність середовища: Переконатися, що робоче середовище є хімічно сумісним з матеріалами фільтра (AISI 304 та PTFE).
• Періодичний огляд: Регулярно перевіряти ступінь забруднення сітки та проводити її очищення для запобігання зростанню перепаду тиску та зниженню пропускної здатності.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу для специфічних середовищ: Сталь AISI 304 може зазнавати корозії в хлоридних середовищах або при контакті з сильними кислотами.
2. Перевищення робочих параметрів: Експлуатація при тиску вище PN16 або температурі понад 200°C може призвести до руйнування або втрати герметичності.
3. Абразивне зношування: Інтенсивний потік середовища з великою кількістю твердих абразивних частинок може з часом зношувати сітку та внутрішню поверхню корпусу.
4. Кавітація: Може виникати при різких перепадах тиску, що призводить до пошкодження внутрішніх елементів.
5. Неякісний монтаж: Неправильне затягування фланцевих з'єднань або відсутність співвісності може стати причиною протікання.
6. Замерзання робочого середовища: При негативних температурах замерзання рідини всередині фільтра може призвести до його руйнування.
