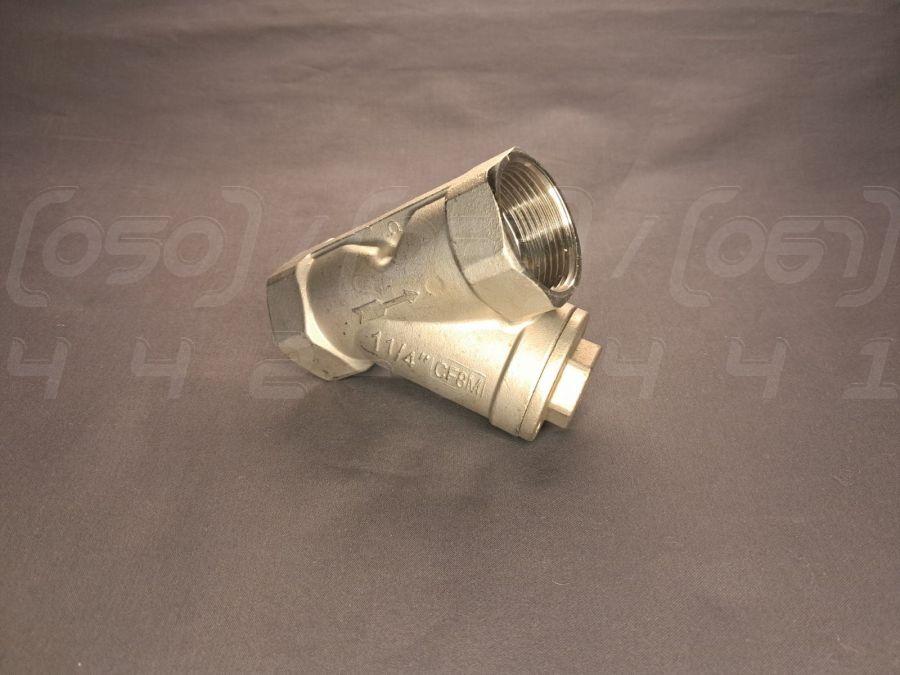

Фільтр муфтовий нержавіючий DN32 (1"1/4), н/ж сталь AISI304, Ру40 (800 PSI), Y-подібний, різьба BSPP, 60 меш

Фільтр муфтовий нержавіючий DN32 (1"1/4) Y-подібний - це тип трубопровідної арматури, призначений для механічної фільтрації та очищення робочих середовищ від твердих частинок. Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

Цей сітчастий фільтр має набір параметрів, які визначають його функціональність та сферу застосування. Правильний підбір за характеристиками є запорукою довговічної та безаварійної роботи всієї системи.

1. Номінальний діаметр (DN/Ду): DN32, що відповідає умовному проходу 1"1/4 дюйма або 32 мм.
2. Номінальний тиск (PN): Ру40 (PN40), що еквівалентно 40 бар або 800 PSI, дозволяє використовувати даний грязьовик у системах з високим тиском.
3. Матеріал корпусу та сітки: Корпус та пробка виготовлені з високоякісної нержавіючої сталі марки AISI 304 (аналог CF8, 08Х18Н10), що забезпечує чудову корозійну стійкість. Фільтруючий елемент (сітка) також виконаний зі сталі AISI 304.
4. Матеріал ущільнення: В якості ущільнювача використовується PTFE (фторопласт), який гарантує герметичність з'єднання та стійкість до агресивних середовищ і температур.
5. Тип з'єднання: Муфтове (різьбове) з внутрішньою циліндричною різьбою BSPP (G).
6. Робоча температура: Широкий діапазон температур від -20°C до +220°C, що робить його універсальним рішенням для багатьох завдань.
7. Ступінь фільтрації: Стандартна сітка на 60 меш, що забезпечує ефективне видалення середніх та великих механічних домішок.

Області застосування

Y-подібний фільтр з нержавіючої сталі є незамінним компонентом у різних галузях завдяки своїй надійності та універсальності.

• Промислове обладнання та технологічні лінії: Захист насосів, клапанів, витратомірів та іншого чутливого обладнання.
• Нафтогазова промисловість: Фільтрація нафтопродуктів, газів та технологічних рідин.
• Хімічна промисловість: Робота з кислотами, лугами та іншими корозійно-активними речовинами.
• Харчова промисловість: Очищення води, напоїв, сиропів та інших харчових продуктів.
• Енергетика: Застосування в системах паро- та водопостачання, контурах охолодження.
• Системи водопостачання та опалення: Грубе очищення води для запобігання засміченню труб та радіаторів.
• Пневматичні та гідравлічні системи: Захист компонентів від забруднень в маслі або стисненому повітрі.
• Машинобудування: Інтеграція в різні агрегати та установки як захисний елемент.

Переваги нержавіючої сталі

Використання нержавіючої сталі AISI 304 як основного матеріалу дає цьому виробу низку ключових переваг.

1. Висока корозійна стійкість: Матеріал не піддається іржі та стійкий до впливу більшості агресивних середовищ.
2. Довговічність та надійність: Фільтр грубої очистки має міцну конструкцію, розраховану на тривалий термін служби без втрати експлуатаційних якостей.
3. Гігієнічність та екологічна безпека: Сталь AISI 304 є гігієнічним матеріалом, допущеним до контакту з харчовими продуктами.
4. Стійкість до температур: Зберігає свої властивості як за низьких, так і за високих температур.
5. Міцність при високому тиску: Здатність витримувати тиск до Ру40 (800 PSI) робить його надійним елементом у відповідальних системах.
6. Естетичний зовнішній вигляд: Нержавіюча арматура має привабливий вигляд і не потребує додаткового покриття.
7. Простота обслуговування: Конструкція Y-фільтра дозволяє легко витягувати та очищати сітку без необхідності демонтажу всього пристрою з трубопроводу.

Монтаж та експлуатація

• Напрямок потоку: Встановлення проводиться суворо за напрямком стрілки, вказаної на корпусі.
• Положення: Фільтр слід монтувати на горизонтальних ділянках трубопроводу пробкою вниз для збору осаду. Допускається монтаж на вертикальних ділянках з потоком зверху вниз.
• Ущільнення різьбових з'єднань: Використовуйте відповідні ущільнювальні матеріали (наприклад, стрічку ФУМ або анаеробний герметик), сумісні з робочим середовищем.
• Доступ для обслуговування: Забезпечте достатній простір під пробкою для її відкручування та вилучення фільтруючого елемента.
• Промивання системи: Перед установкою рекомендується промити трубопровід для видалення великого сміття.

• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з матеріалами фільтра (AISI 304 та PTFE).
• Періодичний огляд: Регулярно перевіряйте та очищуйте сітку від накопичених забруднень, щоб уникнути падіння тиску в системі.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Для специфічних середовищ (наприклад, хлоридів або сильних кислот) може знадобитися сталь марки AISI 316.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних значень (Ру40, +220°C) може призвести до пошкодження.
3. Абразивне зношування: Потоки з високою концентрацією твердих абразивних частинок можуть з часом зношувати сітку та корпус.
4. Кавітація: Може виникнути при різких перепадах тиску, що негативно позначається на внутрішніх поверхнях.
5. Замерзання робочого середовища: Замерзання води всередині фільтра може призвести до його руйнування через розширення льоду.
6. Обмежена пропускна здатність: У міру забруднення сітки пропускна здатність фільтра знижується, що вимагає своєчасної очистки.
