Фільтр сітчастий фланцевий нержавіючий DN80 (3"), н/ж сталь AISI 304 (CF8), PN16, до 200°C, Y-подібний

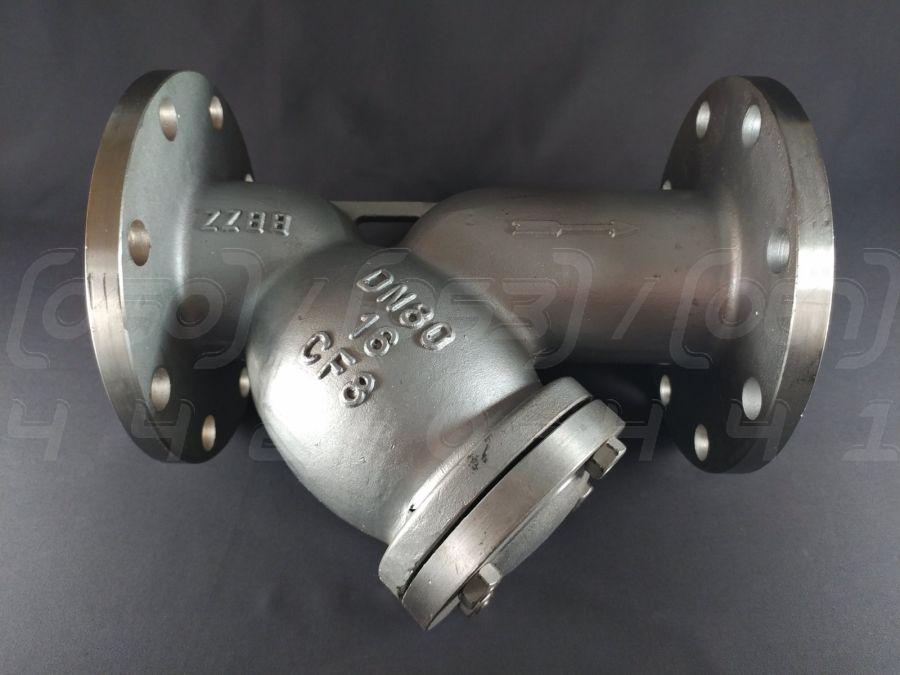

Фільтр сітчастий фланцевий нержавіючий DN80 (3"), н/ж сталь AISI 304 (CF8), PN16 - це Y-подібний трубопровідний елемент, призначений для механічного очищення робочого середовища від твердих частинок, окалини та інших домішок. Виготовляється з нержавіючої сталі марки AISI 304 (CF8).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN80, що відповідає 3 дюймам.
2. Номінальний тиск (PN): PN16 (16 бар).
3. Матеріал корпусу: Нержавіюча сталь марки AISI 304 (ливарний аналог CF8, європейський аналог 1.4301).
4. Матеріал фільтруючого елемента (сітки): Нержавіюча сталь AISI 304.
5. Матеріал ущільнення кришки та пробки: PTFE (фторопласт), що забезпечує чудову хімічну стійкість та герметичність.
6. Тип приєднання: Фланцеве за стандартом DIN, будівельна довжина відповідає DIN 3202-F1.
7. Робоча температура: Діапазон від -20°C до +200°C.
8. Ступінь фільтрації: Стандартна сітка 60 mesh (розмір комірки близько 1.0 мм), ефективно затримує великі та середні частинки.
9. Конструктивні особливості: Y-подібний (косий) корпус, болтове кріплення кришки для зручності обслуговування та очищення сітки, а також зливна пробка з різьбою для можливості встановлення дренажного крана.

Області застосування

Цей фільтр грубої очистки є універсальним рішенням для багатьох галузей завдяки своїй надійності та матеріалам виконання.

• Промислове обладнання та технологічні лінії: Захист насосів, клапанів, витратомірів та іншого чутливого обладнання.
• Нафтогазова та хімічна промисловість: Фільтрація агресивних та неагресивних рідин і газів.
• Харчова промисловість: Застосовується в системах подачі води, сиропів та інших рідких продуктів, де потрібна гігієнічність.
• Енергетика: Встановлення в системах технічного водопостачання, пароконденсатних лініях.
• Системи водопостачання та опалення: Очищення води від піску, іржі та інших механічних домішок.
• Пневматичні та гідравлічні системи: Захист компонентів систем від забруднень.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь AISI 304 стійка до впливу води, пари, слабких кислот та лугів.
2. Довговічність та надійність: Міцна конструкція та якісні матеріали гарантують тривалий термін служби арматури.
3. Гігієнічність та екологічна безпека: Матеріал не вступає в реакцію з робочим середовищем, що є критично важливим для харчової та фармацевтичної галузей.
4. Стійкість до температур: Фільтр стабільно працює в широкому діапазоні температур (до 200°C).
5. Міцність при високому тиску: Здатний витримувати робочий тиск до PN16.
6. Естетичний зовнішній вигляд: Зберігає свій вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Спрощує інтеграцію в існуючі трубопровідні системи.

Монтаж та експлуатація

• Напрямок потоку: Встановлювати суворо за напрямком стрілки, вказаної на корпусі.
• Положення: Монтаж можливий як на горизонтальних, так і на вертикальних трубопроводах (при потоці зверху вниз). Кришка фільтра повинна бути спрямована вниз для збору відкладень.
• Ущільнення фланцевих з'єднань: Використовувати відповідні міжфланцеві прокладки, сумісні з робочим середовищем та параметрами системи.
• Затягування: Болти фланцевих з'єднань слід затягувати рівномірно, хрест-навхрест.
• Доступ для обслуговування: Забезпечити достатній простір навколо фільтра для безперешкодного зняття кришки та вилучення сітки для очищення.
• Промивання системи: Перед запуском рекомендується промити трубопровід для видалення монтажного сміття.

• Сумісність середовища: Переконатися, що матеріал корпусу (AISI 304) та ущільнення (PTFE) хімічно сумісний з робочим середовищем.
• Періодичний огляд: Регулярно перевіряти ступінь забруднення сітки та проводити її очищення, щоб уникнути значного падіння тиску в системі.
• Очищення: Для очищення необхідно перекрити потік, скинути тиск, відкрутити зливну пробку, а потім болти кришки, витягти та промити сітку.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання з хлоридами, сірчаною та соляною кислотами високої концентрації.
2. Перевищення робочих параметрів: Експлуатація при тиску вище PN16 або температурі вище 200°C може призвести до руйнування.
3. Абразивне зношування: Інтенсивний потік середовища з великою кількістю твердих абразивних частинок може прискорити знос сітки та корпусу.
4. Кавітація: Може виникнути при різких перепадах тиску, що веде до пошкодження внутрішніх елементів.
5. Замерзання робочого середовища: При негативних температурах та наявності води в системі можливе замерзання та пошкодження корпусу.
6. Обмежена пропускна здатність: Засмічення сітки призводить до збільшення гідравлічного опору та зниження пропускної здатності.
