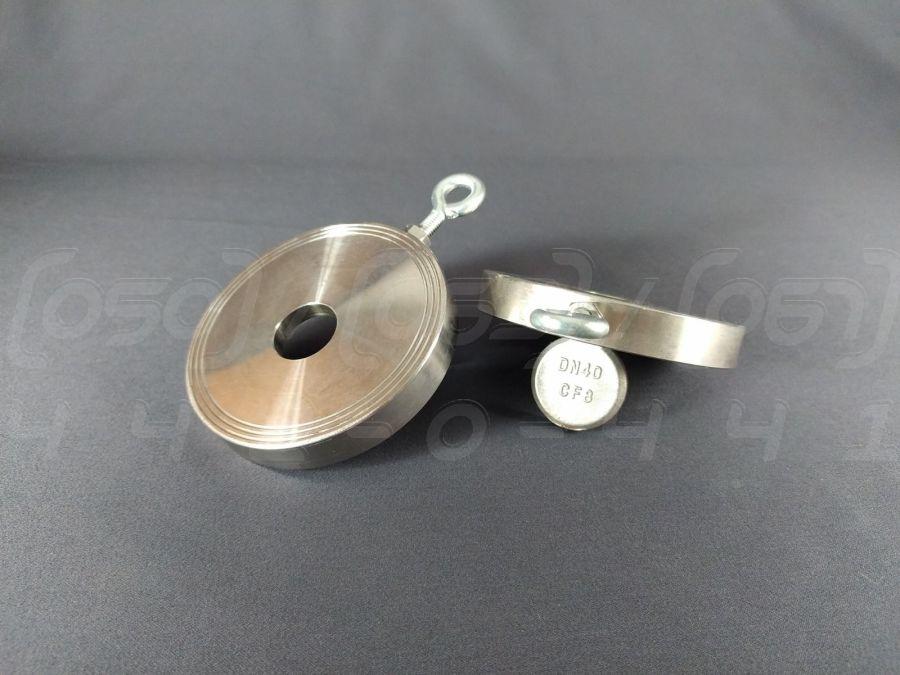

Клапан зворотний поворотний міжфланцевий DN40 (1 1/2") н/ж сталь AISI304 (CF8), Ру16 (PN16), до 300°C

Клапан зворотний поворотний міжфланцевий DN40 AISI304 - це тип захисної трубопровідної арматури, призначений для автоматичного запобігання зворотному потоку робочого середовища. Виготовляється з нержавіючої сталі марки AISI304 (CF8).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN40 або 1 1/2" дюйма.
2. Номінальний тиск (PN/Ру): PN16 (Ру16), що відповідає 1.6 МПа.
3. Матеріал корпусу: Нержавіюча сталь AISI304 (ливарний аналог CF8, європейський аналог 1.4301, вітчизняний аналог 08Х18Н10).
4. Матеріал ущільнення: Для забезпечення роботи при температурі до 300°C використовується ущільнення типу "метал-по-металу" або спеціальні графітові ущільнення.
5. Тип з'єднання: Міжфланцевий (wafer), для встановлення між фланцями трубопроводу стандартів DIN або ДСТУ.
6. Робоча температура: Діапазон від -40°C до +300°C, залежно від конкретного виконання ущільнення.
7. Керуючий елемент: Поворотний диск (заслінка), що відкривається під тиском прямого потоку.
8. Клас герметичності: Клас С згідно з ГОСТ 9544-2015 (для ущільнення "метал-по-металу").

Синоніми та альтернативні назви

• Зворотний клапан: Загальний технічний термін для арматури, що запобігає зміні напрямку потоку.
• Клапан зворотного ходу: Більш повна технічна назва, що підкреслює функцію.
• Поворотний клапан: Технічний термін, що описує конструкцію запірного елемента у вигляді поворотного диска.
• Міжфланцевий клапан: Термін, що вказує на тип монтажу — затискання між фланцями.
• Wafer check valve: Англомовний технічний еквівалент, що часто використовується в документації.
• Хлопавка: Професійний сленг, що виник через характерний звук, який диск видає при різкому закритті.

Переваги клапана зворотного поворотного

1. Низький гідравлічний опір: Повнопрохідна конструкція забезпечує мінімальні втрати тиску в системі, що є критичним для енергоефективності.
2. Автоматична робота: Не вимагає зовнішніх джерел енергії або ручного керування, спрацьовує під дією потоку середовища.
3. Проста та надійна конструкція: Мінімальна кількість рухомих частин забезпечує високу довговічність та відмовостійкість.
4. Універсальність монтажу: Міжфланцевий (wafer) тип дозволяє встановлювати клапан на горизонтальних, вертикальних та похилих ділянках трубопроводу.
5. Висока швидкість спрацьовування: Швидке закриття при припиненні прямого потоку, що мінімізує зворотний хід середовища.
6. Можливість роботи із забрудненими середовищами: Конструкція менш чутлива до наявності твердих частинок у потоці порівняно з іншими типами зворотних клапанів.
7. Простота обслуговування: Легкий доступ до внутрішніх елементів для огляду та ремонту без необхідності демонтажу всього вузла.

Області застосування

• Промислове обладнання та технологічні лінії
• Нафтогазова промисловість
• Хімічна промисловість
• Харчова промисловість
• Енергетика
• Системи водопостачання та опалення
• Машинобудування
• Пневматичні та гідравлічні системи

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь AISI304 відмінно протистоїть впливу води, пари, нафтопродуктів та багатьох хімічних реагентів.
2. Довговічність та надійність: Матеріал стійкий до зносу та механічних пошкоджень, забезпечуючи тривалий термін служби.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь не виділяє шкідливих речовин і легко очищується, що дозволяє використовувати її в харчовій промисловості.
4. Стійкість до температур: Зберігає свої міцнісні характеристики в широкому діапазоні температур, включаючи високі до 300°C.
5. Міцність при високому тиску: Здатна витримувати тиск до 16 бар і вище, залежно від конструкції.
6. Естетичний зовнішній вигляд: Арматура з нержавіючої сталі не потребує додаткового покриття та зберігає свій вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Дозволяє легко інтегрувати арматуру в існуючі системи.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед монтажем необхідно очистити внутрішню поверхню прилеглих труб від бруду, іржі та окалини.
• Напрямок потоку: Встановлювати клапан суворо відповідно до стрілки на корпусі, що вказує напрямок потоку середовища.
• Центрування: Клапан має бути точно відцентрований між фланцями для забезпечення рівномірного прилягання та герметичності.
• Затягування: Болти фланцевого з'єднання слід затягувати рівномірно, хрест-навхрест, щоб уникнути перекосу.
• Відсутність напружень: Трубопровід не повинен створювати згинальних або розтягувальних навантажень на корпус клапана.
• Доступ для обслуговування: Забезпечити вільний простір навколо клапана для можливого огляду чи демонтажу.
• Промивання системи: Після монтажу рекомендується промити систему для видалення можливих залишків ущільнювальних матеріалів або бруду.

• Відповідність параметрів: Експлуатувати клапан суворо в межах заявлених параметрів по тиску (PN16) та температурі (до 300°C).
• Сумісність середовища: Переконатися, що робоче середовище хімічно сумісне з матеріалом корпусу (AISI304) та ущільнення.
• Періодичний огляд: Регулярно перевіряти стан клапана на предмет витоків та коректної роботи.
• Уникнення гідроударів: У системах з високим ризиком гідравлічного удару рекомендується встановлювати демпфуючі пристрої.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Використання сталі AISI304 в середовищах з високим вмістом хлоридів або сильних кислот може призвести до корозії.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування корпусу або втрати герметичності.
3. Гідравлічний удар: Різке закриття клапана при високій швидкості потоку може викликати стрибок тиску (гідроудар), небезпечний для системи.
4. Кавітація: Може виникати при високих швидкостях потоку та низькому тиску, призводячи до ерозії диска та корпусу.
5. Неякісний монтаж: Перекіс при установці або нерівномірне затягування болтів можуть стати причиною протікань.
6. Замерзання робочого середовища: Кристалізація рідини всередині клапана може пошкодити його внутрішні компоненти.
7. Обмежена пропускна здатність: Зважаючи на неповнопрохідну конструкцію, та наявність диска в потоці створює більший опір, ніж кульовий кран.
