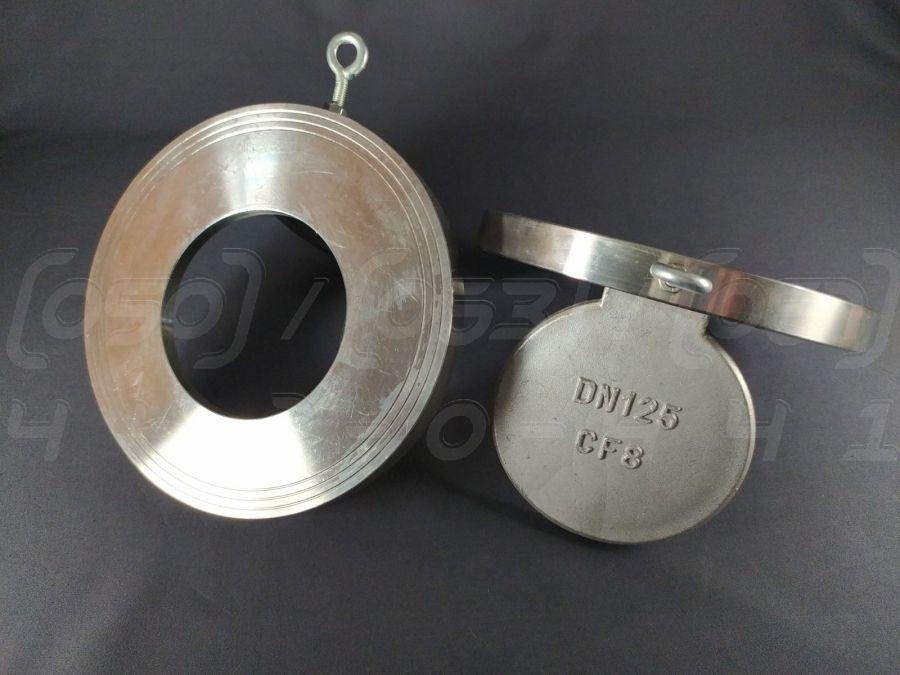

Клапан зворотний міжфланцевий нержавіючий DN125 (5") поворотний, н/ж сталь AISI304 (CF8), Ру16 (PN16), до 300°C

Клапан зворотний міжфланцевий нержавіючий DN125 (5"), н/ж сталь AISI304 (CF8), Ру16 (PN16), до 300°C - це захисна трубопровідна арматура прямої дії, призначена для автоматичного запобігання зворотному потоку робочого середовища в технологічних системах. Виготовляється з нержавіючої сталі марки AISI 304 та її ливарного аналога CF8.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN125 або 5 дюймів.
2. Номінальний тиск (PN): PN16 (Ру16), що відповідає 16 бар.
3. Матеріал корпусу та диска: Нержавіюча сталь AISI 304 (CF8). Ливарний аналог CF8 забезпечує відмінні міцнісні та антикорозійні властивості.
4. Матеріал ущільнення: Метал-по-металу, що забезпечує надійну роботу за високих температур.
5. Тип з'єднання: Міжфланцеве (wafer type), затискається між фланцями трубопроводу.
6. Робоча температура: До +300°C.
7. Керуючий елемент: Поворотний диск (пелюстка), що відкривається під тиском прямого потоку середовища.
8. Клас герметичності: Клас C згідно з ГОСТ 9544-2015 (для ущільнення метал-по-металу).

Синоніми та альтернативні назви

• Клапан зворотний міжфланцевий: Повна технічна назва, що вказує на функцію (зворотний) та тип монтажу (міжфланцевий).
• Зворотний клапан "хлопавка": Професійний сленг, що описує характерний рух поворотного диска, який нагадує хлопок при закритті.
• Клапан зворотний поворотний: Технічний термін, що акцентує увагу на конструкції запірного елемента – поворотного диска.
• Вафельний клапан (wafer check valve): Технічний сленг, запозичений з англійської мови, описує тонкий корпус клапана, що встановлюється між фланцями подібно до вафлі.
• Затвор зворотний: Загальне технічне найменування для арматури, що запобігає зміні напрямку потоку.

Переваги міжфланцевого зворотного клапана

1. Компактність і мала вага: Конструкція "wafer" значно легша і компактніша за повнотілі фланцеві аналоги, що спрощує монтаж у важкодоступних місцях.
2. Простота монтажу: Встановлюється безпосередньо між двома фланцями трубопроводу без необхідності в додаткових елементах кріплення для самого клапана.
3. Універсальність встановлення: Може монтуватися як на горизонтальних, так і на вертикальних ділянках трубопроводу (при висхідному потоці).
4. Автоматична робота: Не потребує зовнішнього джерела енергії чи ручного керування, спрацьовує автоматично під дією потоку середовища.
5. Надійність та довговічність: Проста конструкція з мінімальною кількістю рухомих частин забезпечує тривалий термін служби і не потребує частого технічного обслуговування.
6. Висока термостійкість: Ущільнення "метал-по-металу" дозволяє використовувати клапан у системах з температурою до 300°C.
7. Економічна ефективність: Вартість міжфланцевих клапанів, як правило, нижча, ніж у повнотілих фланцевих аналогів, за рахунок меншої витрати матеріалу.

Області застосування

• Промислове обладнання та технологічні лінії
• Нафтогазова промисловість
• Хімічна промисловість
• Харчова промисловість
• Енергетика
• Лабораторне обладнання
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Машинобудування

Переваги нержавіючої сталі

1. Висока корозійна стійкість: AISI 304 ефективно протистоїть корозії в більшості промислових та атмосферних середовищ.
2. Довговічність та надійність: Забезпечує тривалий термін служби арматури навіть в агресивних умовах.
3. Гігієнічність та екологічна безпека: Матеріал не вступає в реакцію з робочим середовищем, що є критично важливим для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур, від низьких до високих.
5. Міцність при високому тиску: Має високу механічну міцність, дозволяючи витримувати тиск до PN16 і вище.
6. Естетичний зовнішній вигляд: Не потребує додаткового покриття та зберігає свій вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Спрощує інтеграцію в існуючі трубопровідні системи.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням необхідно переконатися, що внутрішні порожнини трубопроводу очищені від бруду, окалини та інших сторонніх предметів.
• Напрямок потоку: Встановлення проводиться суворо відповідно до стрілки на корпусі клапана, яка вказує напрямок руху робочого середовища.
• Центрування: Клапан повинен бути точно відцентрований між фланцями, щоб забезпечити вільний рух поворотного диска.
• Ущільнення з'єднань: Використовуйте відповідні міжфланцеві прокладки з обох боків клапана для забезпечення герметичності.
• Затягування: Болти фланцевих з'єднань слід затягувати рівномірно, хрест-навхрест, щоб уникнути перекосів.
• Відсутність напружень: Трубопровід не повинен створювати згинальних або розтягувальних навантажень на корпус клапана. За потреби слід використовувати опори.
• Доступ для обслуговування: Забезпечте достатній простір навколо клапана для можливості його огляду та демонтажу.

• Відповідність параметрів: Не допускайте перевищення максимальних значень тиску (PN16) та температури (300°C), зазначених у паспорті виробу.
• Сумісність середовища: Переконайтеся, що робоче середовище є хімічно сумісним з нержавіючою сталлю AISI 304.
• Періодичний огляд: Регулярно перевіряйте клапан на предмет витоків та правильність функціонування, особливо в системах з високим ризиком гідроударів.
• Захист від гідроудару: У системах з високою швидкістю потоку або ризиком його різкої зупинки рекомендується встановлення демпфуючих пристроїв.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для середовищ з високим вмістом хлоридів або сильних кислот.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування клапана.
3. Абразивне зношування: Наявність у потоці твердих абразивних частинок може пошкодити ущільнювальні поверхні та порушити герметичність.
4. Гідравлічний удар: Різке закриття поворотного диска при високій швидкості зворотного потоку може спричинити гідроудар, здатний пошкодити клапан і трубопровід.
5. Неякісний монтаж: Перекіс при встановленні або нерівномірне затягування болтів може призвести до заклинювання диска або втрати герметичності.
6. Замерзання робочого середовища: Кристалізація рідини всередині клапана може призвести до його пошкодження.
7. Пульсуючий потік: Даний тип клапана не рекомендується для використання в системах із сильною пульсацією потоку, оскільки це викликає швидке зношування осі та диска.
