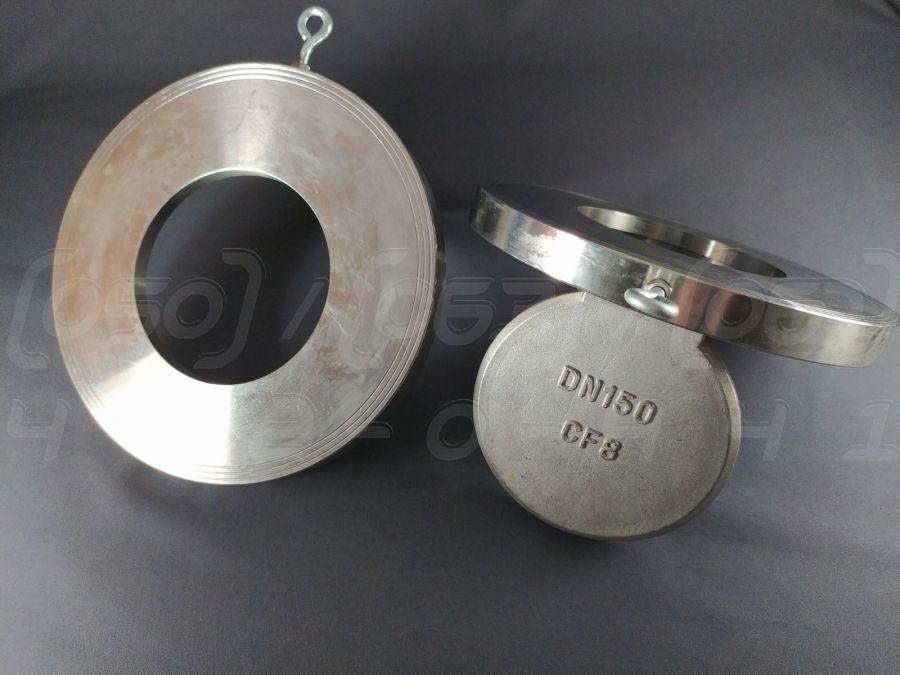

Клапан зворотний міжфланцевий нержавіючий DN150 (6") поворотний, н/ж сталь AISI304 (CF8), Ру16 (PN16), до 300°C

Клапан зворотний міжфланцевий нержавіючий DN150 (6") - це тип захисної трубопровідної арматури прямої дії, призначений для автоматичного запобігання зворотному потоку робочого середовища в технологічних системах. Виготовляється з нержавіючої сталі марки AISI 304 (CF8).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN150 (еквівалент 6 дюймів).
2. Номінальний тиск (PN/Ру): PN16 (що відповідає 16 бар або 1.6 МПа).
3. Матеріал корпусу та диска: Корпус та диск виготовлені з нержавіючої сталі марки AISI 304 (литий аналог CF8), що забезпечує високу корозійну стійкість та довговічність.
4. Тип з'єднання: Міжфланцеве (Wafer). Клапан встановлюється шляхом стягування між двома фланцями трубопроводу.
5. Робоча температура: До +300°C (фактична межа може залежати від матеріалу ущільнення).
6. Робоче середовище: Вода, пара, повітря, нафтопродукти, слабоагресивні та агресивні середовища, сумісні з матеріалами клапана.
7. Запірний елемент: Замикаючий диск (тарілчастий).
8. Клас герметичності: Клас С згідно з ГОСТ 9544-2015 (за відсутності інших вказівок у конструкторській документації).

Синоніми та альтернативні назви

• Зворотний клапан Wafer: Технічний термін, що походить від англійського "wafer" (пластина), що описує тонкий, компактний корпус.
• Клапан зворотний тарілчастий: Технічна назва, що вказує на форму замикаючого елемента – диск або тарілка.
• Клапан зворотний поворотний (хлопавка): Поширена назва для однодискових моделей, де диск повертається на осі, як хлопавка.
• Клапан двостулковий: Технічний термін для конструкцій, де замикаючий елемент складається з двох підпружинених стулок.
• Нереверсивний клапан: Технічний синонім, що прямо вказує на функцію запобігання реверсу потоку.
• Клапан одностороннього потоку: Описова назва, що підкреслює його функціональне призначення.

Переваги міжфланцевого зворотного клапана

1. Компактність та мала вага: Міжфланцева конструкція значно коротша і легша за фланцеві аналоги, що спрощує монтаж, особливо в обмежених умовах.
2. Простота монтажу: Клапан встановлюється безпосередньо між фланцями трубопроводу, що не вимагає додаткових кріпильних елементів та скорочує час встановлення.
3. Автоматична робота: Клапан спрацьовує автоматично під дією потоку середовища і не вимагає зовнішніх джерел енергії або ручного керування.
4. Висока швидкість спрацьовування: Швидке закриття при припиненні або реверсі потоку, що ефективно захищає обладнання (наприклад, насоси) від зворотного удару.
5. Надійність та довговічність: Проста конструкція з мінімальною кількістю рухомих частин та використання нержавіючої сталі забезпечують тривалий термін служби.
6. Універсальність встановлення: Можливий монтаж на горизонтальних та вертикальних ділянках трубопроводу (за умови потоку знизу вгору).
7. Низькі експлуатаційні витрати: Клапан не потребує регулярного технічного обслуговування, що знижує загальну вартість володіння.

Галузі застосування

• Системи водопостачання та опалення: Для запобігання зворотному потоку в мережах гарячого та холодного водопостачання.
• Хімічна промисловість: Для роботи з агресивними середовищами завдяки високій корозійній стійкості сталі AISI 304.
• Нафтогазова промисловість: Для захисту трубопроводів та обладнання від витоків та зворотних потоків нафтопродуктів.
• Харчова промисловість: Гігієнічність нержавіючої сталі дозволяє використовувати клапан у контакті з харчовими продуктами.
• Енергетика: В системах подачі пари та конденсату, а також у контурах охолодження.
• Насосні станції: Встановлення після насосів для їх захисту від гідроударів при зупинці.
• Системи вентиляції та кондиціонування (HVAC).
• Системи пожежогасіння.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Стійкість до іржі, окислення та впливу багатьох хімічних речовин.
2. Довговічність та надійність: Матеріал має високу міцність та зносостійкість, забезпечуючи тривалий термін служби арматури.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь нетоксична, не вступає в реакцію з робочим середовищем і легко очищується.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур.
5. Міцність при високому тиску: Здатність витримувати значні навантаження без деформації.
6. Естетичний зовнішній вигляд: Гладка, блискуча поверхня зберігається протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Дозволяє створювати складні та надійні конструкції.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням необхідно ретельно очистити трубопровід від бруду, окалини та інших сторонніх частинок.
• Напрямок потоку: Встановлювати клапан суворо відповідно до стрілки на корпусі, що вказує напрямок потоку.
• Розташування фланців: Монтажні фланці мають бути паралельними один до одного, а відстань між ними повинна дозволяти вільно розмістити клапан.
• Центрування: Клапан має бути точно відцентрований відносно осі трубопроводу для забезпечення правильної роботи.
• Затягування: Болти слід затягувати хрест-навхрест для рівномірного розподілу навантаження на корпус клапана.
• Відсутність напружень: Трубопровід повинен бути змонтований так, щоб на корпус клапана не передавалися згинальні або розтягувальні навантаження.

• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI 304 та матеріалом ущільнення.
• Відповідність параметрів: Не допускайте перевищення максимальних значень робочого тиску (PN16) та температури (300°C).
• Захист від засмічення: У середовищах з механічними домішками рекомендується встановлювати сітчастий фільтр перед клапаном.
• Періодичний огляд: Регулярно перевіряйте стан клапана та прилеглих ділянок трубопроводу на предмет витоків та корозії.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 може бути нестійкою до деяких високоагресивних середовищ (наприклад, хлоридів), де потрібна сталь AISI 316.
2. Гідравлічний удар: У деяких системах швидке закриття клапана може спровокувати гідравлічний удар. Для таких випадків можуть знадобитися клапани з демпфуючими пристроями.
3. Абразивне зношування: Наявність у потоці твердих абразивних частинок може призвести до зносу ущільнювальних поверхонь та втрати герметичності.
4. Обмежена пропускна здатність: Міжфланцеві клапани створюють більший гідравлічний опір порівняно з повнопрохідними кульовими кранами або засувками.
5. Неякісний монтаж: Неправильне центрування або нерівномірне затягування болтів може призвести до пошкодження корпусу або витоку.
6. Не підходить для сильно в'язких середовищ: Замикаючий диск може працювати некоректно в густих або дуже в'язких рідинах.
