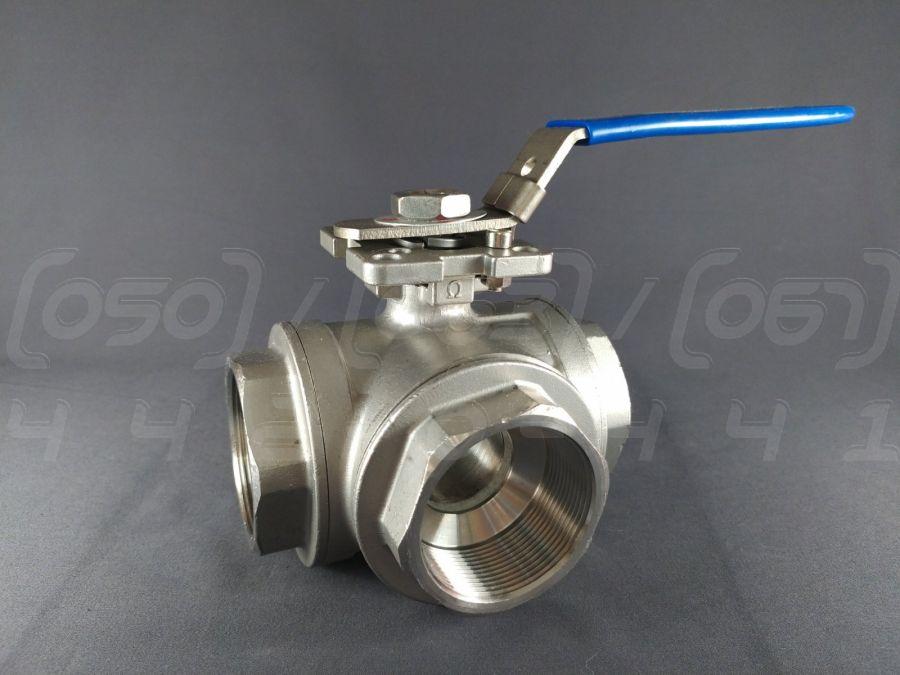

Кран кульовий триходовий муфтовий DN50 (2") нержавіючий, н/ж сталь AISI304, Ру63 (1000 PSI), L-порт, майданчик

3 086 ₴

Показати оптові ціни
  • Готово до відправки
  • Оптом і в роздріб
Кран кульовий триходовий муфтовий DN50 (2") нержавіючий, н/ж сталь AISI304, Ру63 (1000 PSI), L-порт, майданчик
Кран кульовий триходовий муфтовий DN50 (2") нержавіючий, н/ж сталь AISI304, Ру63 (1000 PSI), L-порт, майданчикГотово до відправки
3 086 ₴
+380 (63) 442-04-41
+380 (63) 442-04-41
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Кран кульовий триходовий муфтовий DN50 (2") нержавіючий - це запірно-розподільний пристрій, призначений для перенаправлення або перекриття потоку робочого середовища в трубопровідних системах. Виготовляється з нержавіючої сталі марки AISI 304 (CF8).

Технічні характеристики

  1. Номінальний діаметр (DN/Ду): DN50, що відповідає умовному проходу 50 мм або 2 дюйми.
  2. Номінальний тиск (PN/Ру): PN63 (Ру63), що еквівалентно приблизно 63 бар або 1000 PSI, дозволяє використовувати кран у системах з високим тиском.
  3. Матеріал корпусу та кулі: Корпус виконаний з нержавіючої сталі AISI 304 (аналог 08Х18Н10, CF8), куля – з AISI 304 або AISI 316 для підвищеної корозійної стійкості. Ущільнення кулі – PTFE (фторопласт), що забезпечує герметичність та стійкість до хімічних речовин.
  4. Тип з'єднання: Муфтове (різьбове) з внутрішньою циліндричною різьбою BSPP (G).
  5. Робоча температура: Діапазон від -25°C до +180°C, що робить його придатним для широкого спектра промислових застосувань.
  6. Керуючий елемент: L-подібна куля (L-порт), яка дозволяє перемикати потік між центральним та одним із бічних патрубків або повністю перекривати його.
  7. Конструктивні особливості: Оснащений монтажною площадкою (фланцем) за стандартом ISO 5211, що дозволяє легко встановлювати пневматичний або електричний привод для автоматизації керування.
  8. Клас герметичності: Клас "А" за ГОСТ 9544-2015, що гарантує повну відсутність видимих протікань.

Синоніми та альтернативні назви

  • Кран триходовий L-порт: Технічна назва, що вказує на конструкцію кулі (L-подібний канал) та кількість патрубків.
  • Кульовий кран з площадкою під привід: Технічний термін, що підкреслює наявність монтажного фланця ISO 5211 для автоматизації.
  • Кран нержавіючий розподільний: Загальна назва, що описує основну функцію – розподіл потоків.
  • Кран кульовий муфтовий DN50: Назва, що акцентує увагу на типі приєднання та розмірі.
  • Кран-перемикач потоку: Сленгова назва, що точно описує призначення L-подібного крана.
  • Кран нержавійка 2 дюйми: Професійний сленг, де вказується матеріал та розмір у дюймах.

Переваги триходового кульового крана

  1. Багатофункціональність: Один кран здатний виконувати функції двох звичайних двоходових кранів та трійника, перенаправляючи потік між двома лініями.
  2. Компактність та економія: Заміна кількох елементів арматури одним краном заощаджує простір та знижує вартість монтажу.
  3. Можливість автоматизації: Наявність монтажної площадки ISO 5211 спрощує встановлення приводів для дистанційного керування.
  4. Швидке перемикання: Поворот рукоятки на 90 градусів забезпечує швидку зміну напрямку потоку.
  5. Надійність та герметичність: Конструкція кульового затвора з ущільненнями з PTFE забезпечує високий клас герметичності "А".
  6. Відсутність застійних зон: Проточна частина крана має гладку поверхню, що мінімізує гідравлічний опір та запобігає накопиченню осаду.
  7. Простота керування: L-подібна схема потоку є інтуїтивно зрозумілою та дозволяє легко керувати напрямком робочого середовища.

Галузі застосування

  • Промислове обладнання та технологічні лінії: Для розподілу потоків рідин, газів та пари.
  • Хімічна промисловість: Робота з розчинами кислот, лугів та іншими агресивними середовищами, сумісними з AISI 304.
  • Харчова промисловість: Системи виробництва напоїв, молочні заводи, лінії розливу, де важлива гігієнічність.
  • Системи водопостачання та опалення: Перемикання між контурами, байпасні лінії, змішування потоків.
  • Енергетика: Допоміжні трубопроводи на електростанціях та в котельнях.
  • Пневматичні та гідравлічні системи: Керування потоками стисненого повітря або гідравлічних масел.
  • Сільське господарство: Іригаційні системи для перемикання між зонами поливу.

Переваги нержавіючої сталі

  1. Висока корозійна стійкість: Нержавіюча сталь стійка до іржі та впливу багатьох хімічно активних середовищ.
  2. Довговічність та надійність: Матеріал має високу міцність і зносостійкість, забезпечуючи тривалий термін служби.
  3. Гігієнічність та екологічна безпека: Нержавійка не виділяє шкідливих речовин і легко очищується, що є критичним для харчової та фармацевтичної промисловості.
  4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур, від кріогенних до високих.
  5. Міцність при високому тиску: Здатність витримувати тиск до 63 бар і вище.
  6. Естетичний зовнішній вигляд: Арматура з нержавіючої сталі не потребує фарбування та зберігає привабливий вигляд.
  7. Добра зварюваність та оброблюваність: Дозволяє легко інтегрувати арматуру в існуючі трубопровідні системи.

Монтаж та експлуатація

Рекомендації з монтажу
  • Підготовка трубопроводу: Перед встановленням переконайтеся, що труби очищені від бруду, окалини та зварювального грату.
  • Напрямок потоку: Схеми потоку для L-порту мають бути враховані при проєктуванні. Зазвичай центральний патрубок є загальним (вхідним або вихідним).
  • Ущільнення різьбових з'єднань: Використовуйте якісні ущільнювальні матеріали (наприклад, стрічку ФУМ або анаеробний герметик), сумісні з робочим середовищем.
  • Затягування: Затягуйте з'єднання рівномірно, без надмірних зусиль, щоб не пошкодити різьбу та корпус крана.
  • Відсутність напружень: Кран не повинен зазнавати навантажень від вигину або розтягування трубопроводу.
  • Доступ для обслуговування: Забезпечте достатній простір навколо крана для вільного повороту рукоятки та можливого монтажу приводу.
Рекомендації з експлуатації
  • Плавне керування: Уникайте різких поворотів рукоятки, щоб запобігти гідравлічним ударам у системі.
  • Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску (PN63) та температури (180°C).
  • Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з матеріалами крана (AISI 304) та ущільнень (PTFE).
  • Періодичний огляд: Регулярно перевіряйте кран на наявність витоків та плавно повертайте рукоятку для запобігання "закисанню".

Можливі ризики та обмеження

  1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для середовищ з високим вмістом хлоридів (наприклад, морська вода), де краще використовувати AISI 316.
  2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування крана.
  3. Абразивне зношування: Наявність у потоці твердих абразивних частинок може пошкодити ущільнення PTFE та поліровану поверхню кулі.
  4. Не є регулюючим: Кульові крани призначені для роботи в положеннях "повністю відкрито" або "повністю закрито". Використання в проміжному положенні для дроселювання потоку може викликати швидкий знос.
  5. Неправильна схема підключення: Помилки при підключенні патрубків до ліній можуть порушити логіку роботи системи.
  6. Замерзання робочого середовища: Якщо в крані залишається вода за мінусових температур, її замерзання може пошкодити корпус.
Характеристики
Основні
Країна виробникКитай
Тип затворуКульовий
Умовний прохід50 мм
З'єднання американкаНі
Робоче середовищеНеагресивна середа, Агресивне середовище, Вода, Газ, Пар, Повітря, Нафтопродукти, Пароводяна суміш
Наявність фільтраНі
Тип приєднанняМуфтове
Мінімальна робоча температура0 град.
Максимальна робоча температура150 град.
Мінімальний робочий тиск0 бар
Максимальний робочий тиск63 бар
Клас герметичностіА
Матеріал корпусуНержавіюча сталь
ПокриттяНержавіюча сталь
Спосіб монтажуГоризонтальний/вертикальний
ПривідРучний
Ручний привідРучка важіль
КолірСірий
Гарантійний термін12 міс
Діаметр крана2"
Тип підключеннявнутрішня-внутрішня
ПризначенняВодопровід внутрішній
Вхідний діаметр2"
Додаткові характеристики
Мінімальна температура навколишнього середовища-20 град.
Максимальна температура навколишнього середовища50 град.
Кількість робочих положень4
Метод герметизації від зовнішнього середовищаСальниковий
Тип різьбициліндрична
Фіксатор важеляє
Монтажна майданчик під привідє
