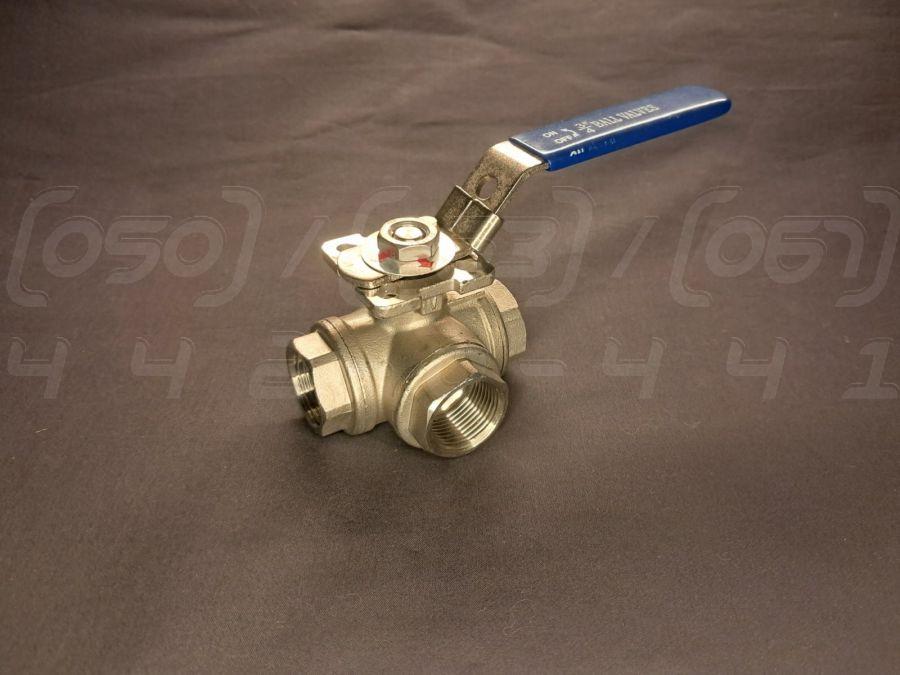

Кран кульовий триходовий муфтовий DN20 (3/4") нержавіючий, н/ж сталь AISI304, Ру63, Т-порт, майданчик

Кран кульовий триходовий муфтовий нержавіючий DN20 (3/4") з Т-портом та майданчиком під привод - це запірно-розподільча арматура, призначена для перенаправлення або змішування потоків робочого середовища в трубопроводі. Виготовляється з високоякісної нержавіючої сталі марки AISI 304 (CF8).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN20 або 3/4" дюйма.
2. Номінальний тиск (PN): Ру63 (PN63) / 1000 PSI.
3. Матеріал корпусу та ущільнень: Корпус виготовлено з нержавіючої сталі AISI 304 (CF8), ущільнення кулі – з PTFE (фторопласт), що забезпечує стійкість до хімічних речовин і температур.
4. Тип з'єднання: Муфтове (різьбове) з внутрішньою трубною різьбою BSPP.
5. Робоча температура: Діапазон від -20°C до +180°C.
6. Керуючий елемент: Ручний важіль з фіксацією положення. Конструкція включає монтажний майданчик (фланець) за стандартом ISO 5211 для простого встановлення пневмоприводу або електроприводу.
7. Тип порту: Т-порт, що дозволяє реалізовувати різні схеми потоків: змішування двох потоків в один, розподіл одного потоку на два напрямки або повне перекриття.
8. Клас герметичності: Клас "А" згідно з ГОСТ 9544-2015, що гарантує повну відсутність протікань у положенні "закрито".

Синоніми та альтернативні назви

• Кран триходовий нержавіючий: Класична технічна назва, що вказує на кількість портів та матеріал виготовлення.
• Кран шаровий Т-порт: Акцентує увагу на конструкції затвора (куля) та конфігурації протоку (Т-подібний).
• Кран розподільчий: Технічний термін, що описує основну функцію – розподіл потоків робочого середовища.
• Кран змішувальний: Вказує на можливість використання крана для змішування двох вхідних потоків в один вихідний.
• Кран з майданчиком під привод: Підкреслює конструктивну особливість, призначену для автоматизації керування.
• Кран нержавійка 3/4": Спрощена сленгова назва, що часто використовується у пошукових запитах для швидкого пошуку.
• Кран кулька триходовий: Професійний сленг, що походить від кулястої форми запірного елемента.

Переваги крана кульового триходового

1. Багатофункціональність: Один кран з Т-портом здатний виконувати функції перемикання, розподілу або змішування потоків, замінюючи собою складну систему з кількох двоходових кранів та фітингів.
2. Готовність до автоматизації: Наявність монтажного майданчика стандарту ISO 5211 значно спрощує та здешевлює монтаж пневматичних або електричних приводів.
3. Висока герметичність: Суцільнозварна конструкція та ущільнення з PTFE забезпечують максимальний клас герметичності "А", що є критично важливим для відповідальних систем.
4. Простота та наочність керування: Положення рукоятки інтуїтивно зрозуміле і чітко вказує на поточну схему напрямку потоку, мінімізуючи ризик помилки оператора.
5. Надійність та довговічність: Корпус з нержавіючої сталі AISI 304 гарантує високу стійкість до корозії та агресивних середовищ, забезпечуючи тривалий термін служби.
6. Компактність: Використання одного триходового крана замість кількох елементів трубопровідної обв'язки заощаджує простір та знижує кількість потенційних місць витоку.
7. Плавне перемикання: Кульова конструкція забезпечує плавне керування потоком без гідравлічних ударів за умови правильної експлуатації.

Області застосування

• Промислове обладнання та технологічні лінії
• Хімічна промисловість
• Харчова промисловість (молокозаводи, пивоварні, лінії розливу)
• Фармацевтична промисловість
• Нафтогазова промисловість
• Енергетика (системи охолодження, теплові пункти)
• Системи водопостачання, опалення та кондиціонування
• Пневматичні та гідравлічні системи
• Машинобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Матеріал AISI 304 не піддається іржі та є стійким до впливу кислот, лугів та інших агресивних середовищ.
2. Довговічність та надійність: Забезпечує тривалий термін експлуатації арматури навіть у складних умовах.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь не виділяє шкідливих речовин, що дозволяє використовувати її в харчовій та фармацевтичній промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні робочих температур.
5. Міцність при високому тиску: Конструкція витримує значні навантаження, що підтверджується номінальним тиском Ру63.
6. Естетичний зовнішній вигляд: Арматура з нержавіючої сталі не потребує фарбування та зберігає привабливий вигляд.
7. Добра зварюваність та оброблюваність: Спрощує інтеграцію в існуючі та нові трубопровідні системи.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням крана переконайтеся, що труби очищені від бруду, окалини та зварювального грату.
• Напрямок потоку: Для триходових кранів критично важливо розуміти схему перемикання Т-порту та правильно підключати трубопроводи до відповідних портів згідно з технологічним завданням.
• Ущільнення різьбових з'єднань: Використовуйте якісні ущільнювальні матеріали (наприклад, стрічку ФУМ або анаеробний герметик), сумісні з робочим середовищем.
• Затягування: Здійснюйте затягування з помірним зусиллям, щоб забезпечити герметичність, але не пошкодити різьбу.
• Відсутність напружень: Кран не повинен зазнавати згинальних або розтягувальних навантажень від трубопроводу.
• Доступ для обслуговування: Забезпечте достатній простір навколо крана для вільного повороту рукоятки та можливого монтажу привода.
• Промивання системи: Після монтажу рекомендується промити систему для видалення можливих залишків ущільнювальних матеріалів.

• Плавне керування: Відкриття та закриття крана слід виконувати плавно, щоб уникнути гідравлічного удару.
• Відповідність параметрів: Не перевищуйте максимальні значення тиску та температури, зазначені в характеристиках.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з матеріалом корпусу (AISI 304) та ущільнень (PTFE).
• Періодичний огляд: Регулярно перевіряйте кран на предмет витоків та легкості ходу рукоятки.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для середовищ з високим вмістом хлоридів (наприклад, морська вода).
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування крана.
3. Абразивне зношування: За наявності в середовищі твердих абразивних частинок (пісок, окалина) можливе пошкодження ущільнень та дзеркала кулі.
4. Кавітація: Може виникати при різких перепадах тиску, що призводить до швидкого зносу внутрішніх елементів.
5. Неякісний монтаж: Неправильне затягування або відсутність співвісності з трубопроводом може стати причиною витоків.
6. Замерзання робочого середовища: Кристалізація рідини (наприклад, води) всередині крана може призвести до його руйнування.
7. Обмежена пропускна здатність: Триходові крани можуть мати вищий гідравлічний опір порівняно з прямоточними повнопрохідними кранами.
