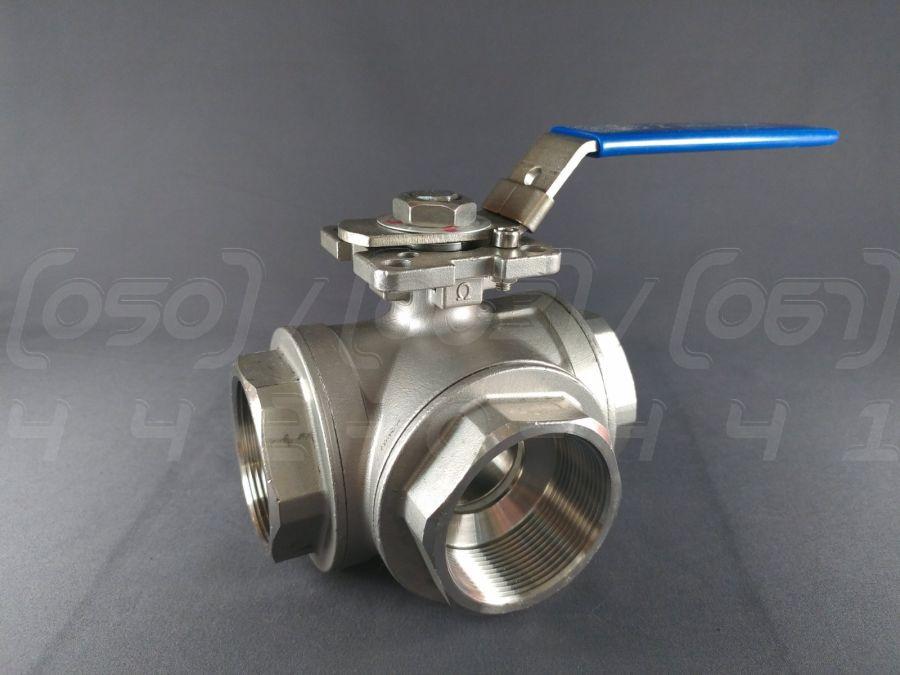

Кран кульовий триходовий DN50 (2") муфтовий н/ж сталь AISI304, Ру63 (1000 PSI), майданчик, Т-порт

3 086 ₴

Показати оптові ціни
  • Готово до відправки
  • Оптом і в роздріб
Кран кульовий триходовий DN50 (2") муфтовий н/ж сталь AISI304, Ру63 (1000 PSI), майданчик, Т-порт
Кран кульовий триходовий DN50 (2") муфтовий н/ж сталь AISI304, Ру63 (1000 PSI), майданчик, Т-портГотово до відправки
3 086 ₴
+380 (63) 442-04-41
+380 (63) 442-04-41
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Кран кульовий триходовий муфтовий DN50 (2") з майданчиком під привід та Т-подібним перетином кулі - це спеціалізована запірно-розподільна арматура, призначена для змішування або розділення потоків робочого середовища в технологічних трубопроводах. Виготовляється з високоякісної нержавіючої сталі марки AISI304 (CF8), що забезпечує чудову корозійну стійкість та довговічність.

Технічні характеристики

  1. Номінальний діаметр (DN/Ду): DN50, що відповідає 2 дюймам.
  2. Номінальний тиск (PN/Ру): Ру63 (PN63), що еквівалентно 1000 PSI (WOG), дозволяє використовувати кран у системах з високим тиском.
  3. Матеріал корпусу та кулі: Нержавіюча сталь AISI304 (литий аналог CF8 за стандартом ASTM).
  4. Матеріал ущільнень: PTFE (фторопласт), що забезпечує хімічну стійкість та надійну герметичність.
  5. Тип приєднання: Муфтове (різьбове), з внутрішньою трубною різьбою стандарту BSPP (G).
  6. Робоча температура: Діапазон від -20°C до +180°C, залежно від параметрів робочого середовища.
  7. Керуючий елемент: Куля (сфера) з Т-подібним проходом (Т-порт), що дозволяє реалізувати кілька схем потоків: змішування, розділення або пряме проходження.
  8. Особливість конструкції: Наявність монтажного майданчика (фланця) за стандартом ISO 5211 для прямого встановлення пневматичного або електричного приводу.
  9. Клас герметичності: Клас "А" за ГОСТ 9544-2015, що гарантує повну відсутність протікань у затворі.

Синоніми та альтернативні назви

  • Кран кульовий триходовий: Класична технічна назва, що вказує на тип запірного елемента (куля) та кількість патрубків.
  • Кран нержавіючий розподільчий: Технічний термін, що підкреслює основну функцію – розподіл потоків.
  • Кран змішувальний: Назва, що використовується, коли кран застосовується для змішування двох потоків в один.
  • Кран з Т-портом / T-port: Технічний термін, що описує форму каналу в кулі, яка дозволяє змішувати або розділяти потоки.
  • Кран нержавійка триходовий: Поширена розмовна та пошукова назва.
  • Кран під привід: Професійний сленг, що вказує на наявність монтажного майданчика для автоматизації.
  • Кран муфтовий DN50: Уточнення за типом приєднання та розміром.

Переваги триходового кульового крана з Т-портом

  1. Багатофункціональність: Один кран може виконувати функції змішування, розділення або перенаправлення потоку, замінюючи собою кілька двоходових кранів та фітингів.
  2. Гнучкість керування потоками: Т-подібна куля дозволяє з'єднувати всі три порти одночасно або перемикати потік між будь-якими двома портами, пропонуючи безліч гідравлічних схем.
  3. Готовність до автоматизації: Інтегрований монтажний майданчик за ISO 5211 значно спрощує та здешевлює монтаж електро- або пневмоприводів.
  4. Компактність конструкції: Заміна кількох елементів трубопровідної системи одним краном економить простір та зменшує кількість потенційних місць витоку.
  5. Надійність та герметичність: Суцільнолитий корпус зі сталі AISI304 та ущільнення з PTFE забезпечують високий клас герметичності "А" та тривалий термін служби.
  6. Простота монтажу: Різьбове (муфтове) з'єднання є одним із найпростіших та найшвидших способів встановлення арматури на трубопровід.

Галузі застосування

  • Промислове обладнання та технологічні лінії: Для керування потоками рідин та газів у виробничих циклах.
  • Хімічна промисловість: Робота з помірно агресивними середовищами, розчинами та реагентами.
  • Харчова промисловість: Змішування інгредієнтів, керування потоками на лініях розливу (молоко, соки, вода).
  • Системи водопостачання та опалення: Розподіл потоків теплоносія, байпасні лінії, підключення бойлерів.
  • Енергетика: Допоміжні контури, системи охолодження та подачі технічних рідин.
  • Пневматичні та гідравлічні системи: Керування потоками стисненого повітря, мастил та інших гідравлічних рідин.
  • Сільське господарство: Системи поливу та внесення добрив.

Переваги нержавіючої сталі

  1. Висока корозійна стійкість: Нержавіюча сталь стійка до іржі та впливу багатьох хімічних речовин.
  2. Довговічність та надійність: Матеріал має високу міцність і зносостійкість, забезпечуючи тривалий термін експлуатації.
  3. Гігієнічність та екологічна безпека: Нержавійка не вступає в реакцію з робочим середовищем, не виділяє шкідливих речовин, що є критично важливим для харчової та фармацевтичної промисловості.
  4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур, від кріогенних до високих.
  5. Міцність при високому тиску: Здатність витримувати високий робочий тиск (Ру63) без деформації.
  6. Естетичний зовнішній вигляд: Гладка поверхня та сучасний вигляд арматури.
  7. Добра зварюваність та оброблюваність: Дозволяє легко інтегрувати арматуру в складні трубопровідні системи.

Монтаж та експлуатація

Рекомендації з монтажу:
  • Очищення трубопроводу: Перед встановленням переконайтеся, що трубопровід очищений від бруду, окалини та зварювального грату.
  • Ущільнення з'єднань: Використовуйте відповідний ущільнювальний матеріал (ФУМ-стрічка, анаеробний герметик, сантехнічний льон) для забезпечення герметичності різьбових з'єднань.
  • Напрямок потоків: Встановлюйте кран відповідно до необхідної схеми руху середовищ (змішування або розділення).
  • Затягування: Здійснюйте затягування за допомогою динамометричного ключа, уникаючи надмірних зусиль, які можуть пошкодити корпус.
  • Відсутність напружень: Кран не повинен зазнавати навантажень від вигину або розтягування трубопроводу.
  • Доступ для обслуговування: Забезпечте достатній простір для доступу до рукоятки або для монтажу та обслуговування приводу.
Рекомендації щодо експлуатації:
  • Плавне керування: Поворот рукоятки або робота приводу повинні здійснюватися плавно, без ривків.
  • Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску (Ру63) та температури (+180°C).
  • Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI304 та ущільненнями PTFE.
  • Періодичний огляд: Регулярно перевіряйте кран на наявність витоків та справність роботи.
  • Призначення: Використовуйте кран для змішування або розділення потоків. Т-порт у деяких положеннях не забезпечує повного перекриття всіх потоків одночасно.

Можливі ризики та обмеження

  1. Неправильний вибір схеми потоку: Невірне налаштування положення кулі може призвести до некоректної роботи системи.
  2. Обмежена функція повного перекриття: На відміну від L-порту, Т-порт не завжди може забезпечити повне герметичне перекриття потоку, оскільки його основна функція – розподіл.
  3. Абразивне зношування: При роботі з абразивними середовищами (пісок, окалина) можливе пошкодження ущільнень PTFE та дзеркальної поверхні кулі.
  4. Кавітація: При різких перепадах тиску в системі може виникнути кавітація, що руйнує внутрішні елементи крана.
  5. Неякісний монтаж: Неправильне затягування або використання невідповідних ущільнювачів може призвести до витоків у різьбовому з'єднанні.
  6. Замерзання робочого середовища: При замерзанні рідини всередині крана можливе його руйнування через розширення льоду.
  7. Несумісність з агресивними середовищами: Сталь AISI304 має обмеження по роботі з деякими кислотами та хлоридами, де потрібна сталь AISI316.
Характеристики
Основні
Країна виробникКитай
Тип затворуКульовий
Умовний прохід50 мм
З'єднання американкаНі
Робоче середовищеНеагресивна середа, Агресивне середовище, Вода, Газ, Пар, Повітря, Нафтопродукти, Пароводяна суміш
Наявність фільтраНі
Тип приєднанняМуфтове
Мінімальна робоча температура0 град.
Максимальна робоча температура150 град.
Мінімальний робочий тиск1 бар
Максимальний робочий тиск63 бар
Клас герметичностіА
Матеріал корпусуНержавіюча сталь
ПокриттяНержавіюча сталь
Спосіб монтажуГоризонтальний/вертикальний
ПривідРучний
Ручний привідРучка важіль
КолірСірий
Гарантійний термін12 міс
Діаметр крана2"
Тип підключеннявнутрішня-внутрішня
ПризначенняВодопровід внутрішній
Вхідний діаметр2"
Додаткові характеристики
Висота108 мм
Довжина144 мм
Ширина116 мм
Мінімальна температура навколишнього середовища-20 град.
Максимальна температура навколишнього середовища50 град.
Кількість робочих положень4
Метод герметизації від зовнішнього середовищаСальниковий
Тип різьбициліндрична
Фіксатор важеляє
Монтажна майданчик під привідє
Користувальницькі характеристики
ВиробникBall Valve
