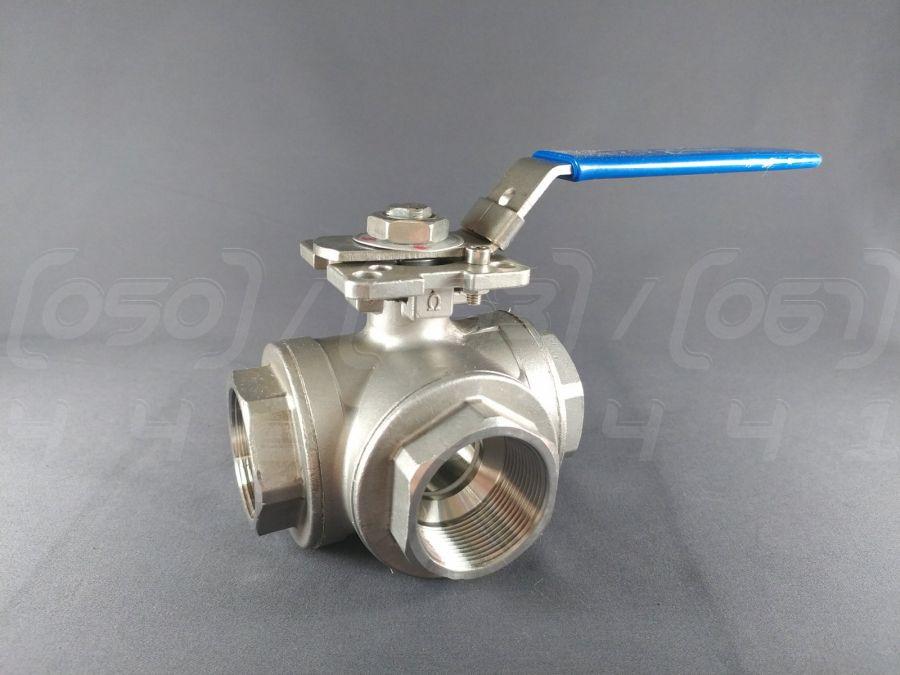

Кран кульовий триходовий муфтовий DN40 (1"1/2) нержавіючий, н/ж сталь AISI304, Ру63, площадка, Т-порт

Кран кульовий триходовий муфтовий нержавіючий DN40 (1"1/2) з площадкою під привід та Т-подібним портом - це багатофункціональна запірно-розподільча арматура, призначена для перемикання, змішування або розділення потоків робочого середовища в трубопровідних системах. Виготовляється з нержавіючої сталі марки AISI 304 (CF8), що забезпечує високу корозійну стійкість та довговічність.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN40, що відповідає 1 1/2" дюйма.
2. Номінальний тиск (PN/Ру): Ру63 (63 бар або приблизно 1000 PSI), що дозволяє використовувати кран у системах з високим тиском.
3. Матеріал корпусу та кулі: Корпус та куля виконані з нержавіючої сталі марки AISI 304 (або її ливарного аналога CF8), що гарантує стійкість до корозії та агресивних середовищ.
4. Матеріал ущільнень: Ущільнення кулі виготовлено з фторопласту (PTFE), часто з додаванням вуглецю, що забезпечує відмінну хімічну стійкість та герметичність.
5. Тип приєднання: Муфтове (різьбове) з внутрішньою циліндричною різьбою G 1 1/2".
6. Робоча температура: Широкий діапазон від -25°C до +180°C, залежно від конкретної модифікації ущільнень.
7. Керуючий елемент: Оснащений монтажною площадкою за стандартом ISO 5211, що дозволяє легко встановлювати пневматичний або електричний привод для автоматизації керування. Також можливе ручне керування за допомогою рукоятки.
8. Клас герметичності: Клас "А" за ГОСТ 9544-2015, що означає повну відсутність видимих протікань.

Синоніми та альтернативні назви

• Кран триходовий нержавіючий: Технічна назва, що вказує на кількість ходів та матеріал.
• Розподільчий кран: Технічний термін, що описує одну з основних функцій – розподіл потоку.
• Змішувальний кран: Технічний термін, що описує функцію змішування потоків з двох входів в один вихід.
• Кран з Т-портом / Т-подібний кран: Назва, що описує форму каналу в кульовому затворі, яка дозволяє одночасно з'єднувати всі три патрубки або перенаправляти потоки.
• Кран нержавійка під привід: Професійний сленг, що підкреслює матеріал та наявність монтажної площадки для автоматизації.
• Кульовий перемикач потоку: Побутова назва, що описує функціональне призначення.

Переваги крана кульового триходового

1. Багатофункціональність: Один кран може виконувати функції змішування, розділення або перенаправлення потоків, замінюючи собою кілька двоходових кранів та фітингів, що спрощує схему трубопроводу.
2. Готовність до автоматизації: Наявність монтажної площадки ISO 5211 значно спрощує та здешевлює встановлення електро- або пневмоприводів для дистанційного керування.
3. Висока надійність та герметичність: Конструкція кульового затвора з ущільненнями з PTFE забезпечує клас герметичності "А" та тривалий термін служби без протікань.
4. Компактність: Дозволяє реалізувати складні схеми керування потоками в обмеженому просторі.
5. Швидкодія: Повне перемикання потоків здійснюється поворотом рукоятки або привода на 90 градусів.
6. Універсальність застосування: Завдяки матеріалу AISI 304 кран підходить для широкого спектра робочих середовищ, включаючи воду, пару, повітря, нафтопродукти, а також харчові та хімічно агресивні рідини.

Галузі застосування

• Промислове обладнання та технологічні лінії: Для керування потоками у виробничих циклах.
• Хімічна промисловість: Транспортування кислот, лугів та інших агресивних реагентів.
• Харчова промисловість: Використовується в системах, де важлива гігієнічність та відсутність реакції з продуктом (молоко, напої, сиропи).
• Системи водопостачання та опалення: Для перемикання контурів, байпасних ліній та змішування теплоносія.
• Нафтогазова промисловість: Керування потоками нафтопродуктів та газів.
• Енергетика: Застосовується в контурах охолодження та допоміжних системах.
• Пневматичні та гідравлічні системи: Для розподілу стисненого повітря або гідравлічної рідини.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь не піддається іржі та стійка до впливу багатьох агресивних хімічних речовин.
2. Довговічність та надійність: Забезпечує тривалий термін служби арматури навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: Матеріал не вступає в реакцію з робочим середовищем, що є критично важливим для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає свої міцнісні характеристики в широкому діапазоні температур.
5. Міцність при високому тиску: Здатна витримувати значні навантаження без деформації.
6. Естетичний зовнішній вигляд: Арматура з нержавіючої сталі має привабливий вигляд і не потребує додаткового покриття.
7. Добра зварюваність та оброблюваність: Спрощує монтаж та інтеграцію в існуючі системи.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням крана трубопровід необхідно очистити від бруду, окалини та інших сторонніх частинок.
• Напрямок потоку: Переконайтеся, що схема підключення відповідає необхідним напрямкам потоків для Т-порту.
• Ущільнення різьбових з'єднань: Використовуйте відповідні ущільнювальні матеріали (наприклад, ФУМ-стрічку або анаеробний герметик), сумісні з робочим середовищем.
• Затягування: Здійснюйте затягування за допомогою відповідних ключів, прикладаючи зусилля до тієї частини корпусу, на яку накручується труба, щоб уникнути деформації.
• Відсутність напружень: Кран не повинен зазнавати навантажень від вигину або розтягування трубопроводу.
• Доступ для обслуговування: Забезпечте достатній простір для ручного керування або обслуговування привода.

• Плавне керування: Уникайте різких поворотів рукоятки, щоб запобігти гідравлічному удару в системі.
• Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску та температури, зазначені в паспорті виробу.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з матеріалами крана (AISI 304) та ущільнень (PTFE).
• Періодичний огляд: Регулярно перевіряйте кран на наявність витоків та справність роботи керуючого елемента.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 може бути нестійкою до деяких концентрованих кислот (наприклад, азотної) та хлоридовмісних середовищ.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних може призвести до руйнування ущільнень або корпусу.
3. Абразивне зношування: Наявність у середовищі твердих абразивних частинок може пошкодити ущільнення та поліровану поверхню кулі, що призведе до втрати герметичності.
4. Неправильна експлуатація: Використання крана як регулюючого (у проміжних положеннях) може призвести до його швидкого зносу та заклинювання.
5. Неякісний монтаж: Неправильне затягування або неспіввісність трубопроводів може викликати внутрішні напруження та призвести до поломки.
6. Замерзання робочого середовища: Кристалізація рідини (наприклад, води) всередині крана може призвести до його руйнування.
