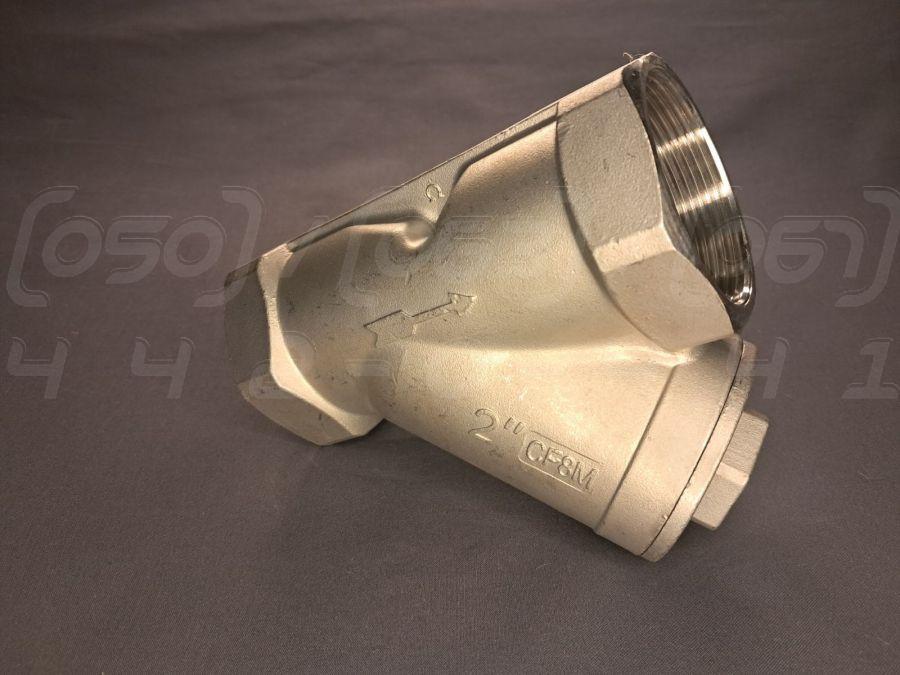

Фільтр муфтовий нержавіючий DN50 (2") н/ж сталь AISI304, Ру40 (800 PSI), Y-подібний, 60 меш, BSPP

Фільтр муфтовий нержавіючий DN50 (2") н/ж сталь AISI304, Ру40 (800 PSI) - це Y-подібний сітчастий фільтр, призначений для ефективного механічного очищення рідких та газоподібних середовищ від твердих домішок, таких як іржа, окалина та пісок. Виготовляється з високоякісної нержавіючої сталі марки AISI 304 (CF8).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN50, що відповідає 2 дюймам.
2. Номінальний тиск (PN): PN40 (Ру40), еквівалентно 40 бар або 800 PSI.
3. Матеріал корпусу та кришки: Нержавіюча сталь AISI 304 (ливарний аналог CF8, вітчизняний аналог 08Х18Н10).
4. Матеріал фільтруючого елемента: Сітка з нержавіючої сталі AISI 304.
5. Ступінь фільтрації: 60 меш (mesh), що відповідає розміру комірки приблизно 250 мікрон (µm).
6. Ущільнення кришки: PTFE (фторопласт), що забезпечує герметичність у широкому діапазоні температур.
7. Тип приєднання: Муфтове (внутрішня/внутрішня різьба).
8. Стандарт різьби: BSPP (G), трубна циліндрична різьба.
9. Робоча температура: Від -30°С до +230°С.
10. Конструкція: Y-подібний (косий) фільтр зі зливною пробкою для зручності очищення.

Області застосування

• Промислове обладнання та технологічні лінії: Ефективний захист насосів, теплообмінників, клапанів, витратомірів та інших вимірювальних приладів.
• Системи водопостачання та опалення: Фільтр грубої очистки для води в побутових, комерційних та комунальних мережах.
• Харчова промисловість: Фільтрація води, напоїв, рослинних олій, сиропів та інших харчових рідин, де потрібна гігієнічність.
• Хімічна та нафтогазова промисловість: Очищення технічних рідин, газів, світлих нафтопродуктів та інших середовищ, сумісних з AISI 304.
• Енергетика: Водопідготовка для котлів, захист теплоенергетичного обладнання від механічних частинок.
• Сільське господарство: Застосовується в системах іригації та краплинного поливу для запобігання засміченню форсунок.
• Пневматичні та гідравлічні системи: Очищення стисненого повітря та гідравлічних масел від твердих включень.
• Машинобудування: Інтеграція в різноманітні гідравлічні та пневматичні контури для захисту компонентів.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Відмінна стійкість до впливу прісної води, пари, харчових продуктів, слабких кислотних та лужних розчинів.
2. Довговічність та надійність: Матеріал забезпечує тривалий термін служби арматури, мінімізуючи витрати на заміну та обслуговування.
3. Гігієнічність та екологічна безпека: Сталь AISI 304 є інертним та нетоксичним матеріалом, що робить її ідеальною для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості та міцність у широкому діапазоні робочих температур.
5. Міцність при високому тиску: Посилена конструкція корпусу розрахована на робочий тиск до PN40 (40 бар).
6. Естетичний зовнішній вигляд: Не потребує додаткового захисного покриття та зберігає привабливий вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Дозволяє легко та надійно інтегрувати фільтр в існуючі або нові трубопровідні системи.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням переконайтеся, що трубопровід очищений від великого сміття (окалини, піску, зварювального грату).
• Напрямок потоку: Встановлення виконується суворо за напрямком стрілки, вказаної на корпусі фільтра.
• Положення у просторі: Грязьовик слід монтувати на горизонтальному або вертикальному трубопроводі кришкою (ревізійною пробкою) донизу. Таке положення забезпечує збирання відфільтрованих частинок у відстійнику та полегшує його очищення.
• Ущільнення різьбових з'єднань: Для забезпечення 100% герметичності використовуйте відповідні ущільнювальні матеріали (наприклад, ФУМ-стрічка, анаеробний герметик).
• Доступ для обслуговування: Забезпечте достатній вільний простір під фільтром для безперешкодного відкручування кришки та вилучення сітчастого елемента.

• Періодичний огляд: Регулярно перевіряйте стан фільтра. Ступінь забруднення можна визначити за збільшенням перепаду тиску до та після фільтра.
• Очищення сітки: Для очищення необхідно перекрити потік, скинути тиск у системі, відкрутити кришку, вийняти сітчастий елемент, промити його водою або продути стисненим повітрям і встановити назад.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з матеріалами фільтра (нержавіюча сталь AISI 304) та ущільнення (PTFE).

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання з висококонцентрованими кислотами (сірчаною, соляною) та хлоридовмісними середовищами через ризик пітингової корозії.
2. Абразивне зношування: За наявності в потоці великої кількості твердих абразивних частинок (наприклад, кварцового піску) можливе прискорене зношування сітки та внутрішньої поверхні корпусу.
3. Кавітація: Значне засмічення фільтруючої сітки призводить до різкого падіння тиску за фільтром, що може спровокувати явище кавітації в насосах або регулюючій арматурі, встановленій далі по потоку.
4. Замерзання робочого середовища: При експлуатації в умовах негативних температур та наявності у системі води необхідно передбачити заходи щодо запобігання замерзанню, оскільки лід може пошкодити корпус фільтра.
5. Обмежена пропускна здатність: Будь-який сітчастий фільтр створює певний гідравлічний опір, який необхідно враховувати при гідравлічному розрахунку трубопровідної системи.
