Муфта різьбова нержавіюча DN10 (3/8") неповністю прорізана, н/ж сталь AISI304, Class 150, ГОСТ 8966

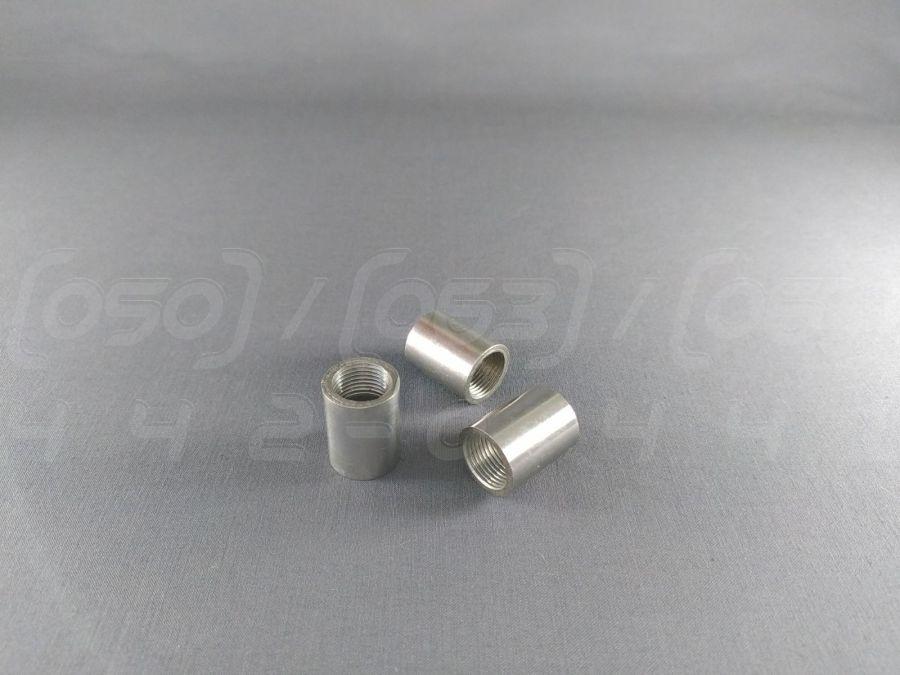

Муфта пряма різьбова Ду 10 (3/8") з нержавіючої сталі AISI304 - це стандартний з'єднувальний фітинг у вигляді циліндричного бочонка з внутрішньою різьбою, призначений для прямого з'єднання труб, згонів та інших елементів трубопроводу. Виготовляється з нержавіючої сталі марки AISI304, що робить її ідеальним рішенням для систем з питною водою, харчових продуктів та загальнопромислових середовищ.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN10 або 3/8" дюйма.
2. Номінальний тиск (PN): Class 150, що відповідає робочому тиску до 150 PSI (приблизно 10 бар).
3. Матеріал корпусу: Нержавіюча сталь AISI304 (CF8), найпопулярніший та універсальний сплав для трубопровідної арматури.
4. Тип з'єднання: Різьбове, внутрішня циліндрична трубна різьба BSPP (G).
5. Виконання: Неповністю прорізана (незгінна), стандартне виконання для більшості з'єднувальних завдань.
6. Стандарти: Конструкція та розміри відповідають ГОСТ 8966-75 та DIN 2986.
7. Робоча температура: Максимальна робоча температура до +220°C.

Синоніми та альтернативні назви

• Муфта-бочонок: Сленгова назва, яку фітинг отримав за свою характерну бочкоподібну форму. Особливо часто так називають муфти, виготовлені з відрізка товстостінної труби.
• З'єднувальна муфта: Загальний технічний термін, що описує основну функцію фітинга – з'єднання двох елементів трубопроводу.
• Незгінна муфта: Технічний термін, що вказує на те, що різьба нарізана не на всю довжину муфти. Це стандартне виконання, на відміну від згінної муфти, яка використовується для спеціальних монтажних операцій.
• Пряма муфта: Офіційна назва за ГОСТ 8966-75, яка вказує, що фітинг з'єднує труби однакового діаметра.
• Фітинг різьбовий: Узагальнена назва для всіх з'єднувальних деталей трубопроводу з різьбою.
• Нержавіючий бочонок: Спрощена розмовна назва, що підкреслює матеріал і форму.

Переваги різьбової муфти

1. Простота та швидкість монтажу: Не вимагає зварювання, що дозволяє швидко та легко монтувати з'єднання без спеціального обладнання та кваліфікації зварника.
2. Висока герметичність: При правильному використанні ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик) забезпечує надійне та довговічне герметичне з'єднання.
3. Універсальність: Підходить для з'єднання труб, а також для монтажу кранів, клапанів, фільтрів та інших компонентів трубопровідної системи.
4. Корозійна стійкість: Матеріал AISI304 забезпечує чудовий захист від корозії в контакті з водою, парою, харчовими продуктами та більшістю органічних і неорганічних хімікатів.
5. Багаторазове використання: На відміну від зварних з'єднань, різьбову муфту можна легко демонтувати та використовувати повторно.
6. Економічність: Є одним з найдоступніших та найпоширеніших фітингів для створення розбірних трубопровідних систем.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201 замість AISI 304: AISI 201 дешевша, але має значно нижчу корозійну стійкість через знижений вміст нікелю. Наслідки: швидка поява іржі, особливо у вологих умовах, скорочення терміну служби.
• Зменшення товщини стінки: Виробництво муфти з тоншої труби знижує її вагу та вартість. Наслідки: падіння механічної міцності, ризик деформації або розтріскування при затягуванні, зниження максимального робочого тиску.
• Зменшення довжини муфти: Виготовлення фітинга коротшим за стандартну довжину, передбачену ГОСТ або DIN, економить матеріал. Наслідки: зменшується кількість витків різьби в зачепленні, що послаблює з'єднання та підвищує ризик протікання під тиском.
• Низька якість нарізання різьби: Використання зношеного інструменту призводить до неточної геометрії та високої шорсткості різьби. Наслідки: складність монтажу, ризик "закушування" різьби, неможливість досягти герметичності.

Монтаж та експлуатація

1. Підготовка: Очистіть різьби на трубі та муфті від бруду, стружки та пошкоджень.
2. Ущільнення: Нанесіть ущільнювальний матеріал (наприклад, ФУМ-стрічку) на зовнішню різьбу труби за напрямком закручування.
3. Збірка: Накрутіть муфту вручну, а потім використовуйте трубний ключ для затягування.
4. Затягування: Затягуйте з'єднання без надмірного зусилля, щоб не пошкодити різьбу або фітинг.
5. Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні і не створюють згинальних навантажень на муфту.

1. Відповідність параметрам: Не перевищуйте максимальні значення тиску та температури для Class 150.
2. Сумісність середовища: Переконайтеся, що робоче середовище сумісне з нержавіючою сталлю AISI304. Уникайте використання в середовищах з високим вмістом хлоридів.
3. Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків.

Можливі ризики та обмеження

1. "Закушування" різьби: Нержавіюча сталь схильна до заїдання при монтажі без змащення.
2. Вібраційне навантаження: У системах з вібрацією різьбові з'єднання можуть з часом ослабнути.
3. Хлоридна корозія: Сталь AISI304 не рекомендується для постійного контакту з солоною водою та іншими середовищами з високим вмістом хлоридів.
4. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі у вологому середовищі може виникнути гальванічна корозія.
5. Неправильний ущільнювач: Вибір невідповідного ущільнювача може призвести до його руйнування та витоку.

Галузі застосування

• Системи водопостачання та опалення: Монтаж трубопроводів гарячої та холодної води.
• Харчова промисловість: Трубопроводи для води, напоїв, молока.
• Хімічна промисловість: Для транспортування слабоагресивних розчинів.
• Фармацевтика: Допоміжні лінії, системи подачі води.
• Пневматичні системи та гідравлічні лінії низького тиску.

Переваги нержавіючої сталі

1. Корозійна стійкість: Головна перевага, що забезпечує довговічність у більшості середовищ.
2. Гігієнічність: Гладка поверхня перешкоджає скупченню бактерій.
3. Міцність та довговічність: Високі механічні властивості забезпечують надійність.
4. Термостійкість: Зберігає властивості в широкому діапазоні температур.
5. Естетичний зовнішній вигляд: Не потребує фарбування та зберігає привабливий вигляд.
