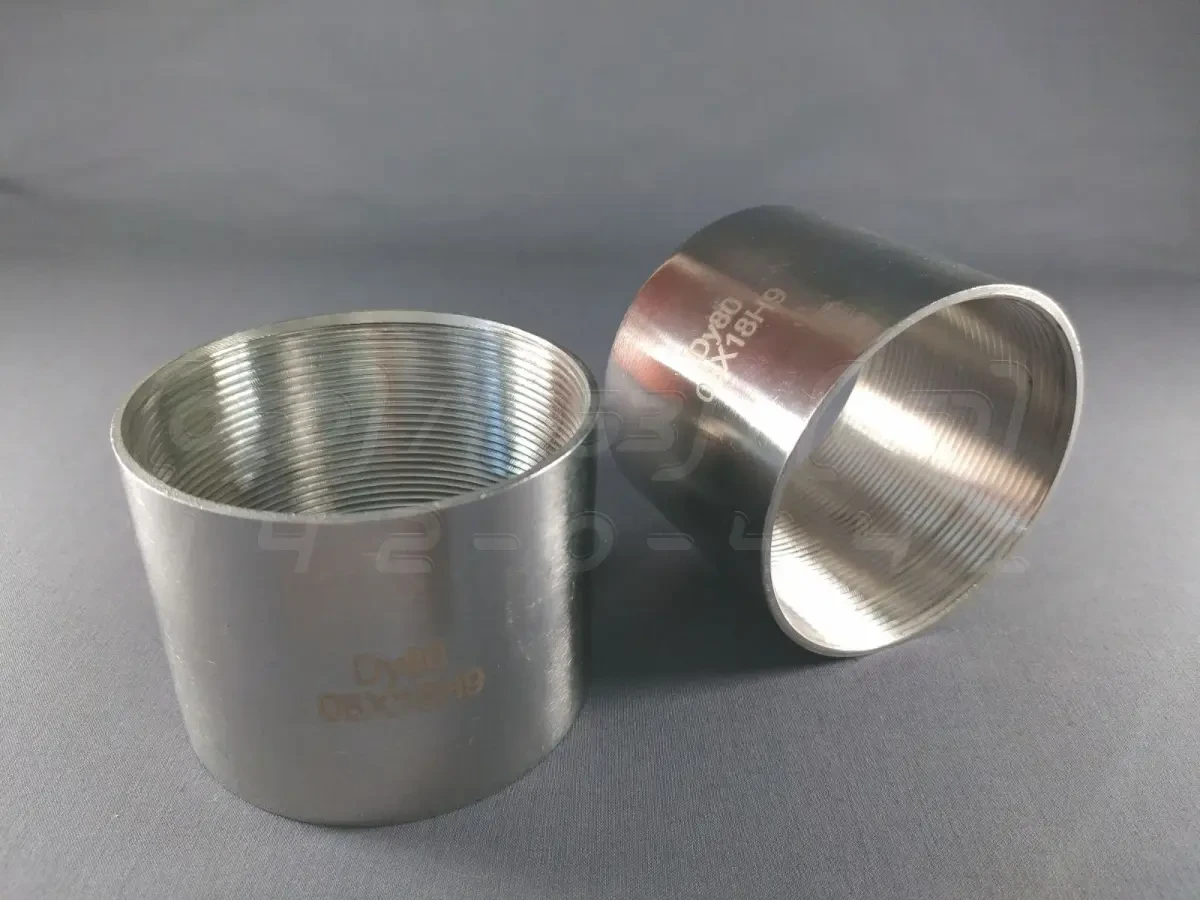

Муфта різьбова нержавіюча Ду80 (3") н/ж сталь AISI304, Class 150, неповнопрохідна, різьба BSPP

Муфта різьбова нержавіюча Ду80 (3") з н/ж сталі AISI304 - це з'єднувальний фітинг з внутрішньою різьбою з обох сторін, призначений для прямого з'єднання ділянок трубопроводу однакового діаметра. Виготовляється з корозійностійкої сталі марки AISI304 (CF8) і належить до фітингів Class 150, що визначає її застосування в системах з низьким тиском.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN80 (або Ду80, 3 дюйми), забезпечує з'єднання труб відповідного розміру.
2. Номінальний тиск (PN): Class 150 (до 150 PSI), призначена для використання в системах з низьким та середнім тиском, таких як водопостачання та опалення.
3. Матеріал корпусу: Нержавіюча сталь AISI304 (CF8), забезпечує високу корозійну стійкість та довговічність.
4. Тип ущільнення: Для герметизації різьбового з'єднання рекомендується використовувати ущільнювальні матеріали, такі як ФУМ-стрічка (PTFE) або анаеробний герметик.
5. Тип з'єднання: Різьбове, внутрішня циліндрична різьба BSPP (G) з обох сторін.
6. Робоча температура: Залежить від ущільнювального матеріалу, зазвичай від -20°C до +220°C.
7. Конструктивна особливість: Неповнопрохідна (незгоняєма), різьба нарізана не на всю глибину, що є стандартним виконанням для даного типу фітингів.

Синоніми та альтернативні назви

• Муфта-бочонок: Сленгова назва, яка прижилася через зовнішню схожість фітинга з маленьким бочонком.
• Муфта пряма: Технічний термін, що вказує на те, що фітинг з'єднує труби по прямій лінії без зміни напрямку потоку.
• Муфта з'єднувальна: Загальна назва для фітингів, що виконують функцію з'єднання елементів трубопроводу.
• Full Coupling: Англомовний технічний термін, що широко використовується в міжнародній документації.
• Нержавіючий бочонок: Спрощена сленгова назва, що підкреслює матеріал та форму виробу.
• Фітинг різьбовий прямий: Більш загальний технічний опис, що відноситься до категорії різьбових фітингів.

Переваги різьбової муфти

1. Простота монтажу: Для встановлення не потрібне зварювання чи спеціальне обладнання, достатньо стандартного трубного ключа.
2. Можливість демонтажу: З'єднання є розбірним, що дозволяє легко замінювати ділянки трубопроводу або сам фітинг за потреби.
3. Надійність у системах низького тиску: Забезпечує герметичне та міцне з'єднання для некритичних застосувань, таких як водопровідні та опалювальні системи.
4. Висока корозійна стійкість: Матеріал AISI304 стійкий до впливу води, пари та багатьох хімічно агресивних середовищ.
5. Універсальність: Підходить для використання в різних галузях: сантехніка, харчова промисловість, хімічна промисловість, суднобудування.
6. Економічність: Є одним із найдоступніших способів з'єднання труб з нержавіючої сталі.

Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI201: Замість AISI304 застосовують дешевшу сталь із низьким вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі з часом, особливо у вологому середовищі.
• Зменшена товщина стінки: Виріб виготовляється з тоншими стінками, ніж передбачено стандартом. Наслідки: Зниження механічної міцності, ризик деформації або руйнування при затягуванні чи під тиском.
• Коротка довжина муфти: Довжина фітинга менша за стандартну. Наслідки: Зменшується площа контакту різьби, що знижує міцність та надійність з'єднання, підвищуючи ризик витоку.
• Низька якість різьби: Неточні розміри, задирки, зірвані витки. Наслідки: Неможливість створити герметичне з'єднання, ризик "закушування" різьби під час монтажу, необхідність докладати надмірних зусиль.

Монтаж та експлуатація

• Підготовка: Перед монтажем переконайтеся, що різьби на трубі та муфті чисті, без пошкоджень та задирок.
• Ущільнення: На зовнішню різьбу труби намотайте ущільнювальний матеріал (ФУМ-стрічка, сантехнічна нитка) за годинниковою стрілкою.
• Затягування: Скрутіть з'єднання вручну, а потім затягніть за допомогою трубного ключа. Уникайте надмірного зусилля, щоб не пошкодити фітинг або різьбу.
• Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні і муфта не зазнає згинальних навантажень.
• Промивання системи: Після завершення монтажу всієї системи рекомендується промити її для видалення можливого сміття.

• Відповідність параметрів: Не перевищуйте максимально допустимий тиск (Class 150) та температуру для даного фітинга.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Перевищення робочого тиску: Використання муфти в системах з тиском вище 150 PSI може призвести до руйнування фітинга.
2. Неякісний монтаж: Недостатнє або надмірне затягування, а також використання невідповідного ущільнювача можуть стати причиною витоків.
3. Несумісність різьб: Спроба з'єднати муфту з різьбою BSPP з трубою, що має різьбу іншого стандарту (наприклад, NPT), призведе до негерметичного та ненадійного з'єднання.
4. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі у вологому середовищі може виникнути гальванічна корозія.
5. Замерзання робочого середовища: Лід, що утворюється всередині муфти, може викликати її деформацію або розрив через розширення.

Галузі застосування

• Системи холодного та гарячого водопостачання
• Системи опалення
• Сантехнічні комунікації в житлових та комерційних будівлях
• Трубопроводи для транспортування стисненого повітря
• Промислові системи водяного охолодження
• Протипожежні системи (спринклерне пожежогасіння)
• Елементи трубопроводів у харчовій, хімічній та фармацевтичній промисловості для неагресивних середовищ

Переваги нержавіючої сталі

1. Корозійна стійкість: Головна перевага, що забезпечує тривалий термін служби в контакті з водою та багатьма хімікатами.
2. Гігієнічність: Гладка поверхня нержавіючої сталі перешкоджає розмноженню бактерій, що є критичним для харчової та фармацевтичної промисловості.
3. Міцність та довговічність: Матеріал стійкий до механічних пошкоджень та високих температур.
4. Естетичний зовнішній вигляд: Фітинги з нержавіючої сталі не вимагають фарбування та зберігають привабливий вигляд протягом усього терміну експлуатації.
5. Екологічність: Нержавіюча сталь на 100% підлягає вторинній переробці.
