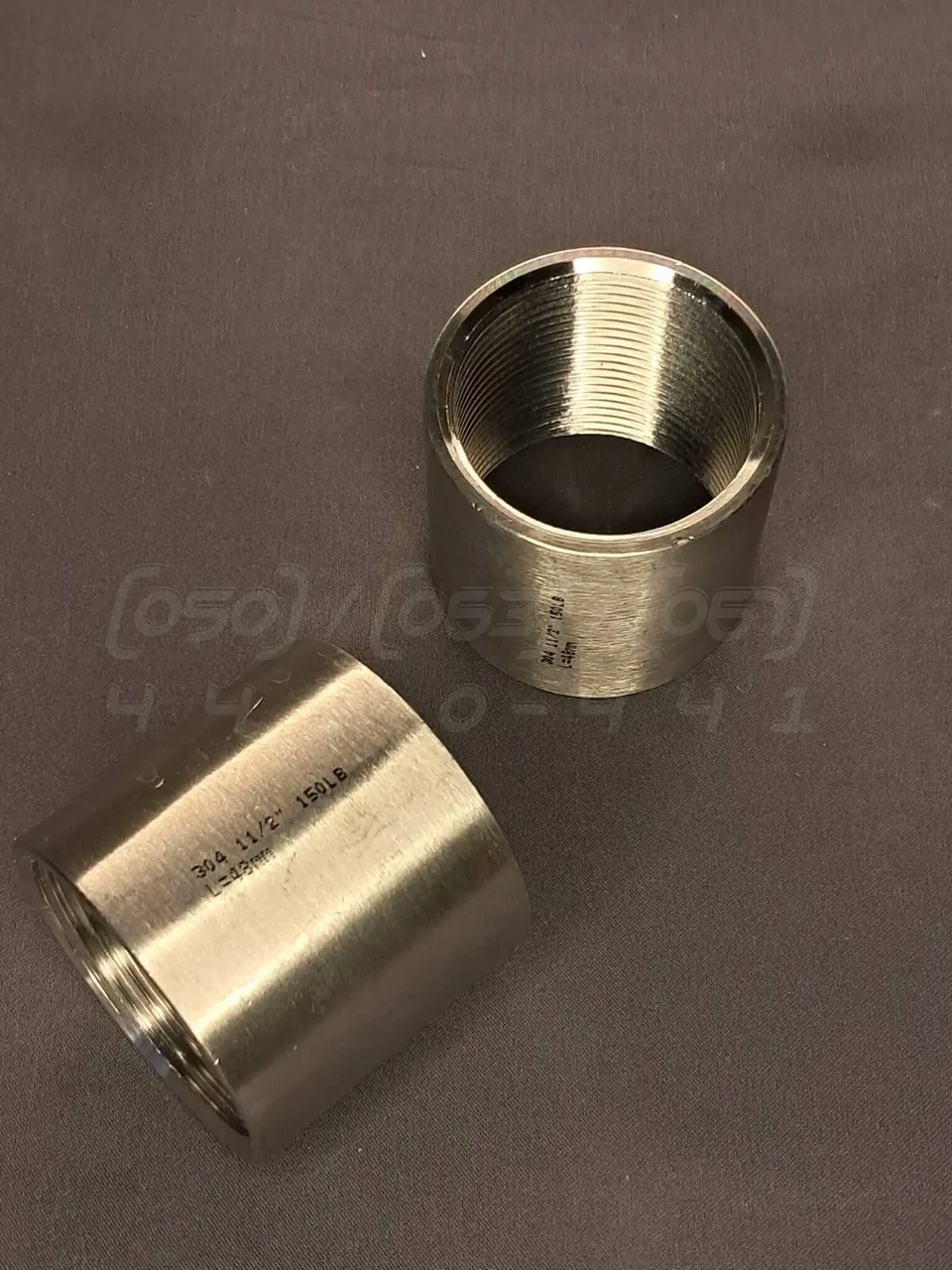

Муфта різьбова нержавіюча DN40 (1"1/2), н/ж сталь AISI304, згінна, BSPP, Class 150, ГОСТ 8966, DIN 2986

Муфта пряма різьбова Ду 40 (1"1/2) з нержавіючої сталі AISI304, повністю прорізана (згінна), BSPP, Class 150 - це з'єднувальний різьбовий фітинг, що є відрізком товстостінної труби з безперервною внутрішньою циліндричною різьбою. Призначений для прямого з'єднання ділянок трубопроводу, монтажу запірної арматури та різного обладнання. Виготовляється з нержавіючої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN40 або Ду 40 (відповідає 1"1/2 дюйма).
2. Номінальний тиск (PN): Class 150 (еквівалентно 150 PSI, приблизно 10-16 бар залежно від температури).
3. Матеріал корпусу: Нержавіюча сталь AISI304 (аналог 08Х18Н10, 1.4301).
4. Тип з'єднання: Різьбове, внутрішнє-внутрішнє (F-F).
5. Стандарт різьби: BSPP (трубна циліндрична різьба), відповідає ГОСТ 8966-75.
6. Робоча температура: Від -50°C до +220°C.
7. Виконання: Муфта-бочонок, виготовлена з товстостінної труби, згінна (з повністю прорізаною різьбою по всій довжині).
8. Стандарти виготовлення: ГОСТ 8966-75, DIN 2986, EN 10241.

Синоніми та альтернативні назви

• Муфта-бочонок: Технічний термін, що описує характерну бочкоподібну форму фітинга.
• Муфта пряма: Вказує на те, що фітинг з'єднує труби однакового діаметра, без переходу на інший розмір.
• Згінна муфта: Професійний сленг. Означає муфту з довгою різьбою, яка використовується в парі зі згоном для монтажу без обертання труби.
• З'єднувальна муфта: Загальна функціональна назва, що підкреслює основне призначення — з'єднання.
• Фітинг різьбовий: Широкий технічний термін для всіх з'єднувальних деталей трубопроводу з різьбою.
• Бочонок ВВ (внутрішня-внутрішня різьба): Сленгова назва, що вказує на тип різьби на обох кінцях фітинга.

Переваги різьбової муфти AISI304

1. Простота та швидкість монтажу: Різьбове з'єднання не вимагає зварювального обладнання, що значно спрощує та прискорює монтажні роботи.
2. Надійність та герметичність: При правильному монтажі з використанням якісних ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик) забезпечує довговічне та герметичне з'єднання.
3. Хороша корозійна стійкість: Сталь AISI304 ефективно протистоїть корозії у воді, парі, харчових продуктах та багатьох хімічних розчинах.
4. Багаторазове використання: З'єднання можна багаторазово розбирати та збирати для проведення ревізії або ремонту системи без втрати функціональності.
5. Висока міцність: Виготовлення з товстостінної труби забезпечує високу механічну міцність, стійкість до тиску та гідроударів.
6. Гігієнічність: Сталь AISI304 є гігієнічним матеріалом, що робить її ідеальною для використання в харчовій та фармацевтичній промисловості.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Заміна AISI304 на дешевшу марку сталі призводить до різкого зниження корозійної стійкості, особливо у вологих середовищах, і робить її непридатною для відповідальних застосувань.
• Зменшена товщина стінки: Використання тоншої труби для виготовлення муфти знижує її механічну міцність, стійкість до тиску та скорочує термін служби.
• Довжина муфти, коротша за стандартну: Вкорочені муфти мають меншу кількість витків різьби для зачеплення. Це знижує надійність і герметичність з'єднання, підвищуючи ризик зриву різьби при затягуванні.
• Неякісна різьба: Наявність задирок, зірваних або неповних витків різьби унеможливлює створення герметичного з'єднання і може пошкодити відповідну деталь.

Монтаж та експлуатація

• Підготовка трубопроводу: Переконайтеся, що різьба на трубах чиста, рівна, без пошкоджень та задирок.
• Ущільнення різьбових з'єднань: Обов'язково використовуйте якісні ущільнювальні матеріали, такі як стрічка ФУМ (PTFE), анаеробний герметик або сантехнічний льон з пастою.
• Затягування: Затягуйте з'єднання з помірним зусиллям. Через схильність нержавіючої сталі до "закушування" (холодного зварювання) уникайте надмірної затяжки без змащувального ущільнювача.
• Відсутність напружень: Монтуйте муфту так, щоб вона не зазнавала згинальних навантажень від неспіввісності труб.
• Доступ для обслуговування: Забезпечте достатній простір навколо з'єднання для можливості його огляду та демонтажу в майбутньому.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення стружки та залишків ущільнювача.

• Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску Class 150 та температури.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або значними перепадами температур.

Можливі ризики та обмеження

1. Закушування різьби: Нержавіючі сталі схильні до заїдання різьби при монтажі "на суху". Завжди використовуйте ущільнювач, який також виконує роль мастила.
2. Хлоридна корозія: Сталь AISI304 вразлива до точкової та щілинної корозії в середовищах з високим вмістом хлоридів (наприклад, морська вода).
3. Гальванічна корозія: При прямому контакті з фітингами з вуглецевої сталі у вологому середовищі може виникнути гальванічна корозія.
4. Неякісний монтаж: Надмірне затягування може зірвати різьбу, а недостатнє — стати причиною витоку.
5. Вібраційні навантаження: У системах з високим рівнем вібрації різьбові з'єднання можуть з часом ослабнути, вимагаючи періодичної підтяжки.

Галузі застосування

• Системи холодного та гарячого водопостачання.
• Системи опалення та теплові пункти.
• Харчова промисловість: трубопроводи для молока, соків, пива, води.
• Фармацевтична та хімічна промисловість (для помірно агресивних середовищ).
• Пневматичні системи та лінії подачі стисненого повітря.
• Сільське господарство та системи поливу.

Переваги нержавіючої сталі

1. Корозійна стійкість: Ключова властивість, що забезпечує довговічність у більшості стандартних середовищ.
2. Гігієнічність: Гладка непориста поверхня перешкоджає скупченню забруднень та розмноженню бактерій.
3. Міцність та жаростійкість: Зберігає відмінні механічні властивості в широкому діапазоні температур.
4. Естетичний зовнішній вигляд: Не потребує фарбування та зберігає привабливий вигляд протягом усього терміну служби.
5. Довгий термін служби: Істотно перевершує термін служби аналогів з вуглецевої або оцинкованої сталі.
6. Екологічність: Нержавіюча сталь на 100% підлягає вторинній переробці.
