Муфта різьбова нержавіюча Ду80 (3") повністю прорізана, н/ж сталь AISI304, BSPP, Class 150

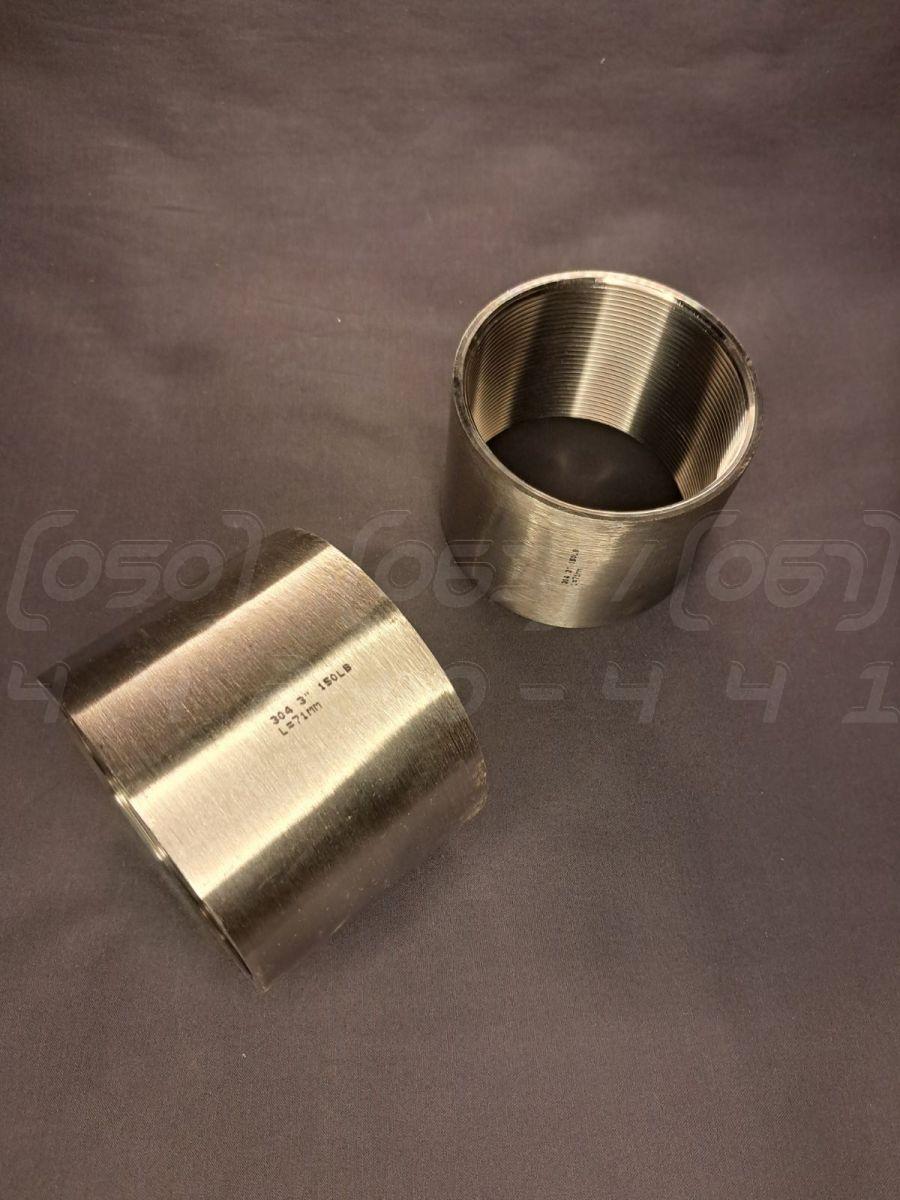

Муфта різьбова нержавіюча Ду80 (3") повністю прорізана, н/ж сталь AISI304, BSPP, Class 150 - це з'єднувальний фітинг у вигляді циліндра з внутрішньою трубною різьбою BSPP по всій довжині, призначений для прямого з'єднання двох труб, згонів або інших елементів трубопроводу із зовнішньою різьбою. Виготовляється з нержавіючої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN80 (умовний прохід 80 мм), що еквівалентно 3 дюймам.
2. Номінальний тиск (PN): Class 150 (приблизно 1.6 МПа або 16 бар), що дозволяє використовувати муфту в системах з помірним тиском.
3. Матеріал корпусу: Нержавіюча сталь AISI304 (аналоги CF8, 08Х18Н10, 1.4301). Цей матеріал має відмінну корозійну стійкість у більшості робочих середовищ, включаючи воду, пару та харчові продукти.
4. Тип з'єднання: Різьбове, внутрішня-внутрішня (ВВ) циліндрична різьба BSPP (G 3").
5. Особливість конструкції: Повністю прорізана (згінна) різьба, що дозволяє накручувати муфту на всю довжину різьбової ділянки труби, забезпечуючи максимальну гнучкість при монтажі та створенні згонів.
6. Стандарти виготовлення: Відповідає розмірам за ГОСТ 8966-75 та DIN 2986.
7. Робоча температура: Діапазон від -40°C до +220°C, залежно від використовуваного ущільнювача та робочого тиску.

Синоніми та альтернативні назви

• Муфта-бочонок: Сленгова назва, яку муфта отримала за свою зовнішню форму, що нагадує невеликий бочонок.
• Бочонок нержавіючий: Спрощена версія попередньої назви, що часто використовується монтажниками для стислості.
• Згінна муфта (муфта для згону): Технічний термін, що вказує на її ключову роль у складі "згону" для створення роз'ємних з'єднань на прямих ділянках трубопроводу.
• З'єднувач трубний різьбовий: Офіційне технічне найменування, що описує функцію виробу в трубопровідних системах.
• Фітинг різьбовий ВВ: Узагальнена назва для деталей з внутрішньою різьбою з обох сторін.

Переваги різьбової муфти

1. Простота та швидкість монтажу: Не потребує зварювального обладнання, що значно прискорює та здешевлює збирання трубопроводу.
2. Можливість демонтажу: З'єднання є розбірним, що дозволяє легко проводити ремонт, заміну або модернізацію ділянки системи.
3. Надійність та герметичність: При правильному використанні ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик, сантехнічна нитка) забезпечує довговічне та герметичне з'єднання.
4. Універсальність: Сумісна з усіма стандартними трубами та фітингами, що мають зовнішню трубну різьбу BSPP.
5. Висока корозійна стійкість: Матеріал AISI304 гарантує тривалий термін служби в більшості стандартних середовищ, включаючи харчову, хімічну та фармацевтичну промисловість.
6. Гнучкість позиціонування: Повністю прорізана різьба дозволяє регулювати положення елементів, що з'єднуються, з високою точністю, що є незамінним при монтажі згонів.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201 замість AISI 304: Значно знижується вартість, але катастрофічно падає корозійна стійкість. Така муфта швидко іржавіє навіть від контакту з водою і не підходить для відповідальних застосувань.
• Зменшена товщина стінки: Фітинг стає дешевшим, але втрачає в механічній міцності, стійкості до тиску і може деформуватися або тріснути при затягуванні.
• Неповна або неякісна різьба: Здешевлює виробництво, але призводить до неможливості створити герметичне з'єднання, високого ризику протікання та зриву різьби під навантаженням.
• Довжина муфти, коротша за стандартну: Зниження витрати матеріалу робить виріб дешевшим, але зменшується площа контакту різьб, що послаблює з'єднання, знижує його міцність та підвищує ризик витоку під тиском.

Монтаж та експлуатація

• Підготовка трубопроводу: Різьба на трубі має бути чистою, без задирок та пошкоджень.
• Ущільнення різьбових з'єднань: Обов'язково використовуйте відповідний ущільнювач (ФУМ-стрічка, сантехнічна нитка, анаеробний герметик) для забезпечення герметичності.
• Затягування: Затягуйте з'єднання з помірним зусиллям, використовуючи відповідний трубний ключ. Надмірне зусилля може пошкодити різьбу або корпус муфти.
• Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні і не створюють згинальних навантажень на фітинг.
• Промивання системи: Після монтажу рекомендується промити систему для видалення можливих забруднень.

• Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску та температури, встановлені для Class 150.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI304. Уникайте використання в середовищах з високим вмістом хлоридів.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Різьбове стирання (заїдання): При монтажі без мастила або ущільнювача різьби з нержавіючої сталі можуть "закушувати".
2. Перетягування: Надмірне зусилля при монтажі може призвести до деформації муфти або зриву різьби.
3. Вібраційні навантаження: У системах з високою вібрацією різьбові з'єднання з часом можуть ослабнути і втратити герметичність.
4. Обмеження по тиску: Різьбові з'єднання, як правило, розраховані на нижчий тиск порівняно зі зварними або фланцевими.

Галузі застосування

• Системи водопостачання та опалення
• Харчова промисловість (молокозаводи, пивоварні)
• Фармацевтична промисловість
• Хімічна та нафтохімічна промисловість
• Трубопроводи для стисненого повітря та нейтральних газів
• Сільське господарство та системи поливу

Переваги нержавіючої сталі

1. Корозійна стійкість: Головна перевага, що забезпечує довговічність в агресивних середовищах.
2. Гігієнічність: Гладка поверхня запобігає розмноженню бактерій, що критично важливо для харчової та фармацевтичної галузей.
3. Міцність та довговічність: Висока механічна міцність та стійкість до зносу.
4. Термостійкість: Зберігає свої властивості в широкому діапазоні температур.
5. Естетичний зовнішній вигляд: Не потребує фарбування та зберігає привабливий вигляд протягом усього терміну служби.
