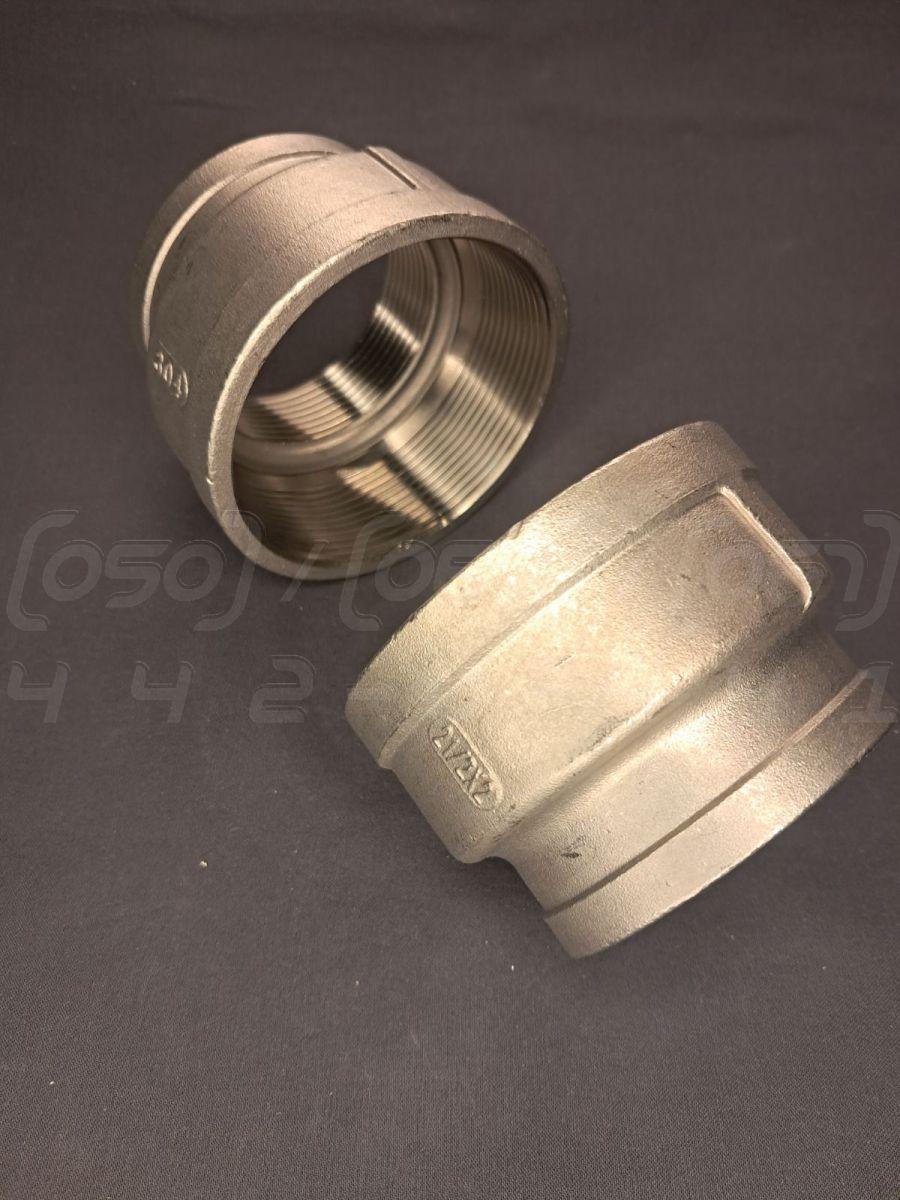

Муфта перехідна різьбова нержавіюча 65х50мм, н/ж сталь AISI 304, Class 150, 2"1/2х2" BSPP

Муфта перехідна нержавіюча Ду=65х50 (2"1/2х2") - це литий різьбовий фітинг, призначений для створення герметичного переходу між трубами різного діаметра в системах з низьким тиском. Виготовляється з корозійностійкої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN 65x50 (Ду 65х50), або 2 1/2" x 2" дюйма.
2. Номінальний тиск (PN): Class 150, що відповідає максимальному тиску до 150 PSI (приблизно 10 Бар) для систем з невисоким навантаженням.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналоги CF8, 1.4301).
4. Тип з'єднання: Різьбове, внутрішня/внутрішня (ВВ / Female-Female).
5. Стандарт різьби: BSPP (G), циліндрична трубна різьба, що забезпечує надійне з'єднання при використанні ущільнювачів.
6. Стандарти виготовлення: ISO 4144, EN 10241, DIN 2987.
7. Робоча температура: Від -20°C до +220°C.

Синоніми та альтернативні назви

• Муфта перехідна: Класична технічна назва, що вказує на функцію з'єднання труб різних діаметрів.
• Фітинг перехідний: Загальний термін для з'єднувальних елементів трубопроводу.
• Редукція різьбова: Технічний термін, який акцентує увагу на зменшенні (редукуванні) діаметра потоку.
• Перехідник ВВ (внутрішня-внутрішня): Назва, що деталізує конфігурацію різьб фітинга для точного підбору.
• Бочата перехідна: Розмовна, але технічно не зовсім коректна назва, оскільки класична бочата має зовнішню різьбу, а не внутрішню.

Переваги муфти перехідної

1. Простий та швидкий монтаж: Не вимагає зварювального обладнання, що дозволяє оперативно збирати та розбирати з'єднання.
2. Надійна герметичність: При правильному використанні ущільнювальних матеріалів (наприклад, стрічки ФУМ) забезпечує довговічне та герметичне з'єднання.
3. Універсальність застосування: Дозволяє легко та ефективно з'єднувати труби та різноманітне обладнання з різними діаметрами.
4. Компактні розміри: Ідеально підходить для монтажу в умовах обмеженого простору, де використання фланців або зварювання ускладнене.
5. Висока механічна міцність: Литий корпус з нержавіючої сталі стійкий до помірних механічних навантажень та вібрацій.
6. Економічність: Є доступним та ефективним рішенням для більшості стандартних застосувань.

Області застосування

• Системи водопостачання та опалення: Широко використовується в житлових, комерційних та промислових будівлях.
• Харчова промисловість: Застосовується в лініях розливу, системах подачі води та різних мийних розчинів.
• Хімічна та нафтогазова промисловість: Підходить для трубопроводів, що транспортують неагресивні середовища під низьким тиском.
• Пневматичні та гідравлічні системи: Використовується для з'єднання компонентів у системах на стисненому повітрі або мастилі.
• Машинобудування та сільське господарство: Знаходить застосування в системах охолодження, поливу та інших допоміжних трубопроводах.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь марки AISI 304 ефективно протистоїть іржі при контакті з водою, парою та слабкими хімічними розчинами.
2. Довговічність та надійність: Забезпечує тривалий термін служби фітинга без втрати експлуатаційних характеристик.
3. Гігієнічність та екологічна безпека: Гладка поверхня матеріалу ідеальна для харчових та фармацевтичних застосувань, оскільки не сприяє розмноженню бактерій.
4. Стійкість до перепадів температур: Зберігає свої механічні властивості в широкому діапазоні робочих температур.
5. Міцність при тиску: Незважаючи на клас 150 PSI, матеріал має значний запас міцності.
6. Естетичний зовнішній вигляд: Не потребує додаткової обробки чи фарбування і зберігає привабливий вигляд протягом усього терміну служби.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201 замість AISI 304: Наслідки: Значне зниження корозійної стійкості, швидка поява іржі у вологому середовищі, скорочення терміну служби в кілька разів.
• Зменшення товщини стінок фітинга: Наслідки: Зниження механічної міцності, високий ризик руйнування фітинга при затягуванні або від гідравлічного удару.
• Низька якість нарізання різьби: Наслідки: Неможливість створити герметичне з'єднання, "злизування" витків або заїдання різьби під час монтажу.
• Наявність дефектів лиття (пори, раковини): Наслідки: Внутрішні дефекти роблять фітинг крихким і створюють ризик раптового руйнування під тиском.

Монтаж та експлуатація

• Підготовка: Переконайтеся, що різьби на трубі та фітингу чисті й відповідають стандарту BSPP.
• Ущільнення: Обов'язково використовуйте якісний ущільнювач, наприклад, тефлонову стрічку (ФУМ) або анаеробний герметик.
• Затягування: Затягуйте з'єднання з помірним зусиллям, використовуючи відповідний інструмент, щоб не пошкодити фітинг.
• Відсутність напружень: Переконайтеся, що трубопровід не створює згинальних або розтягувальних навантажень на встановлену муфту.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.

Можливі ризики та обмеження

1. Перевищення робочих параметрів: Використання фітинга при тиску вище Class 150 або поза робочим діапазоном температур може призвести до його руйнування.
2. Різьбове заїдання (Galling): При затягуванні без змащення або ущільнювача можливе "холодне зварювання" різьб з нержавіючої сталі.
3. Несумісність з робочим середовищем: Сталь AISI 304 не рекомендується використовувати для роботи з хлоридами та деякими концентрованими кислотами.
4. Неякісний монтаж: Неправильне ущільнення або надмірне зусилля при затягуванні є частою причиною виникнення протікань.
5. Замерзання робочого середовища: Замерзання води всередині муфти може призвести до розриву її корпусу.
