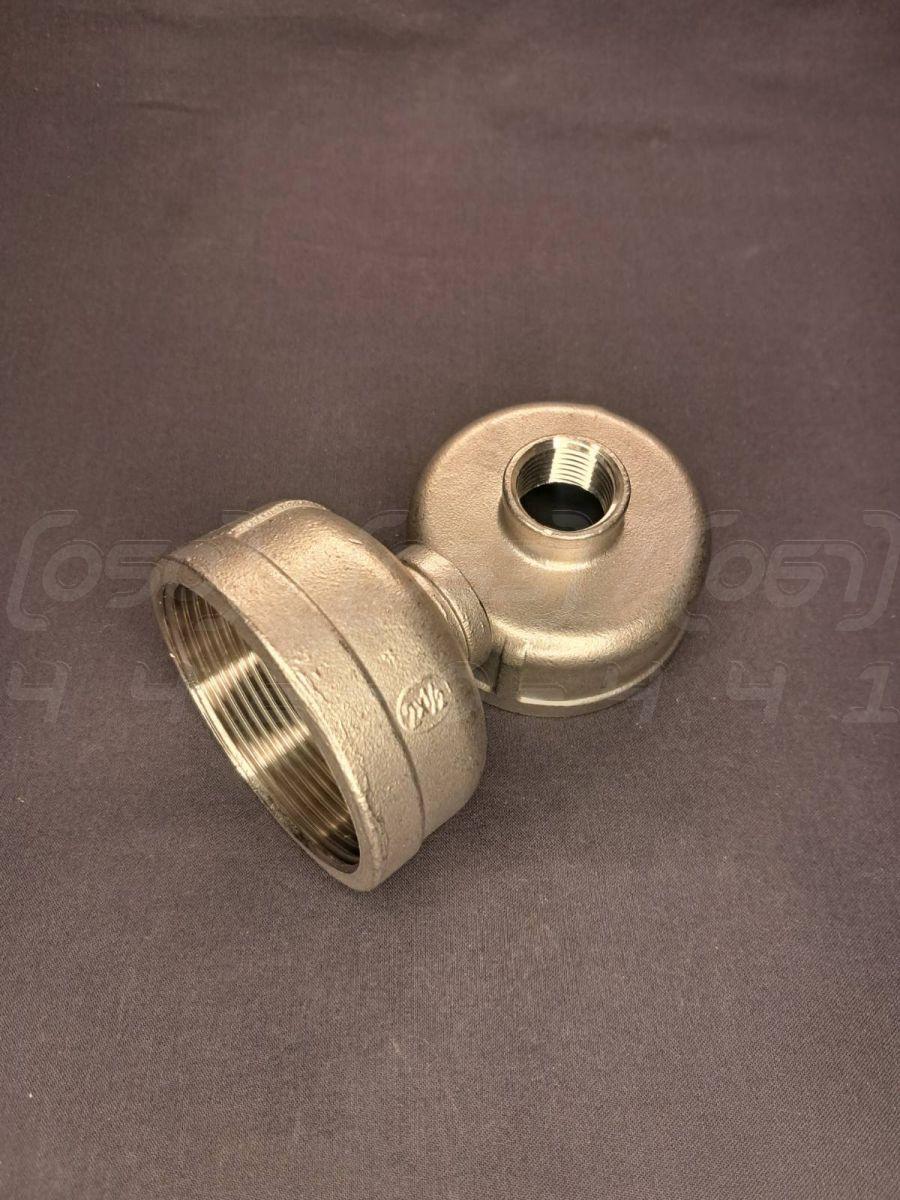

Муфта перехідна різьбова нержавіюча DN50x15 (2"х1/2"), н/ж сталь AISI 304, Class 150, різьба BSPP

Муфта перехідна нержавіюча Ду=50х15 (2"х1/2") внутрішня різьба BSPP, лита, AISI 304, Class 150 - це литий різьбовий фітинг, призначений для герметичного та надійного з'єднання ділянок трубопроводу з різними діаметрами. Виготовляється з нержавіючої сталі марки AISI 304 (аналог 08Х18Н10), що забезпечує високу корозійну стійкість та довговічність у системах з неагресивними середовищами.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN 50x15 або Ду 50х15 мм. Забезпечує перехід з 2 дюймів на 1/2 дюйма.
2. Номінальний тиск (PN): Class 150. Фітинги цього класу розраховані на застосування в системах з низьким тиском, максимальний робочий тиск становить до 150 PSI (приблизно 10 бар).
3. Матеріал корпусу: Лита нержавіюча сталь AISI 304 (CF8).
4. Тип з'єднання: Різьбове, муфтове, з двома внутрішніми різьбами.
5. Тип різьби: Внутрішня/Внутрішня (ВВ), циліндрична BSPP (British Standard Pipe Parallel), що відповідає стандарту ISO 228.
6. Робоча температура: Діапазон від -20°C до +220°C, залежно від використовуваного ущільнювального матеріалу та параметрів робочого середовища.
7. Стандарти виготовлення: Відповідає міжнародним стандартам ISO 4144, EN 10241, DIN 2987, що гарантує сумісність та якість виробу.

Синоніми та альтернативні назви

• Муфта-перехід: Класична технічна назва, що вказує на функцію переходу між різними розмірами труб.
• Редукція ВВ (внутрішня/внутрішня): Технічний термін, що точно описує тип фітинга (зменшення діаметра) та конфігурацію різьби (внутрішня з обох сторін).
• Перехід різьбовий: Загальна технічна назва, яка підкреслює наявність різьби як основного способу монтажу.
• Футорка: Поширений у побуті та професійному сленгу синонім, хоча технічно футорка частіше має зовнішню та внутрішню різьбу різних діаметрів.
• Згін-перехід: Професійний сленг, що використовується для позначення будь-якого перехідного різьбового елемента.

Переваги перехідної муфти

1. Компактне та пряме з'єднання: Дозволяє безпосередньо з'єднувати труби та фітинги різних діаметрів без використання кількох перехідників, заощаджуючи простір.
2. Простота монтажу та демонтажу: Різьбове з'єднання не вимагає зварювальних робіт і дозволяє швидко монтувати та розбирати вузол для обслуговування або модифікації.
3. Висока надійність герметизації: При правильному монтажі з використанням ущільнювальних матеріалів (наприклад, ФУМ-стрічки, анаеробного герметика або сантехнічної нитки) забезпечує довговічне та герметичне з'єднання.
4. Збереження прямолінійності потоку: На відміну від відводів або трійників, муфта не змінює напрямок руху робочого середовища, мінімізуючи гідравлічні втрати.
5. Універсальність застосування: Підходить для широкого спектра систем, включаючи водопостачання, опалення, пневматичні лінії та технологічні трубопроводи.
6. Економічна ефективність: Є одним із найдоступніших і найпростіших способів організації переходу між трубами різних діаметрів.

Області застосування

• Системи водопостачання та опалення: У житлових, комерційних та промислових будівлях.
• Промислове обладнання та технологічні лінії: Для підключення датчиків, арматури та обладнання різних типорозмірів.
• Харчова промисловість: На підприємствах з виробництва напоїв, молочних продуктів, де важлива гігієнічність сталі AISI 304.
• Хімічна та фармацевтична промисловість: У лініях транспортування неагресивних рідин та розчинів.
• Нафтогазова галузь: У низьконапірних допоміжних лініях.
• Пневматичні та гідравлічні системи: Для з'єднання компонентів у системах з низьким тиском.
• Машинобудування та сільське господарство.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь AISI 304 відмінно протистоїть корозії у прісній воді, парі, харчових продуктах та більшості органічних кислот.
2. Довговічність та надійність: Матеріал не піддається іржі, що гарантує тривалий термін служби фітинга без втрати міцності.
3. Гігієнічність та екологічна безпека: Гладка поверхня нержавіючої сталі не має пор, що перешкоджає розмноженню бактерій та полегшує очищення.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур, від кріогенних до високих.
5. Міцність при тиску: Лита конструкція забезпечує високу механічну міцність та стійкість до навантажень.
6. Естетичний зовнішній вигляд: Фітинги з нержавіючої сталі не вимагають фарбування та зберігають привабливий вигляд протягом усього терміну експлуатації.
7. Добра зварюваність та оброблюваність: Лита сталь 304 добре піддається механічній обробці.

Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI 201: Заміна AISI 304 на дешевшу сталь з низьким вмістом нікелю. Наслідки: Різке зниження корозійної стійкості, швидка поява іржі у вологому середовищі, скорочення терміну служби в кілька разів.
• Зменшення товщини стінок: Виробництво фітингів з тоншими стінками, ніж вимагають стандарти ISO 4144. Наслідки: Зниження механічної міцності, падіння максимально допустимого тиску, високий ризик тріщин під час монтажу або гідроудару.
• Порушення геометрії різьби: Неточне або неповне нарізання витків різьби для прискорення виробництва. Наслідки: Неможливість досягти герметичного з'єднання, ризик зриву різьби при затягуванні, невідповідність стандартам BSPP.
• Низька якість лиття: Використання вторинної сировини або порушення технології лиття. Наслідки: Наявність внутрішніх пор, раковин та каверн, які є концентраторами напружень і можуть призвести до протікання або руйнування фітинга під тиском.

Монтаж та експлуатація

1. Підготовка: Перед монтажем ретельно очистіть різьби на муфті та деталі, що з'єднується, від бруду, металевої стружки та мастила.
2. Ущільнення: На зовнішню різьбу труби або фітинга нанесіть якісний ущільнювальний матеріал (ФУМ-стрічка, сантехнічна нитка, анаеробний герметик) для запобігання протіканню та "закушуванню" різьби.
3. Затягування: Затягуйте з'єднання за допомогою відповідного гайкового ключа, прикладаючи помірне зусилля, достатнє для герметизації, але без ризику пошкодити різьбу.
4. Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні і на фітинг не діють згинальні або розтягувальні навантаження.
5. Перевірка системи: Після завершення монтажу подайте тиск у систему та візуально перевірте з'єднання на відсутність протікань.

• Сумісність середовища: Використовуйте муфту тільки для середовищ, хімічно сумісних зі сталлю AISI 304.
• Дотримання параметрів: Не перевищуйте максимальні значення тиску (Class 150) та температури, встановлені для даного типу фітингів.
• Періодичний огляд: Регулярно оглядайте різьбові з'єднання на предмет появи крапель або вологи, особливо в системах із частими перепадами температур та тиску.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Використання сталі AISI 304 у середовищах з високою концентрацією хлоридів (наприклад, морська вода) або сильних неорганічних кислот призведе до швидкої корозії.
2. Перевищення робочих параметрів: Експлуатація при тиску значно вище 150 PSI може призвести до руйнування фітинга та аварії.
3. "Закушування" різьби (Galling): При затягуванні з'єднань з нержавіючої сталі без ущільнювача або змащення виникає ризик холодного зварювання витків, що робить демонтаж неможливим без пошкодження.
4. Гальванічна корозія: При прямому контакті з фітингами з вуглецевої сталі у вологому середовищі може виникнути гальванічна пара, що прискорює корозію менш шляхетного металу.
5. Неякісний монтаж: Недостатнє або надмірне зусилля при затягуванні є основною причиною протікань або механічного пошкодження фітинга.
