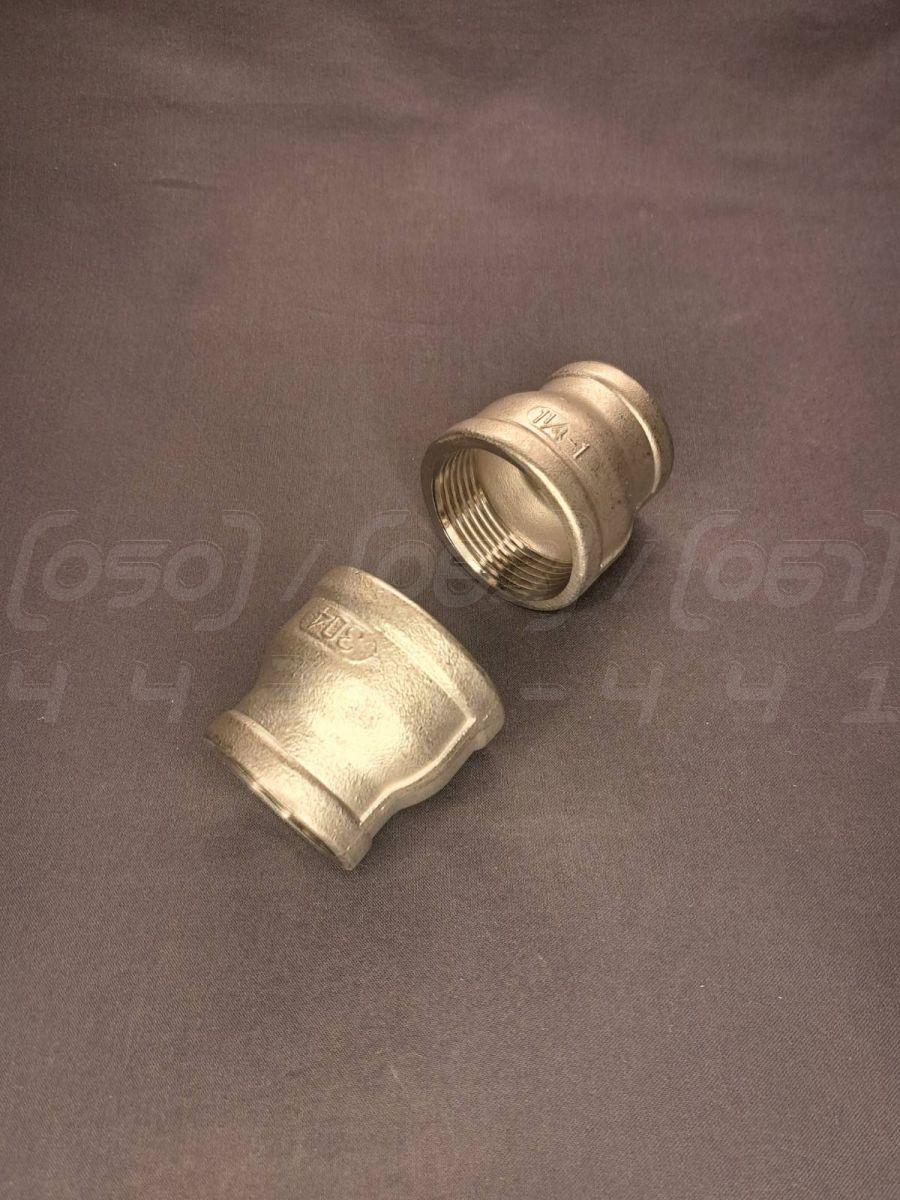

Муфта перехідна різьбова нержавіюча DN32x25 (1 1/4"х1") н/ж сталь AISI 304, Class 150 BSPP

Муфта перехідна муфтова нержавіюча DN32x25 (1 1/4"х1") н/ж сталь AISI 304, Class 150 BSPP - це литий різьбовий з'єднувальний фітинг, призначений для створення герметичного та надійного переходу між трубами або компонентами трубопроводу різного діаметра. Виготовляється з нержавіючої сталі марки AISI 304, що забезпечує високу корозійну стійкість та довговічність у системах з некритичними та низьконапірними вимогами.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Перехід з DN32 на DN25 (або з 1 1/4 дюйма на 1 дюйм).
2. Номінальний тиск (PN/Class): Class 150, що відповідає максимальному робочому тиску до 150 PSI (приблизно 10 бар) у низьконапірних умовах.
3. Матеріал корпусу: Лита нержавіюча сталь AISI 304 (аналог за ГОСТ - 08Х18Н10, за ASTM - CF8).
4. Тип з'єднання: Різьбове, внутрішня/внутрішня (ВВ).
5. Стандарт різьби: BSPP (G) – британська стандартна трубна циліндрична різьба, що забезпечує надійне ущільнення за допомогою допоміжних матеріалів.
6. Робоча температура: Від -20°C до +220°C, залежно від ущільнювальних матеріалів, що використовуються.
7. Стандарти виготовлення: Відповідає ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Муфта перехідна: Класична технічна назва, що точно описує функцію – перехід між різними діаметрами.
• Перехід нержавіючий ВВ: Скорочена технічна назва, де "ВВ" вказує на тип різьби (внутрішня-внутрішня), часто використовується фахівцями.
• Футорка (сленг): Поширений професійний сленг для позначення перехідних різьбових фітингів. Технічно футорка має зовнішню та внутрішню різьбу, але в розмовній мові так можуть називати і муфти.
• Фітинг перехідний різьбовий: Загальна технічна назва, що вказує на тип та призначення елемента в трубопровідній системі.
• Редукційна муфта: Технічний синонім, який підкреслює функцію зменшення (редукції) діаметра трубопроводу.

Переваги перехідної муфти

1. Простота монтажу: Встановлення не вимагає зварювальних робіт і здійснюється за допомогою стандартного трубного ключа, що значно прискорює та здешевлює монтаж.
2. Надійність та герметичність: Забезпечує міцне та герметичне з'єднання елементів трубопроводу з різними діаметрами.
3. Універсальність: Дозволяє легко комбінувати різні компоненти трубопровідної системи (труби, крани, клапани) з різними діаметрами.
4. Компактність: Має малі габарити, що ідеально підходить для використання в умовах обмеженого простору.
5. Можливість демонтажу: Різьбове з'єднання можна розбирати та збирати повторно для проведення технічного обслуговування або модернізації системи.
6. Стійкість до вібрацій: Якісне різьбове з'єднання добре витримує помірні вібраційні навантаження в системі.

Галузі застосування

• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Харчова промисловість (для некритичних ліній)
• Хімічна промисловість (для сумісних середовищ)
• Нафтогазова промисловість (для низьконапірних ділянок)
• Промислове обладнання та технологічні лінії
• Машинобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь не піддається іржі та стійка до впливу агресивних середовищ, води та пари.
2. Довговічність та надійність: Вироби з нержавіючої сталі мають тривалий термін служби, зберігаючи свої експлуатаційні характеристики.
3. Гігієнічність та екологічна безпека: Матеріал не вступає в реакцію з робочим середовищем, що робить його ідеальним для харчової та фармацевтичної промисловості.
4. Стійкість до температур: AISI 304 зберігає міцність у широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Лита конструкція забезпечує високу механічну міцність у межах свого класу.
6. Естетичний зовнішній вигляд: Фітинги мають привабливий зовнішній вигляд і не потребують додаткового покриття.
7. Добра зварюваність та оброблюваність: Сталь AISI 304 легко піддається різним видам механічної обробки.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості (AISI 201): Призводить до різкого зниження корозійної стійкості. Фітинг швидко іржавіє, особливо у вологому середовищі, втрачає міцність та зовнішній вигляд.
• Зменшення товщини стінок: Знижує механічну міцність та стійкість до тиску. Підвищується ризик деформації або руйнування під час затягування або гідравлічних ударів.
• Порушення геометрії та якості різьби: Неточне або неякісне нарізання різьби призводить до негерметичності з'єднання, ризику протікання та "закушування" (галінгу) під час монтажу.
• Відсутність фінішної обробки: Наявність задирок, гострих країв та нерівностей на поверхні може пошкодити ущільнювальні матеріали (ФУМ-стрічку, клоччя) та ускладнити монтаж.

Монтаж та експлуатація

1. Підготовка трубопроводу: Переконайтеся, що торці труб рівні, без задирок.
2. Напрямок потоку: Для перехідної муфти напрямок потоку не має значення.
3. Ущільнення різьбових з'єднань: Використовуйте якісні ущільнювальні матеріали, такі як анаеробний герметик, ФУМ-стрічка або сантехнічний льон.
4. Затягування: Затягуйте з'єднання з помірним зусиллям, щоб забезпечити герметичність, але не пошкодити різьбу.
5. Відсутність напружень: Монтуйте фітинг так, щоб на нього не передавалися згинальні або розтягувальні навантаження від трубопроводу.
6. Доступ для обслуговування: Забезпечте вільний доступ до з'єднання для можливого огляду або демонтажу.
7. Промивання системи: Після завершення монтажу промийте систему для видалення можливого сміття.

• Відповідність параметрів: Експлуатуйте систему в межах допустимих значень тиску та температури для Class 150.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304.
• Періодичний огляд: Регулярно оглядайте з'єднання на предмет витоків.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу для специфічних середовищ: Сталь AISI 304 не рекомендується для середовищ з високим вмістом хлоридів або сірки.
2. Перевищення робочих параметрів: Експлуатація при тиску вище 150 PSI або за межами допустимого температурного діапазону може призвести до руйнування фітинга.
3. Абразивне зношування: Наявність у робочому середовищі твердих абразивних частинок може з часом пошкодити внутрішню поверхню та різьбу.
4. Закушування (галінг) різьби: При надмірному зусиллі затягування або відсутності мастила можливе "холодне зварювання" різьби, що унеможливлює демонтаж.
5. Неякісний монтаж: Недостатнє ущільнення або перетягування різьби є основними причинами протікання.
6. Замерзання робочого середовища: Замерзання води всередині фітинга може призвести до його розриву через розширення льоду.
