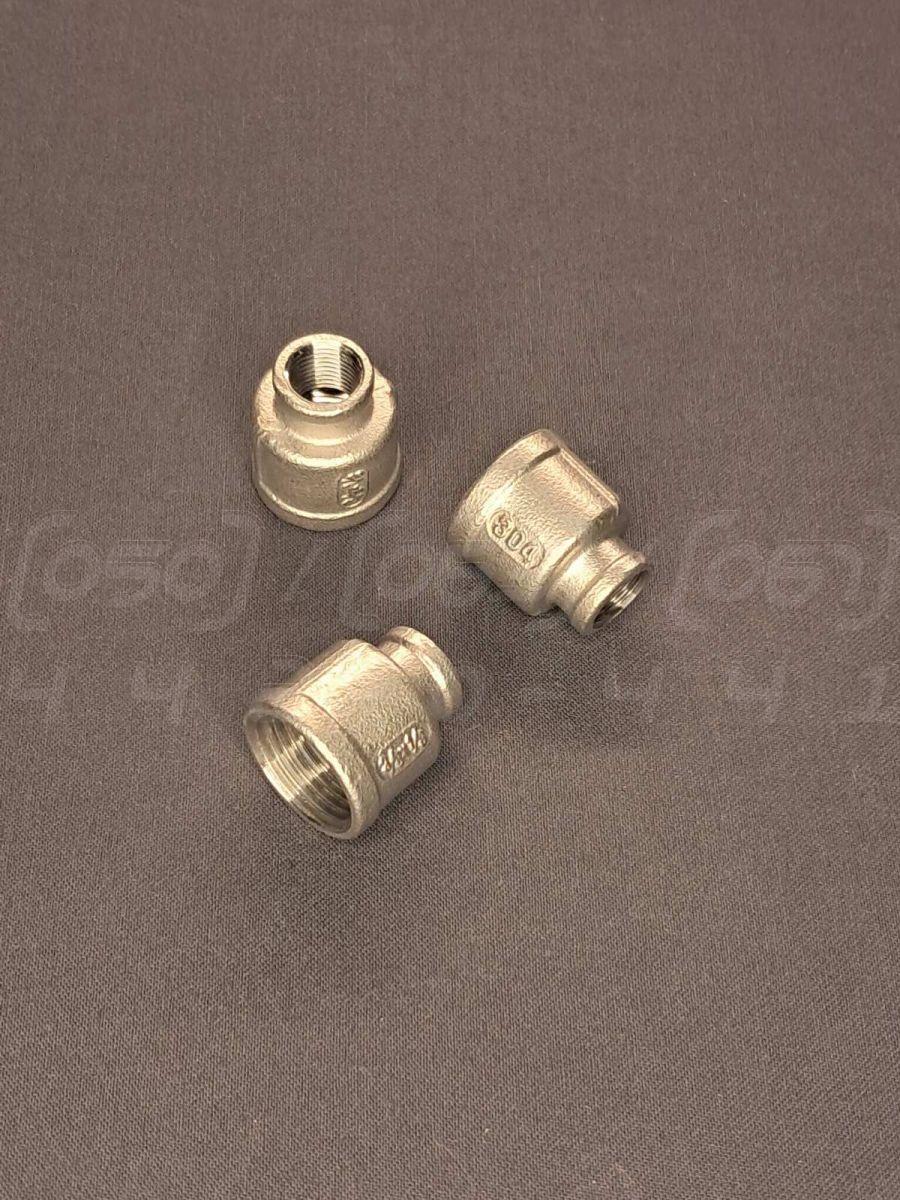

Муфта перехідна різьбова нержавіюча DN10x6 (3/8"x1/8"), н/ж сталь AISI 304, Class 150, різьба BSPP

Муфта перехідна нержавіюча Ду=10х6 (3/8"х1/8") внутрішня різьба BSPP, лита, AISI 304, Class 150 - це литий різьбовий фітинг, призначений для герметичного та надійного з'єднання елементів трубопроводу різного діаметра. Виготовляється з нержавіючої сталі марки AISI 304, що забезпечує високу корозійну стійкість та довговічність.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN10x6 (Ду10х6) або 3/8" x 1/8" дюйма.
2. Номінальний тиск (PN): Class 150 (приблизно PN20 або 20 бар).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналоги CF8, 1.4301, 08Х18Н10).
4. Тип з'єднання: Різьбове, дві внутрішні різьби (ВВ).
5. Стандарт різьби: BSPP (трубна циліндрична різьба).
6. Робоча температура: Від -20°C до +220°C.
7. Відповідність стандартам: ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Муфта перехідна: Класична технічна назва, що вказує на функцію з'єднання труб різного діаметра.
• Перехід нержавіючий різьбовий: Загальна технічна назва, яка підкреслює матеріал та тип приєднання.
• Футорка: Поширена назва для перехідників. Технічно футорка має зовнішню та внутрішню різьбу, але на професійному сленгу так часто називають і муфти з двома внутрішніми різьбами різного розміру.
• Різьбовий фітинг-перехідник: Узагальнена назва, що описує тип виробу як елемент для різьбового з'єднання.
• Муфта-перехідник: Сленгова та загальновживана назва, зрозуміла широкому колу фахівців.

Переваги муфти перехідної

1. Простота монтажу та демонтажу: Для встановлення не потрібне зварювальне обладнання, достатньо стандартного трубного ключа та ущільнювальних матеріалів.
2. Висока герметичність з'єднання: При правильному монтажі з використанням ущільнювача (наприклад, ФУМ-стрічки або анаеробного герметика) забезпечує надійне та герметичне з'єднання.
3. Компактні розміри: Лита конструкція має мінімальні габарити, що дозволяє використовувати її в умовах обмеженого простору.
4. Універсальність застосування: Може використовуватися в системах з водою, парою, стисненим повітрям, нафтопродуктами та іншими неагресивними середовищами.
5. Надійність та довговічність: Сталь AISI 304 гарантує тривалий термін служби фітинга без втрати експлуатаційних властивостей.
6. Стандартизація: Виготовлення за стандартами ISO 4144 та EN 10241 забезпечує повну сумісність з іншими елементами трубопроводу.

Області застосування

• Системи водопостачання та опалення: Монтаж побутових та промислових трубопроводів.
• Харчова промисловість: Лінії розливу напоїв, молочні заводи, пивоварні.
• Хімічна промисловість: Транспортування розчинів кислот та лугів слабкої концентрації.
• Пневматичні та гідравлічні системи: Підключення обладнання, що працює під тиском.
• Машинобудування: Інтеграція в гідравлічні контури верстатів та агрегатів.
• Фармацевтична промисловість: Системи подачі очищеної води та інших стерильних середовищ.
• Нафтогазова галузь: Допоміжні трубопроводи, системи КВПіА.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Стійка до іржі та впливу багатьох хімічних речовин.
2. Довговічність та надійність: Забезпечує тривалий термін служби трубопровідних систем без необхідності частої заміни.
3. Гігієнічність та екологічна безпека: Не виділяє шкідливих речовин у робоче середовище, що є критично важливим для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає свої властивості у широкому діапазоні робочих температур.
5. Міцність при високому тиску: Витримує значні механічні навантаження та тиск.
6. Естетичний зовнішній вигляд: Не потребує додаткового фарбування чи захисного покриття.
7. Добра зварюваність та оброблюваність: Дозволяє легко інтегрувати фітинги у складні системи.

Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI 201: Істотно знижується корозійна стійкість, особливо у вологих умовах або при контакті з агресивними середовищами. Наслідок – швидкий вихід з ладу, поява іржі.
• Зменшення товщини стінок: Фітинг стає менш міцним і не може витримувати заявлений тиск Class 150. Наслідок – ризик деформації або розриву під час монтажу та експлуатації.
• Порушення геометрії різьби: Різьба, нарізана не за стандартом BSPP, не забезпечить належної герметичності. Наслідок – протікання, неможливість створити надійне з'єднання.
• Використання фітингів без маркування: Відсутність маркування сталі та класу тиску не дає гарантії якості. Наслідок – ризик встановлення виробу з невідомими характеристиками, що може призвести до аварії.

Монтаж та експлуатація

1. Підготовка трубопроводу: Переконайтеся, що різьби на трубах, що з'єднуються, чисті, без задирок і пошкоджень.
2. Ущільнення різьбових з'єднань: Використовуйте якісний ущільнювальний матеріал, наприклад, ФУМ-стрічку, анаеробний герметик або сантехнічну нитку, сумісні з робочим середовищем.
3. Затягування: Затягуйте з'єднання з помірним зусиллям, достатнім для забезпечення герметичності, але без перетягування, щоб не пошкодити різьбу.
4. Відсутність напружень: Монтуйте фітинг так, щоб на нього не передавалися згинальні або розтягувальні навантаження від трубопроводу.
5. Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.

• Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску (Class 150) та температури (220°C).
• Сумісність середовища: Переконайтесь, що робоче середовище хімічно сумісне зі сталлю AISI 304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з високим тиском або агресивними середовищами.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода), оскільки це може викликати точкову корозію.
2. Перетягування різьби: Надмірне зусилля під час монтажу може призвести до зриву різьби або появи тріщин у корпусі фітинга.
3. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі у вологому середовищі може виникнути гальванічна пара, що прискорить корозію менш стійкого металу.
4. Абразивне зношування: Наявність у робочому середовищі твердих абразивних частинок може з часом пошкодити внутрішню поверхню фітинга.
5. Замерзання робочого середовища: Якщо в системі замерзне вода, розширення льоду може призвести до розриву корпусу муфти.
