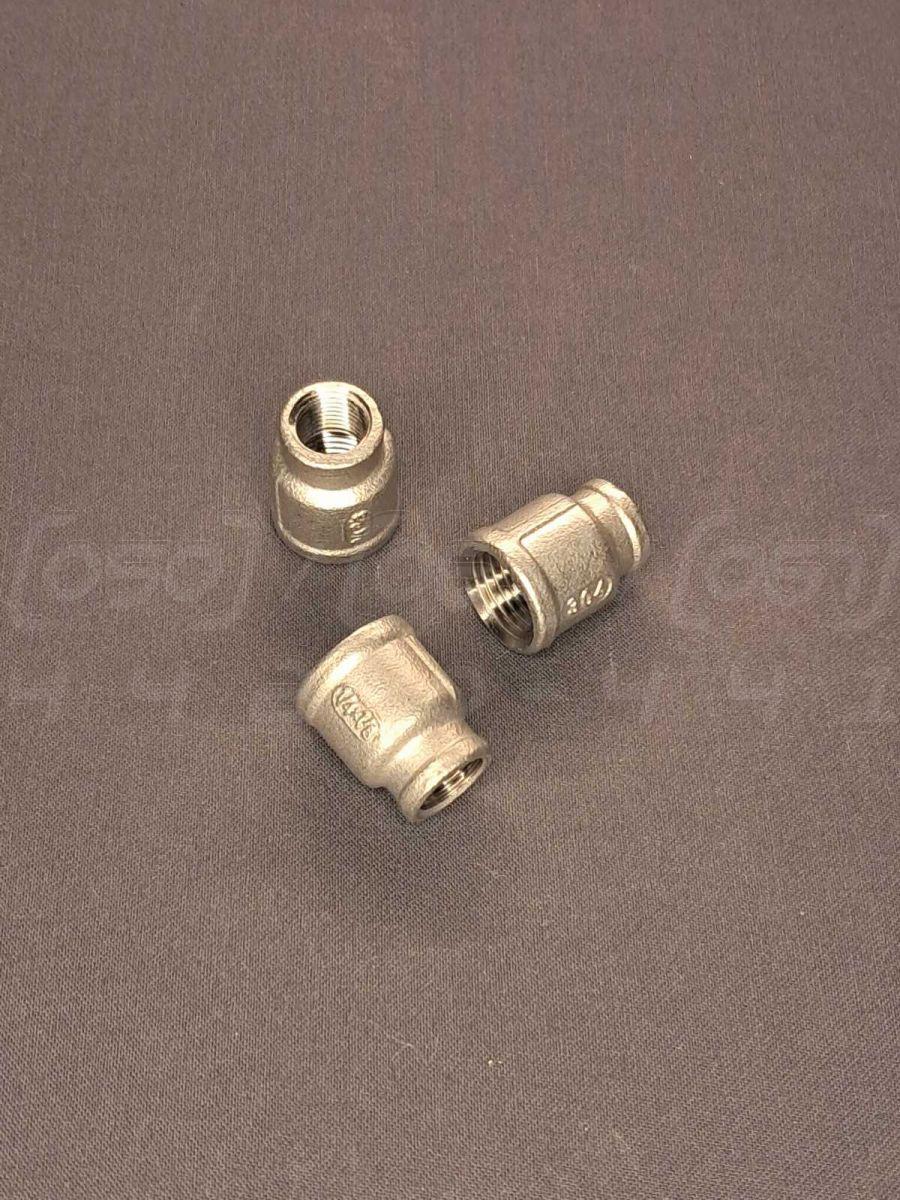

Муфта перехідна різьбова нержавіюча DN8x6 (1/4"x1/8"), н/ж сталь AISI304, Class 150, BSPP, лита

Муфта перехідна різьбова нержавіюча DN8x6 (1/4"x1/8"), н/ж сталь AISI304, Class 150 (20 Бар), лита - це литий різьбовий фітинг, який використовується для створення надійного та герметичного переходу між двома ділянками трубопроводу з різними діаметрами. Виготовляється з харчової нержавіючої сталі марки AISI 304 методом точного лиття.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Перехід з DN 8 (1/4" дюйма) на DN 6 (1/8" дюйма).
2. Тип різьби: Внутрішня/внутрішня (ВР/ВР) циліндрична трубна різьба (BSPP).
3. Номінальний тиск (PN): Class 150 (150 PSI), що відповідає робочому тиску до 20 Бар (2.0 МПа) при температурі від -20°C до +40°C.
4. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8), аналог 08Х18Н10.
5. Метод виготовлення: Точне лиття за виплавлюваними моделями, що забезпечує високу міцність та точність геометрії.
6. Робоча температура: Максимальна робоча температура до +220°C (зі зниженням робочого тиску).
7. Відповідність стандартам: Розміри та характеристики відповідають міжнародним стандартам ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Муфта перехідна: Стандартна технічна назва, що вказує на функцію з'єднання труб різного діаметра.
• Муфта редукційна: Технічний синонім, який підкреслює функцію зменшення (редукування) діаметра прохідного перерізу.
• Редукція різьбова: Поширений у професійному середовищі термін, що точно описує призначення фітинга.
• З'єднувальна втулка: Загальна назва, що описує деталь як елемент для з'єднання частин трубопроводу.

Переваги перехідної муфти

1. Надійність та герметичність: Лита конструкція без зварних швів та точна циліндрична різьба BSPP забезпечують високу міцність та герметичність з'єднання при використанні ущільнювальних матеріалів.
2. Компактне рішення: Дозволяє здійснити перехід між діаметрами в одному фітингу, що заощаджує місце та спрощує монтаж.
3. Універсальність застосування: Підходить для з'єднання труб, шлангів та різноманітної запірної арматури в системах з низьким тиском.
4. Довговічність: Сталь AISI 304 гарантує тривалий термін служби навіть в умовах підвищеної вологості.
5. Простота монтажу та демонтажу: Для встановлення потрібні стандартні сантехнічні інструменти, з'єднання легко розбирається для обслуговування або модифікації системи.

Галузі застосування

• Системи водопостачання та опалення
• Харчова промисловість (лінії розливу, молочні та пивоварні заводи)
• Хімічна та фармацевтична промисловість
• Пневматичні системи (подача стисненого повітря)
• Гідравлічні системи низького тиску
• Машинобудування та приладобудування
• Лабораторне обладнання
• Нафтогазова галузь для допоміжних ліній

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, харчових кислот та багатьох агресивних середовищ.
2. Довговічність та надійність: Матеріал не піддається іржі, що забезпечує десятиліття безаварійної служби.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь є нейтральним матеріалом, що не впливає на склад робочого середовища, що є критично важливим для харчових та медичних застосувань.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур, від негативних до +220°C.
5. Міцність при високому тиску: Лита конструкція з нержавіючої сталі відмінно протистоїть механічним навантаженням та гідроударам.
6. Естетичний зовнішній вигляд: Фітинги мають привабливий зовнішній вигляд і не вимагають додаткової обробки або фарбування.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Зовні схожа на AISI 304, але має значно меншу корозійну стійкість через низький вміст нікелю. Наслідки: швидка поява іржі, особливо у вологих умовах, скорочення терміну служби.
• Зменшення товщини стінок: Знижує вагу та собівартість фітинга. Наслідки: падіння максимального робочого тиску, зниження механічної міцності, високий ризик руйнування під час монтажу або гідроудару.
• Порушення геометрії різьби: Недотримання стандартів BSPP для економії часу на виробництві. Наслідки: неможливість створення герметичного з'єднання, ризик зриву різьби, протікання.

Монтаж та експлуатація

• Очищення різьби: Перед складанням переконайтеся, що обидві внутрішні різьби чисті, без бруду, стружки та задирок.
• Ущільнення з'єднань: Обов'язково використовуйте якісний ущільнювальний матеріал (ФУМ-стрічка, анаеробний герметик, сантехнічна нитка), сумісний з робочим середовищем та температурою.
• Затягування: Затягуйте з'єднувальні елементи з помірним зусиллям, достатнім для герметизації, але уникаючи надмірного моменту затяжки, щоб не пошкодити фітинг.
• Відсутність напружень: Переконайтеся, що підключені труби не створюють згинальних або розтягувальних навантажень на муфту.

• Відповідність параметрів: Не перевищуйте максимальні значення тиску (Class 150) та температури (до +220°C), встановлені для даного виробу.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304 та ущільнювальним матеріалом.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібрацією або частими перепадами температур.

Можливі ризики та обмеження

1. "Заїдання" різьби: Нержавіюча сталь схильна до заїдання різьби ("холодного зварювання") при монтажі без ущільнювача або мастила. Це може зробити демонтаж неможливим.
2. Перевищення робочого тиску: Використання фітинга в системах з тиском вище 20 Бар може призвести до його руйнування.
3. Неправильний вибір ущільнювача: Несумісний або неякісний ущільнювач стане причиною протікань.
4. Гальванічна корозія: При прямому контакті з фітингами з вуглецевої сталі або міді у вологому середовищі може виникнути гальванічна корозія.
5. Хлоридна корозія: Сталь AISI 304 вразлива до корозії в середовищах з високим вмістом хлоридів.
