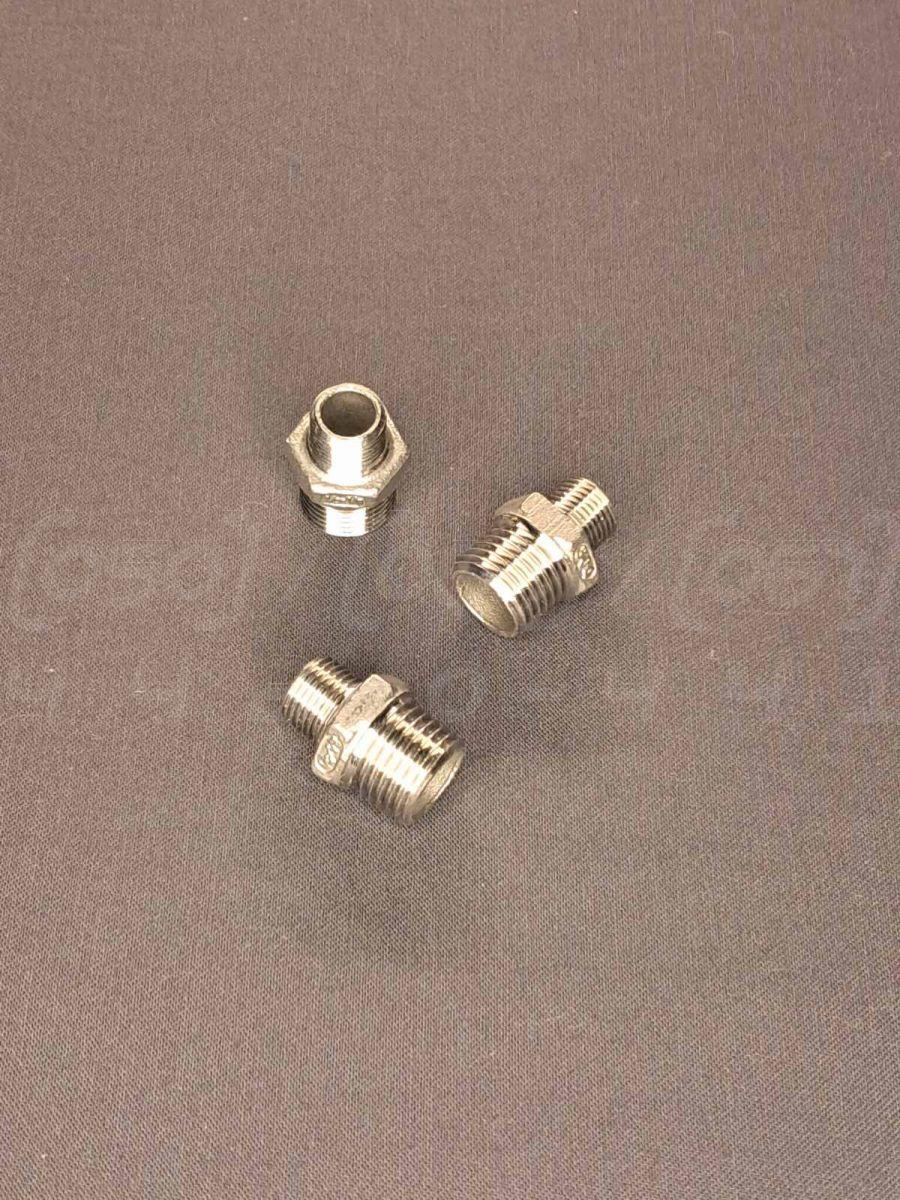

Ніпель перехідний різьбовий нержавіючий DN8x6 (1/4"x1/8"), н/ж сталь AISI 304, з шестигранником, Class 150

Ніпель перехідний різьбовий нержавіючий DN8x6 (1/4"x1/8") – це литий різьбовий фітинг, призначений для створення роз'ємного з'єднання ділянок трубопроводу різного діаметра. Виготовляється з харчової нержавіючої сталі марки AISI 304 (CF8).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN8x6 (перехід з 1/4" на 1/8").
2. Номінальний тиск (PN): PN20 (20 бар або Class 150), робоча температура від -20°C до +220°C.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8) / 1.4301.
4. Тип приєднання: Різьбове (зовнішня/зовнішня різьба), стандарт BSPP (G) / ISO 7-1.
5. Конструктивна особливість: Шестигранник під ключ для зручності монтажу та демонтажу.
6. Стандарти виготовлення: ISO 4144, EN 10241, DIN 2987.
7. Робоче середовище: Вода, пара, повітря, газ, нафтопродукти, харчові продукти, слабоагресивні рідини.

Синоніми та альтернативні назви

• Ніпель редукційний: Технічний термін, що точно описує функцію деталі – редукцію (зменшення) діаметра потоку.
• Перехідник різьбовий: Загальна технічна назва для фітингів, що з'єднують труби з різною різьбою або діаметром.
• Бочонок-перехідник: Професійний сленг, де "бочонок" означає короткий ніпель із зовнішньою різьбою, а "перехідник" вказує на різні діаметри.
• Згін-перехідник: Сленгова назва, аналогічна бочонку, часто використовується для позначення коротких різьбових з'єднувачів.
• Ніпель з шестигранником: Описує конструктивну особливість, що полегшує монтаж за допомогою стандартного інструменту.

Переваги ніпеля перехідного

1. Компактність: Дозволяє з'єднувати труби різного діаметра на мінімальному відрізку трубопроводу.
2. Надійність з'єднання: Якісна трубна різьба при правильному монтажі забезпечує високу герметичність системи.
3. Простота монтажу та демонтажу: Шестигранник під ключ робить установку швидкою та зручною, а роз'ємне з'єднання дозволяє легко обслуговувати або модифікувати систему.
4. Універсальність: Може використовуватися для з'єднання труб з різних матеріалів (сталь, латунь, пластик) за умови сумісності різьби.
5. Висока міцність: Лита конструкція фітинга забезпечує стійкість до механічних навантажень та високого тиску.

Області застосування

• Харчова промисловість: Системи подачі води, напоїв, молока, миючих розчинів завдяки гігієнічності сталі AISI 304.
• Промислове обладнання та технологічні лінії: З'єднання різних вузлів, датчиків та виконавчих механізмів.
• Системи водопостачання та опалення: Монтаж побутових та промислових трубопроводів.
• Пневматичні та гідравлічні системи: Підключення шлангів, клапанів та розподільників.
• Хімічна промисловість: Транспортування слабоагресивних середовищ, для яких достатньо стійкості сталі 304.
• Нафтогазова галузь: Обв'язка обладнання, КВПіА в неагресивних середовищах.
• Машинобудування: Інтеграція в гідравлічні та мастильні системи верстатів та агрегатів.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 є "харчовою" нержавіючою сталлю і відмінно протистоїть корозії в прісній воді, харчових продуктах і більшості органічних та неорганічних хімікатів.
2. Гігієнічність та екологічна безпека: Нержавіюча сталь не вступає в реакцію з середовищами, що транспортуються, має гладку поверхню, на якій не розмножуються бактерії.
3. Довговічність та надійність: Матеріал не схильний до руйнування з часом, що гарантує тривалий термін служби фітинга.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур.
5. Міцність при високому тиску: Здатна витримувати значні навантаження без деформації.
6. Естетичний зовнішній вигляд: Фітинги мають гладку, блискучу поверхню і не вимагають додаткового покриття.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається механічній обробці.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201 замість AISI 304: Сталь AISI 201 значно дешевша за рахунок заміни частини дорогого нікелю на марганець. Наслідки – різке зниження корозійної стійкості, сталь може іржавіти навіть в умовах звичайної вологості, непридатна для використання на вулиці або в харчовій промисловості.
• Використання фітингів з вуглецевої сталі: Оцинковані або чорні сталеві фітинги дешевші, але схильні до корозії, особливо після пошкодження захисного шару. Наслідки – малий термін служби, забруднення робочого середовища іржею.
• Порушення геометрії різьби: Економія на точності обладнання призводить до неякісної різьби. Наслідки – неможливість досягти герметичного з'єднання, ризик зриву різьби при затягуванні.
• Зменшення товщини стінок: Зниження металоємності для економії. Наслідки – падіння максимального робочого тиску, зниження механічної міцності, ризик руйнування фітинга.

Монтаж та експлуатація

1. Очищення різьби: Перед монтажем переконайтеся, що зовнішня та внутрішня різьби чисті від бруду, стружки та старого ущільнювача.
2. Ущільнення з'єднань: Використовуйте якісний ущільнювальний матеріал (наприклад, ФУМ-стрічку, анаеробний герметик або сантехнічну нитку), сумісний з робочим середовищем та температурою.
3. Правильне затягування: Затягуйте з'єднання за допомогою гайкового ключа за шестигранник, прикладаючи помірне зусилля. Надмірне затягування може пошкодити різьбу.
4. Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні і фітинг не зазнає згинальних навантажень.
5. Пробний запуск: Після монтажу проведіть випробування системи під тиском для перевірки герметичності з'єднань.

• Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску (PN20) та температури (до 220°C).
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304. Уникайте середовищ з високим вмістом хлоридів.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Задирання різьби (холодне зварювання): Нержавіюча сталь схильна до задирання при затягуванні без змащувальних матеріалів. Це може унеможливити демонтаж.
2. Пітінгова корозія: Сталь AISI 304 вразлива до точкової корозії в середовищах, багатих на хлориди (наприклад, морська вода, деякі промислові розчини).
3. Гальванічна корозія: При з'єднанні з фітингами з вуглецевої сталі у вологому середовищі може виникнути гальванічна пара, що прискорює корозію менш стійкого металу.
4. Неправильний вибір ущільнювача: Використання невідповідного ущільнювача може призвести до його руйнування та втрати герметичності.
5. Перевищення робочого тиску: Експлуатація вище PN20 може призвести до руйнування фітинга та аварії.
