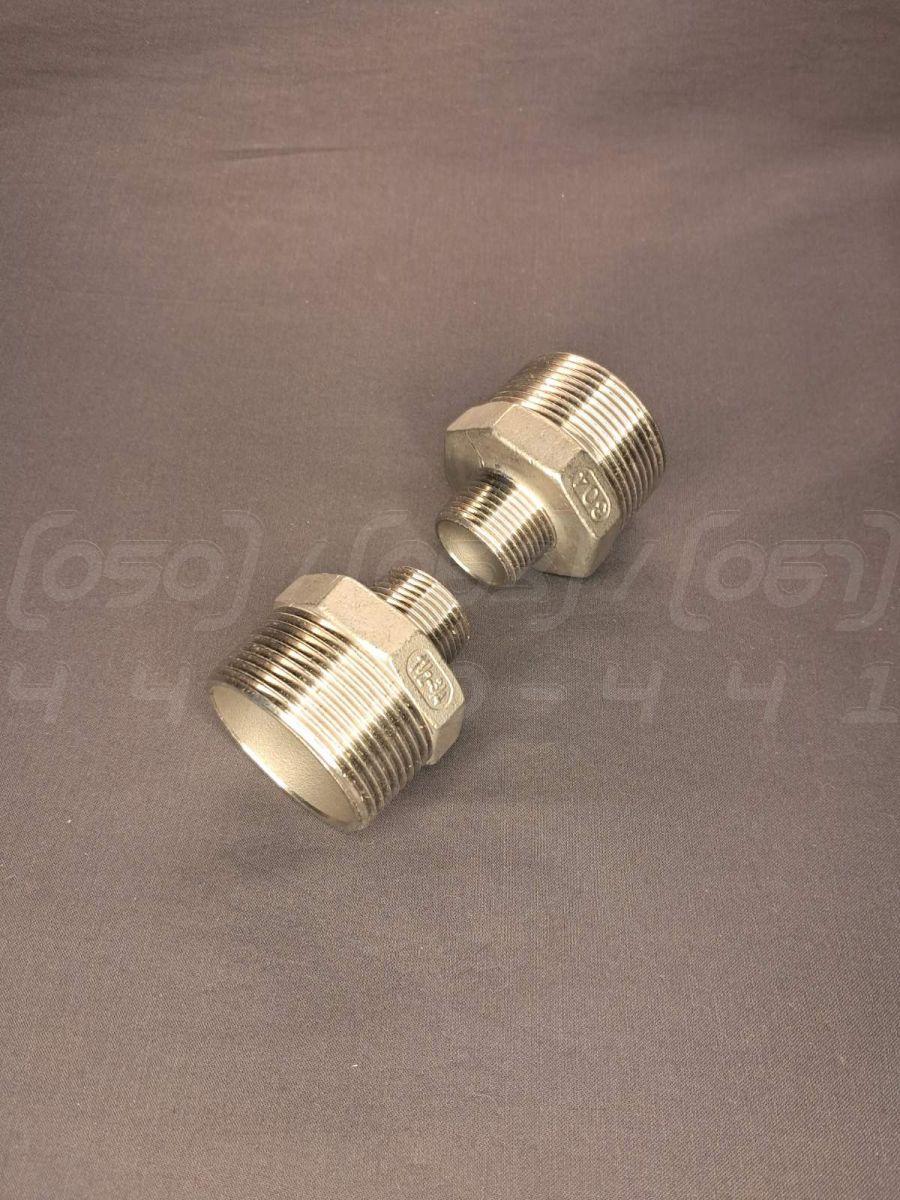

Ніпель перехідний різьбовий нержавіючий DN40x20 (1"1/2x3/4"), н/ж сталь AISI 304, Class 150, з шестигранником

Ніпель перехідний різьбовий нержавіючий DN40x20 (1"1/2x3/4"), н/ж сталь AISI 304, з шестигранником, Class 150, ISO 4144, EN 10241, DIN 2987, BSPP - це різьбовий з'єднувальний фітинг, призначений для герметичного з'єднання елементів трубопроводу з різними діаметрами внутрішньої різьби. Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN): Перехід з DN40 на DN20, що відповідає дюймовим розмірам 1 1/2" на 3/4".
2. Номінальний тиск (Class): Class 150, що відповідає тиску до 20 бар (PN20) для низькотемпературних застосувань.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог 08Х18Н10), що забезпечує високу корозійну стійкість та гігієнічність.
4. Тип з'єднання: Різьбове, зовнішня/зовнішня (ЗЗ) трубна циліндрична різьба BSPP (G).
5. Робоча температура: Діапазон від -40°C до +220°C, залежно від використовуваного ущільнювального матеріалу.
6. Керуючий елемент: Шестигранник між різьбами для зручного та надійного монтажу за допомогою стандартного гайкового ключа.
7. Стандарти: Конструкція відповідає вимогам стандартів ISO 4144, EN 10241 та DIN 2987.

Синоніми та альтернативні назви

• Ніпель перехідний: Класична технічна назва, що вказує на функцію з'єднання труб різного діаметра.
• Перехідник різьбовий: Загальна технічна назва для фітингів, які адаптують один розмір різьби до іншого.
• Редукційний ніпель: Технічний термін, який точно описує функцію зменшення (редукції) діаметра трубопроводу.
• Згін перехідний: Технічний термін, що часто використовується як синонім ніпеля.
• Бочонок перехідний: Професійний сленг, що описує короткий фітинг із зовнішньою різьбою з двох сторін, за аналогією з формою бочонка.
• Фітинг різьбовий ЗЗ: Загальний технічний опис, де ЗЗ означає "зовнішня різьба / зовнішня різьба".

Переваги ніпеля перехідного

1. Універсальність з'єднання: Дозволяє легко та надійно з'єднувати труби, шланги або компоненти арматури з різними діаметрами різьби.
2. Компактність та міцність: Лита конструкція забезпечує високу механічну міцність при мінімальних габаритах.
3. Простота монтажу та демонтажу: Наявність шестигранника під ключ значно спрощує процес встановлення та зняття фітинга, не вимагаючи спеціального обладнання.
4. Герметичність: При правильному монтажі з використанням ущільнювальних матеріалів (наприклад, ФУМ-стрічки або анаеробного герметика) забезпечує довговічне та герметичне з'єднання.
5. Економічність: Є одним із найдоступніших та найефективніших способів для переходу між різними діаметрами в різьбових системах.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Хімічна промисловість
• Харчова промисловість (молокозаводи, пивоварні)
• Нафтогазова промисловість
• Енергетика
• Лабораторне обладнання
• Машинобудування

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, харчових кислот та багатьох хімічних реагентів.
2. Довговічність та надійність: Матеріал не піддається іржі та зберігає свої властивості протягом десятиліть.
3. Гігієнічність та екологічна безпека: Гладка непориста поверхня запобігає скупченню бактерій та легко очищується, що є критичним для харчової та фармацевтичної галузей.
4. Стійкість до температур: Зберігає міцність як за низьких, так і за високих температур.
5. Міцність при високому тиску: Забезпечує надійну роботу в системах з високим тиском.
6. Естетичний зовнішній вигляд: Має привабливий вигляд і не потребує додаткового покриття.
7. Добра зварюваність та оброблюваність: Матеріал AISI 304 легко піддається механічній обробці та відмінно зварюється, на відміну від чавуну, що свідчить про його високу якість.

Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI 201: Ця сталь значно дешевша, але містить менше нікелю та хрому. Наслідки: Знижена корозійна стійкість, поява іржі у вологому середовищі, скорочення терміну служби.
• Зменшення товщини стінок: Виробництво фітинга з тоншими стінками заощаджує матеріал. Наслідки: Зниження механічної міцності, зменшення максимального робочого тиску, ризик деформації або руйнування при затягуванні.
• Неякісна обробка різьби: Порушення геометрії та чистоти поверхні різьби. Наслідки: Ризик "закушування" різьби під час монтажу, неможливість досягти герметичності, необхідність докладання надмірних зусиль, що може пошкодити фітинг.
• Відхилення від стандартів (ISO, EN): Виробництво без дотримання точних розмірів, встановлених стандартами. Наслідки: Невідповідність різьби, неможливість з'єднання з іншими стандартними елементами, потенційні витоки.

Монтаж та експлуатація

1. Підготовка: Переконайтеся, що різьби на з'єднуваних елементах чисті, без задирок та пошкоджень.
2. Запобігання заїданню: Для запобігання "холодному зварюванню" (заїданню) різьби з нержавіючої сталі рекомендується використовувати спеціальне мастило або ФУМ-стрічку високої щільності.
3. Ущільнення: На зовнішню різьбу ніпеля намотайте ущільнювальний матеріал (ФУМ-стрічка, сантехнічна нитка, анаеробний герметик) за годинниковою стрілкою.
4. Затягування: Використовуйте гайковий ключ відповідного розміру, прикладаючи зусилля до шестигранника. Не використовуйте трубний (газовий) ключ за різьбову частину, щоб не пошкодити її.
5. Відсутність напружень: Труби, що з'єднуються, повинні бути співвісними, щоб уникнути механічних напружень на фітингу.

1. Відповідність параметрів: Не перевищуйте максимальні значення тиску та температури, встановлені для фітинга.
2. Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304.
3. Періодичний огляд: Регулярно оглядайте з'єднання на предмет витоків або корозії, особливо в агресивних середовищах.

Можливі ризики та обмеження

1. Різьбове заїдання (galling): При монтажі без мастила або при надмірному зусиллі можливе "холодне зварювання" різьб, що унеможливить демонтаж.
2. Корозія в агресивних середовищах: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів, сірчаної або соляної кислот.
3. Неправильний монтаж: Надмірне затягування може призвести до зриву різьби або появи тріщин у корпусі фітинга.
4. Вібраційні навантаження: У системах з високою вібрацією різьбові з'єднання можуть з часом ослабнути, що вимагатиме періодичної підтяжки.
